Артикул:
DSOX2022A
Цена по запросу
Варианты цен
Цена по запросу
Под заказ
В корзину
Купить в 1 клик
Основные возможности
- Полоса пропускания 200 МГц
- 2 аналоговых канала
- WVGA-дисплей с диагональю 8,5 дюймов (21,6 см)
- Объем памяти до 1 Мвыб.
- Скорость обновления сигналов на экране 50 000 осциллограмм/с
- Расширение измерительных возможностей: добавление цифровых каналов, генератора сигналов стандартной формы WaveGen с диапазоном частот 20 МГц, 3-разрядного вольтметра, запуска по сигналам и анализа сигналов последовательных шин, сегментированной памяти и тестирования по маске
- Бесплатный комплект учебных материалов
Комплектация
- Стандартный срок гарантии 5 лет (90 дней для несерийных принадлежностей)
- Функция безопасного удаления данных в стандартной комплектации
- Пассивный пробник N2863B, 300 МГц, 10:1 (по одному на каждый канал)
- Встроенная справочная система на русском языке
- Сертификат калибровки
- Компакт-диск с документацией
- Графический интерфейс пользователя на русском языке
- Кабель питания
Параметр | Значение | ||
Число каналов |
2 |
||
Осциллографические (аналоговые) каналы | |||
Полоса пропускания |
200 МГц |
||
Макс. частота дискретизации (все каналы/половина каналов) |
1 Гвыб/с/2 Гвыб/с |
||
Макс. входное напряжение | CAT I: 300 В (СКЗ), 400 В (пик.), перенапряжение 1,6 кВ (пик); CAT II: 300 В (СКЗ), 400 В (пик.); c пробниками N2862A, N2863A: N2890A: 300 В (СКЗ) | ||
Разрешение |
8 бит |
||
Режим высокого разрешения | 2000Х: 12 бит, когда ? 20 мкс/дел | ||
Коэффициенты отклонения |
от 2 мВ/дел до 5 В/дел |
||
Макс. глубина памяти | 2000Х: 100 Квыб | ||
Коэффициенты развёртки |
от 2 нс/дел до 50 с/дел |
||
Обнаружение пиков |
500 пс |
||
Цифровые каналы (анализ временных диаграмм) (опция DSOX2MSO или DSOX3MSO) | |||
Макс. частота дискретизации |
1 Гвыб/с |
||
Макс. глубина памяти | 1 Мвыб (станд.), 2 Мвыб с опцией DSOX3MEMUP (только цифровые каналы); 500 Квыб (аналоговые и цифровые каналы) | ||
Пороговые уровни | устанавливаются на группу из 8 каналов: ТТЛ (+1,4 В), 5 В КМОП (+2,5 В), ЭСЛ (–1,3 В), определяемые пользователем | ||
Мин. обнаруживаемый глитч |
5 нс |
||
Система запуска | |||
Источники | каждый аналоговый канал, каждый цифровой канал, сеть, внешний, генератор WaveGen | ||
Виды запуска | 2000Х: принудительный, по перепаду, длительности импульса, кодовому слову, видеосигналу | ||
Связь по входу сигнала запуска | AC (связь по переменному току (~ 10 Гц), DC (связь по постоянному току), Noise Rej (подавление шумов), HF Reject (подавление ВЧ помех) (~ 50 кГц), LF Reject (подавление НЧ помех) (~ 50 кГц) | ||
Измерения |
|||
Автоматические | параметры напряжения: размах, мин. значение, макс. значение, амплитуда, уровень основания, уровень вершины, выброс до фронта, выброс за фронтом, среднее значение за N циклов, среднее значение по всем отображаемым точкам, СКЗ за N циклов, СКЗ по всем отображаемым точкам, истинное СКЗ за N циклов, истинное СКЗ по всем отображаемым точкам, коэффициент RMS1/RMS2; временные параметры: частота повторения, период повторения, длительность положительного импульса, длительность отрицательного импульса, длительность пакета, коэффициент заполнения, длительность фронта, длительность среза, задержка, фаза, значение времени, соответствующее максимуму, значение времени, соответствующее минимуму подсчёт: число положительных/отрицательных импульсов, число положительных/отрицательных перепадов, | ||
Курсоры | Автоматический или ручной отсчёт значений: T, 1/T, V/X, 1/X, Y) | ||
Математические функции | |||
Источники | 2000Х: аналоговые каналы 1 и 2, 3 и 4 | ||
Операторы | Сложение, вычитание, умножение, БПФ | ||
БПФ | Виды весовых функций: прямоугольная, плоской вершины, Хэннинга, Блэкмана-Харриса | ||
Встроенный генератор функций/сигналов произвольной формы (опция DSOX2WAVEGEN или DSOX3WAVEGEN) | |||
Формы сигналов | Встроенный генератор функций обеспечивает генерацию следующих сигналов: синусоидальный, прямоугольный, пилообразный, импульсный, напряжение постоянного тока, sin(x)/x, с экспоненциальным фронтом/срезом, кардиосигнал, колоколообразный импульс и шум. | ||
Диапазон частот | от 0,1 Гц до 20 МГц (синусоидальный, шум), от 0,1 Гц до 10 МГц (прямоугольный, импульсный), от 0,1 Гц до 5 МГц (с экспоненциальным фронтом/срезом, колоколообразный импульс), от 0,1 Гц до 200 кГц (пилообразный, треугольный, кардиосигнал) | ||
Сигналы произвольной формы | глубина памяти сигнала: от 1 до 8К точек; разрешение по амплитуде 10 бит; частота повторения: от 0,1 Гц до 12 МГц; частота дискретизации: 100 Мвыб/c; полоса фильтра: 20 МГц; амплитуда: от 10 мВ до 2,5 В (размах) на нагрузке 50 Ом | ||
Интегрированный цифровой вольтметр (опция DSOXDVM) | |||
Функции | СКЗ напряжения постоянного/переменного тока (от 20 Гц до 100 кГц), напряжение постоянного тока, частота (от 1 Гц до полосы пропускания осциллографа) | ||
Разрешение | напряжение постоянного/переменного тока: 3 разряда; частота: 5 разрядов | ||
Скорость измерений | 100 измерений/c | ||
Дисплей | 8,5-дюймовый цветной ЖК дисплей WVGA | ||
Тип | 480 точек по вертикали, 800 точки по горизонтали, 64 уровня яркости | ||
Скорость обновления | DSO/MSOX2000A: 50000 осцилограмм/с | ||
Внутренняя память | запоминание 2 сигналов или до 10 установок | ||
Внешний USB накопитель | поддерживаются стандартные USB флэш-накопители | ||
Локализация | интерфейс пользователя, встроенная справочная система, накладки на переднюю панель, руководство по эксплуатации доступны на 11 языках, в том числе на русском | ||

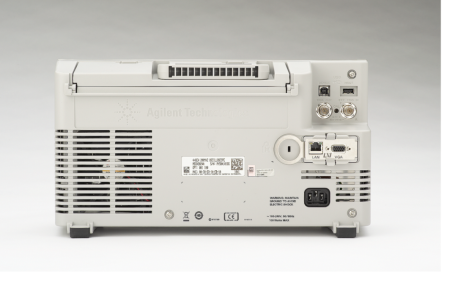

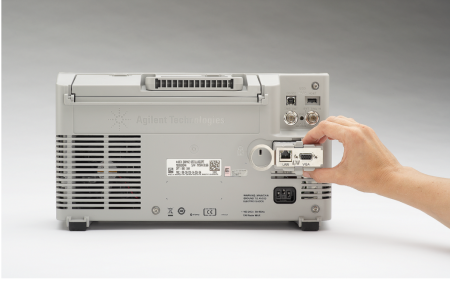

Порты ввода-вывода | один порт устройства USB 2.0 High-Speed на задней панели, два хост-порта USB 2.0 High-Speed на передней и задней панели дополнительные порты LAN и VGA (опция DSOXLAN), GPIB (опция DSOXGPIB) | ||
Габаритные размеры | 380,6 мм (ширина) х 204,4 мм(высота) х 141,5 мм (глубина) | ||
Масса (без упаковки) | 4,08 кг |
