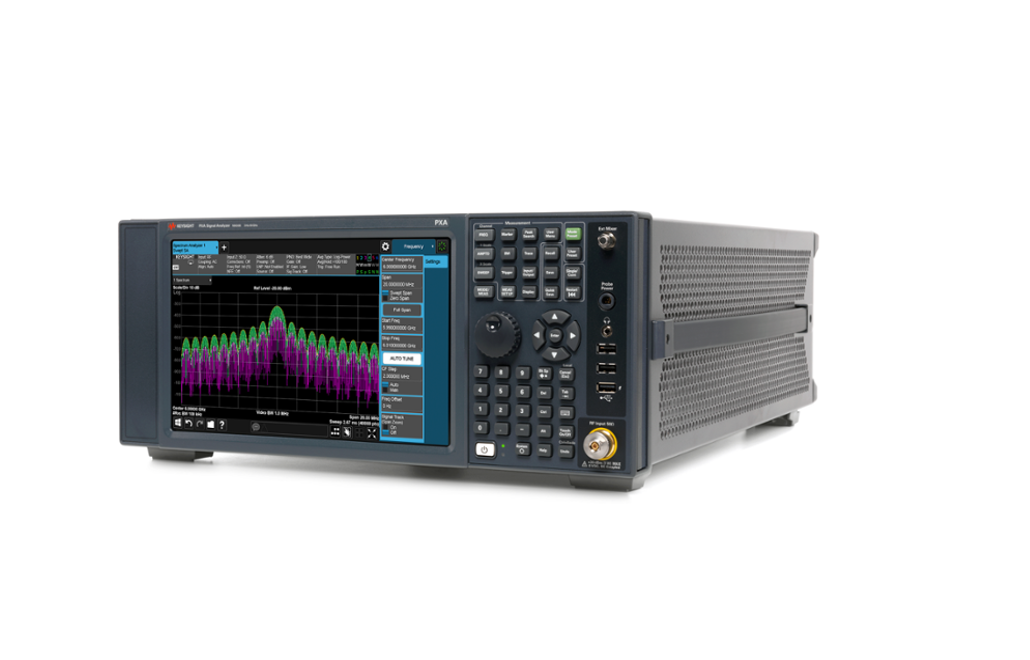

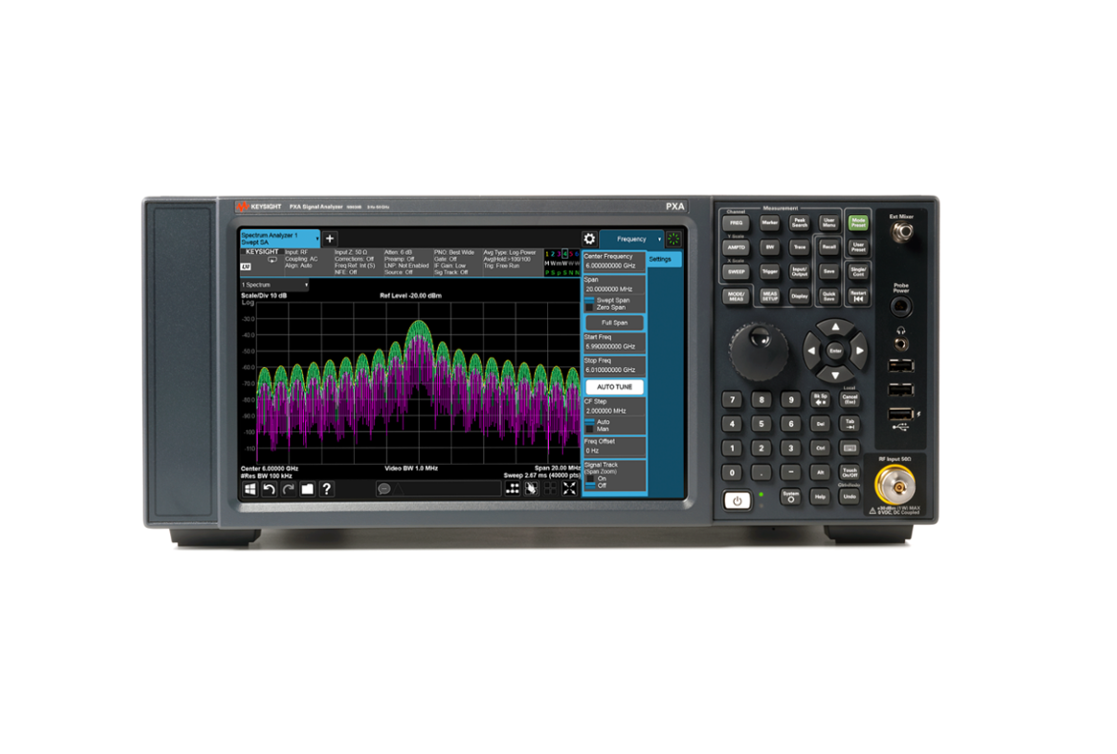

Анализатор сигналов Keysight N9030B (PXA)
N9030B PXA — анализатор сигналов и спектра высшего класса из линейки Keysight X-Series, ориентированный на самые требовательные задачи в аэрокосмической, оборонной отрасли и разработке телекоммуникационного оборудования. Прибор охватывает диапазон частот от 2 Гц до 50 ГГц с полосой анализа до 510 МГц, а с помощью интеллектуальных смесителей Keysight диапазон можно расширить до 110 ГГц.
Анализатор востребован там, где важно не просто увидеть спектр, а разглядеть слабый сигнал на фоне сильных помех и захватить кратковременные или нестационарные события, которые обычная развёртка легко пропускает.
Ключевые особенности
- Расширенный частотный диапазон — доступны конфигурации от 2 Гц до 3,6/8,4/13,6/26,5/44/50 ГГц, с возможностью расширения до 110 ГГц внешними смесителями Keysight и до терагерцового диапазона — смесителями сторонних производителей.
- Высокий динамический диапазон — до 75 дБ свободного от паразитных составляющих динамического диапазона (SFDR), что позволяет видеть слабые сигналы рядом с мощными.
- Функция понижения собственных шумов (NFE) — снижает уровень шума прибора, повышая точность измерения слабых сигналов без замены оборудования.
- Анализ спектра в реальном времени (опция) — захват сигналов с минимальной длительностью от 17,3 мкс при полосе анализа 85 МГц позволяет ловить импульсные помехи и нестационарные события, недоступные для обычной развёртки.
- Потоковая передача данных без разрывов — запись, анализ и симуляция реальных сценариев с потоковой передачей данных без разрывов на скорости до 255 МГц.
- Гибкость и модернизация — широкий набор измерительных приложений и демодуляционных возможностей, съёмный SSD-накопитель для требований по защите данных, апгрейд аппаратной части без замены прибора целиком.
- Совместимость со старым парком оборудования — обратная совместимость по кодам с более ранними анализаторами Agilent/HP упрощает переход на новый прибор без переписывания тестовых программ.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип прибора | Анализатор сигналов/спектра высшего класса, серия X (PXA) |
| Частотный диапазон | от 2 Гц до 3,6 / 8,4 / 13,6 / 26,5 / 44 / 50 ГГц (в зависимости от опции); расширение до 110 ГГц смесителями Keysight |
| Полоса анализа | 25 МГц (стандарт); опционально 40 / 85 / 160 / 255 / 510 МГц |
| Полоса анализа в реальном времени | до 510 МГц (опция) |
| Динамический диапазон (SFDR) | до 75 дБ |
| Процессор / память | Четырёхъядерный процессор, 16 Гбайт ОЗУ, съёмный SSD |
| Дисплей | Сенсорный, мультитач |
| Операционная система | Windows Embedded Standard 7 |
| Интерфейс управления | Windows-приложения, измерительные приложения серии X |
| Гарантия | 3 года |
Основные опции расширения
| Опция | Описание |
|---|---|
| N9030B-503 / 508 / 513 / 526 / 544 / 550 | Расширение частотного диапазона до 3,6 / 8,4 / 13,6 / 26,5 / 44 / 50 ГГц |
| N9030B-P03…P50 | Встроенный предусилитель для соответствующего диапазона |
| N9030B-B40 / B85 / B1X / B2X / B5X | Расширение полосы анализа до 40 / 85 / 160 / 255 / 510 МГц |
| N9030B-EA3 | Электронный аттенюатор до 3,6 ГГц |
| N9030B-MPB | Обход микроволнового преселектора |
| N9030B-EP0 | Улучшенный фазовый шум (прецизионный DDS-генератор гетеродина) |
Анализатор сигналов Keysight N9030B в наличии, с доставкой по всей России, консультацией по подбору конфигурации (частотный диапазон, полоса анализа, опции реального времени) под конкретную задачу. Свяжитесь с нами, чтобы уточнить актуальную цену и сроки поставки.
| Параметр | Значение |
| Частота | 2 Hz до 50 GHz |
| Опции расширения диапазона частот | 3,6; 8,4; 13,6; 26,5; 43; 44, 50 ГГц, смесители до 1,1 ТГц |
| Максимальная полоса анализа / пропускания | 510 МГц |
| Опции расширения полосы анализа | 25 standard, 40, 85, 125, 160, 255, 510 MHz |
| Максимальная полоса пропускания реального времени | 510 МГц |
| Полоса анализа в режиме реального времени | 85, 160, 255, 510 МГц |
| Средний уровень собственных шумов (1 ГГц) | -174 дБм |
| Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц | -136 дБн/Гц |
| Фазовый шум на частоте 1 ГГц с отстройкой 30 кГц | -136 dBc/Hz |
| Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц | -146 дБн/Гц |
| Суммарная погрешность уровня сигнала / измерения | ±0,19 дБ |
| Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц | +22 дБм |
| Макс. динамич. диапазон по искаж. 3 порядка, 1 ГГц | 119 дБ |
| Приложения общего назначения |
|
| Приложения для сотовой связи |
|
| Приложения для систем беспроводной связи |
|
| Приложения для цифрового видео | - |
| Диапазон ослабления аттенюатора (стандарт. компл.) | 70 дБ |
| Шаг ослабления аттенюатора (стандарт. компл.) | 2 дБ |
| Мин. длительность для 100%-ой вероятности захвата | 3,57 мкс |
| Длительность обнаруж. сигнала (сигнал/маска >60дБ) | 3.33 ns |
| Динамич. диапазон, своб. от паразит. составляющих | 75 дБн |
| Полоса частот в частотной/временной области | 255 MHz |
| Режимы отображения |
|
| Запуск |
|
| Приложения с функцией запуска по частотной маске |
|
| Сред. уровень собств. шумов, 2 ГГц, предус. выкл. | -155 dBm/Hz |
| Сред. уровень собств. шумов, 10 ГГц, предус. выкл. | -157 dBm/Hz |
| Наличие измерительных приложений | Да |
| Настольные | Да |
| Real-Time Data Streaming |
Да |
