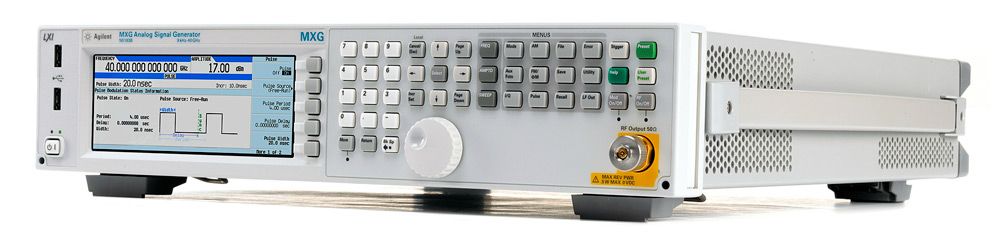

Генератор сигналов Keysight N5183B MXG X-Series

Генератор сигналов Keysight N5183B MXG серии X-Series — аналоговый генератор СВЧ-сигналов, охватывающий диапазон частот от 9 кГц до 40 ГГц. Прибор сравним с прецизионными генераторами серии PSG по уровню фазовых шумов, но при этом компактнее и обладает более высоким быстродействием. Это удачный выбор для тех, кто хочет купить генератор сигналов Keysight с высокой спектральной чистотой для лабораторных и производственных задач.

N5183B входит в семейство X-Series наряду с EXG и PSG и занимает промежуточную позицию: обеспечивает почти прецизионные характеристики фазовых шумов серии PSG, но в компактном корпусе высотой 2U и с более быстрой перестройкой частоты. Прибор востребован в задачах, где важна высокая спектральная чистота сигнала — тестировании радиолокационных модулей и систем, компонентов РЭБ, а также при разработке и производственном контроле СВЧ-устройств.

Основные возможности генератора сигналов N5183B

• Компактная (высота 2U) и быстродействующая альтернатива прецизионному генератору PSG
• Идеально подходит для тестирования РЛС благодаря высокой спектральной чистоте сигналов
• Выходная мощность +19 дБм, уровень гармоник –55 дБн, негармонические составляющие –68 дБн (на частоте 20 ГГц)
• Время переключения частоты менее 600 мкс
• Встроенный многофункциональный генератор, включающий до пяти генераторов сигналов, которые могут использоваться для одновременной амплитудной, частотной или импульсной модуляции сигналов
• Трёхконтурная схема ФАПЧ (PLL) обеспечивает существенное улучшение фазовых шумов вблизи несущей и на широких отстройках

Технические характеристики Keysight N5183B

• Диапазон частот: от 9 кГц до 40 ГГц
• Выходная мощность: +19 дБм (до +27 дБм тип.)
• Уровень гармоник: –55 дБн (на частоте 20 ГГц)
• Негармонические составляющие: –68 дБн (на частоте 20 ГГц)
• Фазовые шумы (SSB): типично –128 дБн/Гц (при 1 ГГц, отстройка 20 кГц)
• Время переключения частоты: менее 600 мкс
• Высота корпуса: 2U

Комплектация

• Стандартные характеристики по фазовым шумам
• Стандартный уровень выходной мощности +18 дБм
• Генератор НГ сигналов
• Кабель питания
• Комплект документации на компакт-диске

Где применяется генератор сигналов N5183B

Прибор используется для тестирования радиолокационных модулей и систем, разработки и производственного контроля СВЧ-компонентов, моделирования сложных сигнальных сред для радаров, антенных систем и средств РЭБ, а также в качестве компактной замены прецизионным генераторам PSG в лабораториях, депо и полевых условиях.
