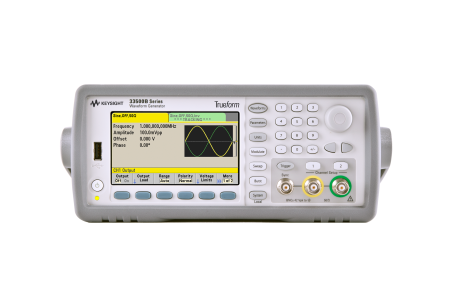

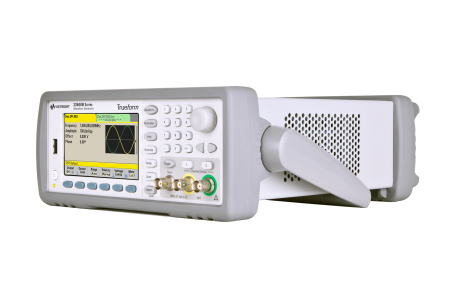

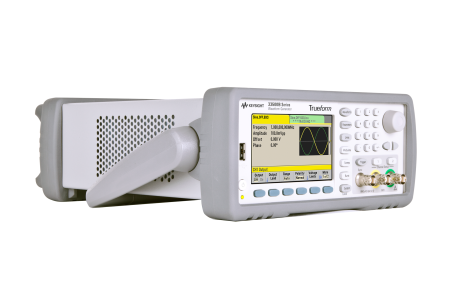

Генераторы сигналов серии 33500B с уникальной технологией Keysight Trueform обеспечивают высочайшее качество выходного сигнала, более широкие возможности и гибкость по сравнению с традиционными генераторами на основе технологии прямого цифрового синтеза. Приборы позволяют генерировать широкий спектр сигналов для использования в самых ответственных приложениях. Диапазон частот генератора сигналов 33512B может быть расширен до 30 МГц.
Уникальная технология Trueform
- Широкие возможности по генерации различных сигналов для самых ответственных измерений
- Исключительная чистота сигналов: уровень гармонических искажений синусоидальных сигналов в 5 раз ниже, чем у аналогичных приборов
- Более точная синхронизация: при генерации импульсных сигналов в частотном диапазоне до 20 МГц уровень джиттера в 10 раз ниже, чем у аналогичных приборов
- Дополнительная функция создания сигналов произвольной формы по точкам с возможностью многократного последовательного воспроизведения сегментов сигнала позволяет с более высокой точностью генерировать задаваемые пользователем сигналы
Основные возможности прибора
- Частота дискретизации 160 Мвыб./с обеспечивает более высокое разрешение по времени для сигналов произвольной формы
- Амплитуда выходного сигнала от 1 мВ до 10 В (размах) с разрешением 16 бит
- Объем памяти: 1 Мточек в стандартной комплектации с возможностью расширения до 16 Мточек

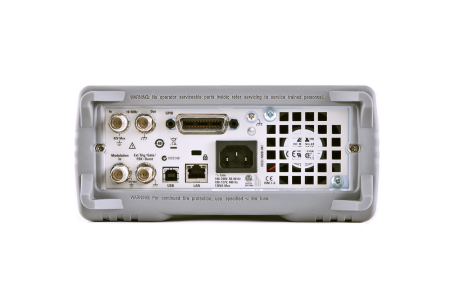

- Интерфейсы USB, LAN (LXI-C) и GPIB в стандартной комплектации для быстрого и удобного подключения к ПК или локальной сети
Создание и редактирование сигналов
- Расширенные возможности по созданию и редактированию сигналов с помощью программного обеспечения 33503A BenchLink Waveform Builder Pro и Basic
- Создание сигналов с передней панели с помощью встроенного редактора
- Возможность захвата сигналов с помощью осциллографа с последующей их загрузкой в генератор
| Параметр | Значение | |||
| Количество каналов |
2 |
|||
| Частотный диапазон |
20 МГц |
|||
|
Формы сигнала |
||||
| Для всех моделей | Синусоидальный, прямоугольный, импульсный, треугольный, пилообразный, шумовой, псевдослучайная двоичная последовательность | |||
| Дополнительно для моделей 33509B, 33510B, 33519B, 33520B | Кардиологический, с экспоненциальным фронтом и срезом, Гауссовый импульсный и другие | |||
|
Сигналы произвольной формы |
||||
| Для 33512B | 1 Мточек (до 16 Мточек опционально) | |||
| Режимы работы | Непрерывный, модуляция, частотное свипирование, всплески, строб-импульс | |||
| Виды модуляции | АМ, ЧМ, ФМ, Чмн, Фмн, ШИМ, суммирование (несущая+модулирующая) | |||
|
Синусоидальный сигнал |
||||
| Диапазон |
1 мкГц - 20 МГц |
|||
| Разрешение |
1 мкГц |
|||
|
Прямоугольный и импульсный сигналы |
||||
| Диапазон |
1 мкГц - 20 МГц |
|||
| Разрешение |
1 мкГц |
|||
| Минимальная длительность импульса |
16 нс |
|||
| Разрешение |
100 пс |
|||
|
Треугольный и пилообразный сигналы |
||||
| Диапазон | 1 мкГц - 200 кГц | |||
| Разрешение | 1 мкГц | |||
|
Шумовой сигнал |
||||
| Диапазон |
1 мГц – 20 МГц |
|||
|
Псевдослучайная двоичная последовательность |
||||
| Разрешение | 1 мБит/с – 50 Мбит/с | |||
| Длина последовательности | 2m-1, где m = 7, 9, 11, 15, 20, 23 | |||
|
Сигнал произвольной формы |
||||
| Длина записи сигнала | 8 точек - 1 Мточек (до 16 Мточек опционально) | |||
| Частота дискретизации | 1 мкВыб/с - 250 МВыб/с | |||
| Разрешение по амплитуде | 16 бит | |||
|
Последовательности сигналов произвольной формы |
||||
| Длина сегмента | 8 точек - 1 Мточек (до 16 Мточек опционально) | |||
| Длина последовательности | 1 - 512 сегментов | |||
| Количество повторений сегментов | 1- 1х106 или бесконечное | |||
| Выходной импеданс | 50 Ом | |||
|
Выходное напряжение |
||||
| На нагрузке 50 Ом | 1 мВ - 10 В | |||
| На разомкнутой цепи | 2 мВ - 20 В | |||
| Разрешение | 4 разряда | |||
| Единицы | Впп, Вскз, дБм | |||
| Погрешность | 1% ± 1 мВ | |||
|
Точность установки частоты |
||||
| Стандартно | ± 2 ppm ± 15 пГц | |||
| С опцией 010 | ± 0,1 ppm ± 15 пГц | |||
|
Свипирование |
||||
| Виды | Линейное, логарифмическое, по списку (до 128 частот, задаваемых пользователем) | |||
| Направление | Вверх и вниз | |||
| Режимы работы | Работа в 2-канальном режиме (для моделей 33519B/20B/21B/22B) Независимые каналы, комбинирование параметров каналов, сложение, вычитание или равенство каналов | |||
| Комбинирование каналов | Нет, частота, амплитуда, смещение по постоянному сигналу | |||
| Отношение фаз | 0o - 360o | |||
| Дисплей | 4,3-дюймовый цветной TFT WQVGA, светодиодная подсветка | |||
| Интерфейсы | USB2.0, LAN, cоответствие классу С стандарта LXI | |||
| Габаритные размеры | 261,1 мм x 103,8 мм x 303,2 мм | |||
| Вес | 3,3 кг | |||
