Артикул:
DSOX3022T
|
Госреестр:№ 61023-20 до: 23.12.2025 |
Цена по запросу
Варианты цен
Цена по запросу
Под заказ
В корзину
Купить в 1 клик

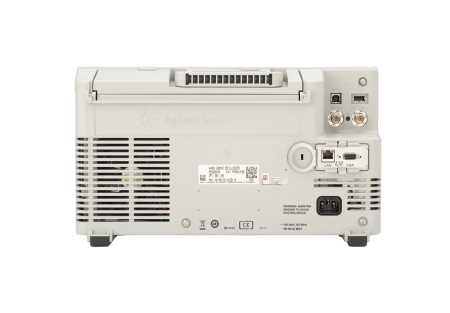

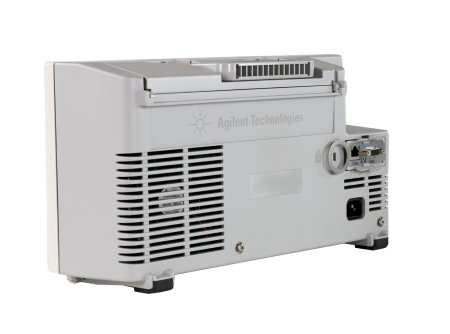

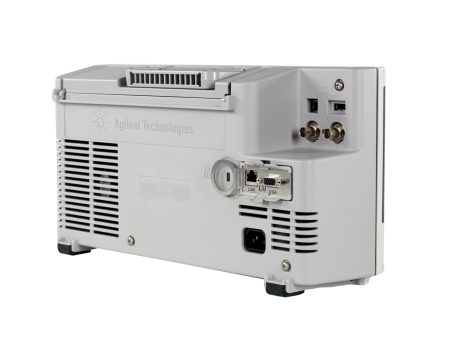

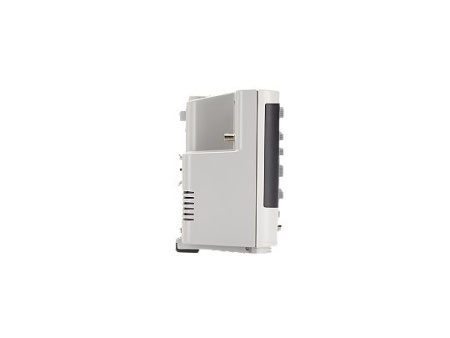

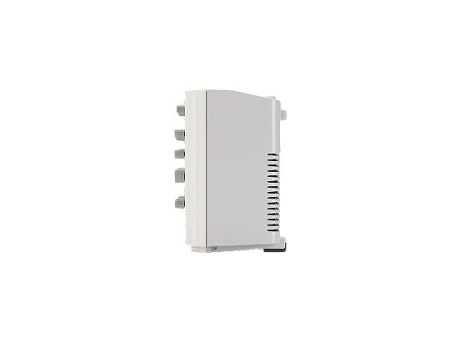

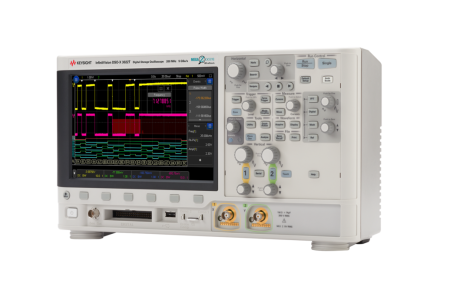

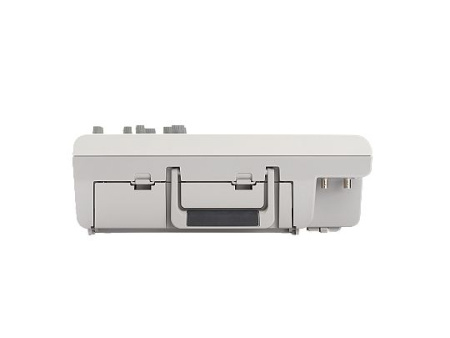

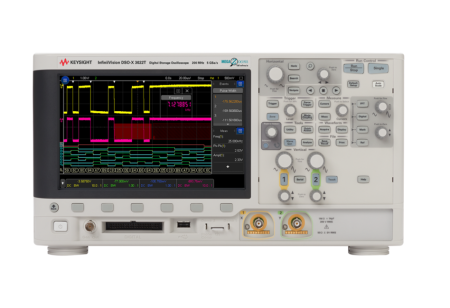

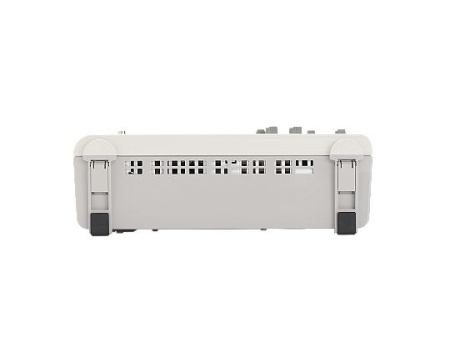

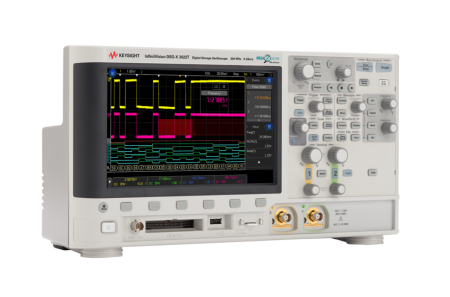

Осциллограф DSOX3022T, полоса пропускания 200 МГц, 2 аналоговых канала, глубина памяти 4 М выборок, скорость обновления сигналов на экране до 1 000 000 осциллограмм/с, функция запуска касанием по выделенной зоне, емкостной сенсорный дисплей 21,6 см.
Основные возможности и технические характеристики
Основные возможности и технические характеристики
- Полоса пропускания 200 МГц
- 2 аналоговых канала
- Емкостной сенсорный дисплей с диагональю 8,5 дюйма (21,6 см)
- Уникальная функция запуска касанием по выделенной зоне
- Скорость обновления сигналов на экране 1 000 000 осц./с
- Объем памяти до 4 Мвыб.
- Возможность полной модернизации: расширение полосы пропускания, добавление цифровых каналов, генератора сигналов WaveGen с диапазоном частот 20 МГц, цифрового вольтметра, функций запуска по сигналам последовательных шин и тестирования на соответствие маске
Комплектация
- Срок гарантии 3 года (90 дней для несерийных принадлежностей, в т.ч. пассивных пробников)
- Сертификат калибровки, межповерочный интервал 2 года
- Среднее время безотказной работы более 250 000 часов
- Функция безопасного удаления данных в стандартной комплектации
- Пассивный пробник N2843A, 500 МГц, 10:1 (по одному на каждый канал)
- Графический интерфейс пользователя и встроенная справочная система на русском языке
- Компакт-диск с документацией, включая руководство пользователя, руководство по обслуживанию и руководство по программированию
- Кабель питания и накладка на переднюю панель на русском языке
| Параметр | Значение |
| Полоса пропускания |
200 МГц |
| Частота дискретизации | 5 Гвыб/с на половине каналов, 2,5 Гвыб/с на всех каналах |
| Глубина памяти | Стандартно 4 Мвыб, сегментированная память в базовой комплектации |
| Число аналоговых каналов |
2 |
| Вертикальное разрешение | 8 бит (разрешение измерения 12 бит при усреднении) |
| Чувствительность по вертикали |
Модели 100 ~ 500 МГц: от 1 мВ/дел до 5 В/дел (1 МОм и 50 Ом) Модели 1 ГГц: от 1 мВ/дел до 5 В/дел (1 МОм), от 1 мВ/дел до 1 В/дел (50 Ом) |
| Погрешность коэффициента усиления на постоянном токе | ± 2% |
| Коэффициент горизонтальной развертки | от 2 нс/дел до 50 с/дел |
| Ограничение полосы пропускания | 20 МГц |
| Входной импеданс | 1 МОм/50 Ом, интерфейс AutoProbe |
| Погрешность временной базы | ± 1,6 ppm |
| Режимы сбора данных | |
| Нормальный | Отображение собранных данных на экране в реальном времени |
| С усреднением | Число усреднений 2, 4, 8, 16, 32, 64… до 65 536 |
| Сегментированный | Период захвата не менее 19 мкс |
| С обнаружением пиков | Захват глитчей длительностью от 250 пс |
| Режим высокого разрешения | Разрешение 12 бит при развертке ? 1 мкс/дел |
| Режимы запуска | |
| Принудительный | Немедленный запуск при нажатии клавиши на панели |
| По перепаду | Запуск по положительному или отрицательному перепаду сигнала в любом канале |
| По длительности импульса | Запуск по импульсу, длительность которого ? или < заданной (от 2 нс до 10 с) |
| По ранту | Запуск по ранту |
| По ТВ-сигналу | Запуск по стандартному сигналу NTSC, PAL или SECAM |
| По сигналам шин | Запуск по сигналам шин USB, I?C, SPI, RS-232, SENT, UART, CAN, CAN FD, LIN и I?S |
| По комбинации | Запуск по комбинации аналоговых или цифровых каналов |
| Прочие | Прочие режимы запуска (см. подробные технические характеристики) |
| Измерения | 34 автоматических измерения |
| Математические функции | Сложение, вычитание, умножение, дифференцирование, интегрирование, извлечение корня, БПФ |
| Логические каналы | |
| Количество каналов |
16 (для моделей MSOX или DSOX после апгрейда) |
| Частота дискретизации | 1 ГВыб/с |
| Динамический диапазон | ± 10 В |
| Генератор сигналов | |
| Частота | 0,1 Гц — 20 МГц |
| Формы сигнала | Синус, прямоугольный, импульсный, треугольный, пилообразный, шумовой, постоянное напряжение, произвольная форма |
| Дисплей | 8,5-дюймовый емкостный сенсорный |
| Скорость обновления дисплея | 1 000 000 осцилл./с |
|
Интерфейс |
|
| Стандартно | USB 2.0-порты на передней и задней панелях, совместимые со скоростными флеш-накопителями |
| USB-порт для удаленного управления с ПК | |
| Опционально | GPIB, LAN, VGA |
|
Габаритные размеры, (Ш ? В ? Г) |
38,1?20,4?14,1 см |
| Вес |
3,85 кг |
