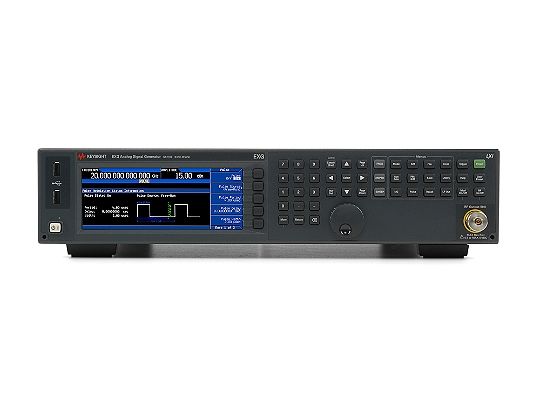

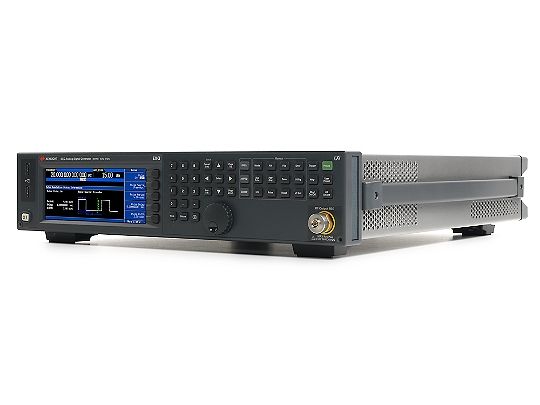

Генератор сигнала Keysight N5173B
Генератор сигналов Keysight N5173B EXG X-Series — аналоговый СВЧ генератор сигналов, перекрывающий диапазон частот от 9 кГц до 40 ГГц. Это оптимальный выбор для тех, кто хочет купить генератор сигналов Keysight с лучшим соотношением цены и производительности — как для лабораторных измерений, так и для серийного производственного тестирования.
N5173B входит в семейство X-Series наряду с MXG и PSG, но при этом остаётся наиболее доступным решением для параметрического тестирования СВЧ-компонентов, фильтров, усилителей и приёмных трактов. Прибор подходит инженерам-разработчикам, метрологическим лабораториям и производственным линиям, которым важны скорость измерений и стабильность результатов.
Основные возможности генератора сигналов N5173B
- Диапазон рабочих частот от 9 кГц до 13, 20, 31,8 или 40 ГГц — в зависимости от выбранной опции
- Оптимальное соотношение стоимости и производительности для параметрического тестирования СВЧ-компонентов и приёмников
- Преобразование с повышением частоты гетеродина для СВЧ-каналов обратной связи двухсторонней радиосвязи и блокировка НГ-сигналов при тестировании приёмников
- Высокая скорость переключения частоты — менее 600 мкс, что повышает производительность тестирования в серийном производстве
- Точное определение характеристик СВЧ-фильтров и усилителей за счёт высокой выходной мощности (до +20 дБм на 20 ГГц), низкого уровня гармоник (≤ –55 дБн) и широкодиапазонного ступенчатого аттенюатора
- Термостатированный кварцевый генератор (OCXO) со скоростью старения не более 5×10⁻¹⁰ в сутки для высокостабильной работы в качестве опорного источника
- Поддержка интерфейсов LAN (LXI class C), GPIB, USB для удалённого управления и интеграции в автоматизированные испытательные стенды
Технические характеристики Keysight N5173B
Диапазон частот: от 9 кГц до 40 ГГц (опции 513 / 520 / 532 / 540)
Максимальная выходная мощность: до +20 дБм (на частоте 20 ГГц)
Уровень гармоник: ≤ –55 дБн
Скорость переключения частоты: менее 600 мкс
Стабильность опорного генератора (OCXO): менее 5×10⁻¹⁰ в сутки
Интерфейсы: LAN, GPIB, USB 2.0
Комплектация
- Стандартный уровень выходной мощности +18 дБм
- Генератор НГ-сигналов
- Кабель питания
- Комплект документации на компакт-диске
Области применения
- Научно-исследовательские лаборатории
- Производственный контроль и испытания
- Метрологические службы
- Разработка и отладка электронных устройств
| Параметр | Значение |
| Выходная мощность на частоте 1 ГГц | +23 |
| Фазовый шум на частоте 1 ГГц с отстройкой 20 кГц | -122 дБн/Гц |
| Переключение частоты | ≤ 600 мкс |
| Уровень гармоник на частоте 1 ГГц | < -40 дБн |
| Полоса IQ модуляции, внутренняя/внешняя | - |
| Негармонические составляющие на частоте 1 ГГц | -72 дБн |
| Режим свипирования |
|
| Режим генератора модулирующих сигналов | - |
| Программное обеспечение: задачи общего назначения |
|
| ПО: сотовая/беспроводная связь | - |
| Программное обеспечение: аудио и видео вещание | - |
| ПО:обнаружение/позиционирование/слежение/навигация | - |
| Частотная модуляция: макс.девиация (несущая 1 ГГц) | 10 МГц |
| Частот. модуляция: полоса частот (девиация 100кГц) | от 0 до 7 МГц |
| Фазовая модуляция: макс. девиация (норм. полоса) | от 1,25 рад до 160 рад |
| Фазовая модуляция: макс. девиация (широкая полоса) | от 0,125 рад до 16 рад |
| Амплитудная модуляция: максимальная глубина | 100% |
| Амплитудная модуляция: полоса частот | от 0 до 100 кГц |
| Наличие измерительных приложений | Да |
| Аналоговые |
Да |
