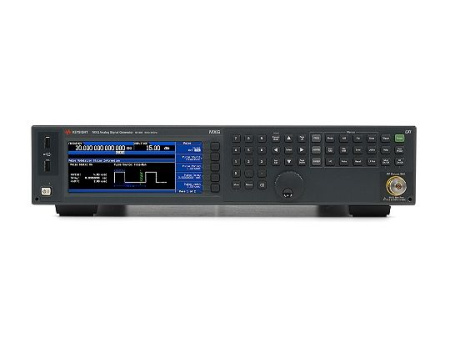

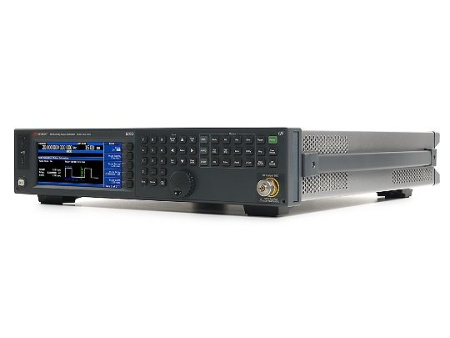

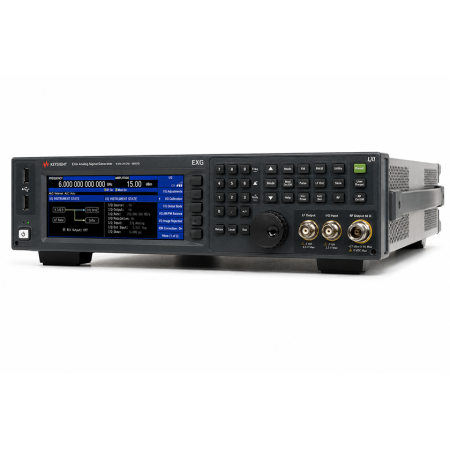

Генератор сигнала N5183B Keysight
Генератор сигналов Keysight N5183B MXG серии X-Series — аналоговый генератор СВЧ-сигналов, охватывающий диапазон частот от 9 кГц до 40 ГГц. Прибор сравним с прецизионными генераторами серии PSG по уровню фазовых шумов, но при этом компактнее и обладает более высоким быстродействием. Это удачный выбор для тех, кто хочет купить генератор сигналов Keysight с высокой спектральной чистотой для лабораторных и производственных задач.
N5183B входит в семейство X-Series наряду с EXG и PSG и занимает промежуточную позицию: обеспечивает почти прецизионные характеристики фазовых шумов серии PSG, но в компактном корпусе высотой 2U и с более быстрой перестройкой частоты. Прибор востребован в задачах, где важна высокая спектральная чистота сигнала — тестировании радиолокационных модулей и систем, компонентов РЭБ, а также при разработке и производственном контроле СВЧ-устройств.
Основные возможности генератора сигналов N5183B
- Компактная (высота 2U) и быстродействующая альтернатива прецизионному генератору PSG
- Идеально подходит для тестирования РЛС благодаря высокой спектральной чистоте сигналов
- Выходная мощность +19 дБм, уровень гармоник –55 дБн, негармонические составляющие –68 дБн (на частоте 20 ГГц)
- Время переключения частоты менее 600 мкс
- Встроенный многофункциональный генератор, включающий до пяти генераторов сигналов, которые могут использоваться для одновременной амплитудной, частотной или импульсной модуляции сигналов
- Трёхконтурная схема ФАПЧ (PLL) обеспечивает существенное улучшение фазовых шумов вблизи несущей и на широких отстройках
Технические характеристики Keysight N5183B
Диапазон частот: от 9 кГц до 40 ГГц
Выходная мощность: +19 дБм (до +27 дБм тип.)
Уровень гармоник: –55 дБн (на частоте 20 ГГц)
Негармонические составляющие: –68 дБн (на частоте 20 ГГц)
Фазовые шумы (SSB): типично –128 дБн/Гц (при 1 ГГц, отстройка 20 кГц)
Время переключения частоты: менее 600 мкс
Высота корпуса: 2U
Комплектация
- Стандартные характеристики по фазовым шумам
- Стандартный уровень выходной мощности +18 дБм
- Генератор НГ сигналов
- Кабель питания
- Комплект документации на компакт-диске
Области применения
- Научно-исследовательские лаборатории
- Производственный контроль и испытания
- Метрологические службы
- Разработка и отладка электронных устройств
| Параметр | Значение |
| Выходная мощность на частоте 1 ГГц | -130 дБм до +23 дБм |
| Фазовый шум на частоте 1 ГГц с отстройкой 20 кГц | -146 дБн/Гц |
| Переключение частоты | ≤ 600 мкс |
| Уровень гармоник на частоте 1 ГГц | < -40 дБн |
| Полоса IQ модуляции, внутренняя/внешняя | - |
| Негармонические составляющие на частоте 1 ГГц | -100 дБн |
| Режим свипирования |
|
| Режим генератора модулирующих сигналов | - |
| Программное обеспечение: задачи общего назначения |
|
| ПО: сотовая/беспроводная связь | - |
| Программное обеспечение: аудио и видео вещание | - |
| ПО:обнаружение/позиционирование/слежение/навигация | - |
| Объем памяти для воспроизведения сигналов | - |
| Частотная модуляция: макс.девиация (несущая 1 ГГц) | 4 МГц |
| Частот. модуляция: полоса частот (девиация 100кГц) | от 0 до 7 МГц |
| Фазовая модуляция: макс. девиация (норм. полоса) | 0,5 рад до 64 рад |
| Фазовая модуляция: макс. девиация (широкая полоса) | 0,05 рад до 6,4 рад |
| Амплитудная модуляция: максимальная глубина | 100% |
| Амплитудная модуляция: полоса частот | от 0 до 100 кГц |
| Наличие измерительных приложений | Да |
| Аналоговые |
Да |
