Портативный СВЧ-Анализатор Keysight N9917A

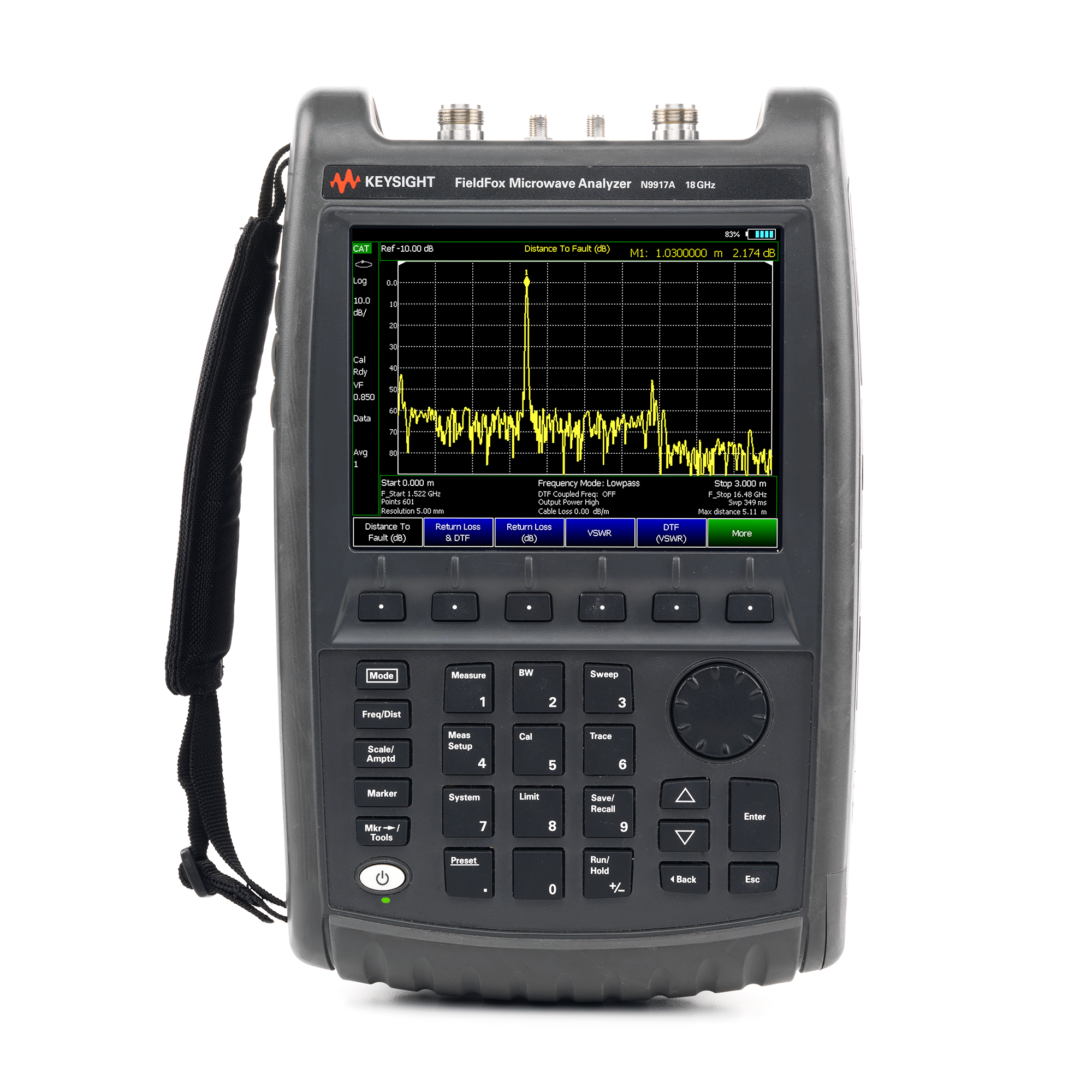

Портативный СВЧ-анализатор Keysight N9917A FieldFox — компактный и прочный прибор «всё в одном», объединяющий функции анализатора антенно-фидерных устройств, векторного анализатора цепей и анализатора спектра в диапазоне частот до 18 ГГц. Это удобное решение для тех, кто хочет купить портативный анализатор Keysight для полевых измерений, техобслуживания антенно-фидерных трактов и оперативной диагностики СВЧ-оборудования.
N9917A входит в линейку FieldFox — приборов, разработанных специально для жёстких условий эксплуатации: монтажных площадок, вышек сотовой связи, аэропортов, промышленных объектов. Малый вес и автономное питание от аккумулятора делают его незаменимым инструментом для инженеров, выполняющих измерения вне лаборатории.
Основные возможности анализатора Keysight N9917A
- Диапазон частот: до 18 ГГц
- Стандартная конфигурация включает анализатор антенно-фидерных устройств (Cable & Antenna Analyzer)
- Опции векторного анализатора цепей (VNA), анализатора спектра, измерителя мощности, векторного вольтметра (VVM) и других режимов
- Возможность одновременного измерения расстояния до неоднородности (DTF) и параметров отражения в одном свипе
- Одновременное измерение всех четырёх S-параметров
- Высокая точность измерений в режиме анализатора спектра (±0,5 дБ) без предварительного прогрева, в том числе в полевых условиях эксплуатации
- Функция QuickCal упрощает и ускоряет процесс калибровки без дополнительных калибровочных мер

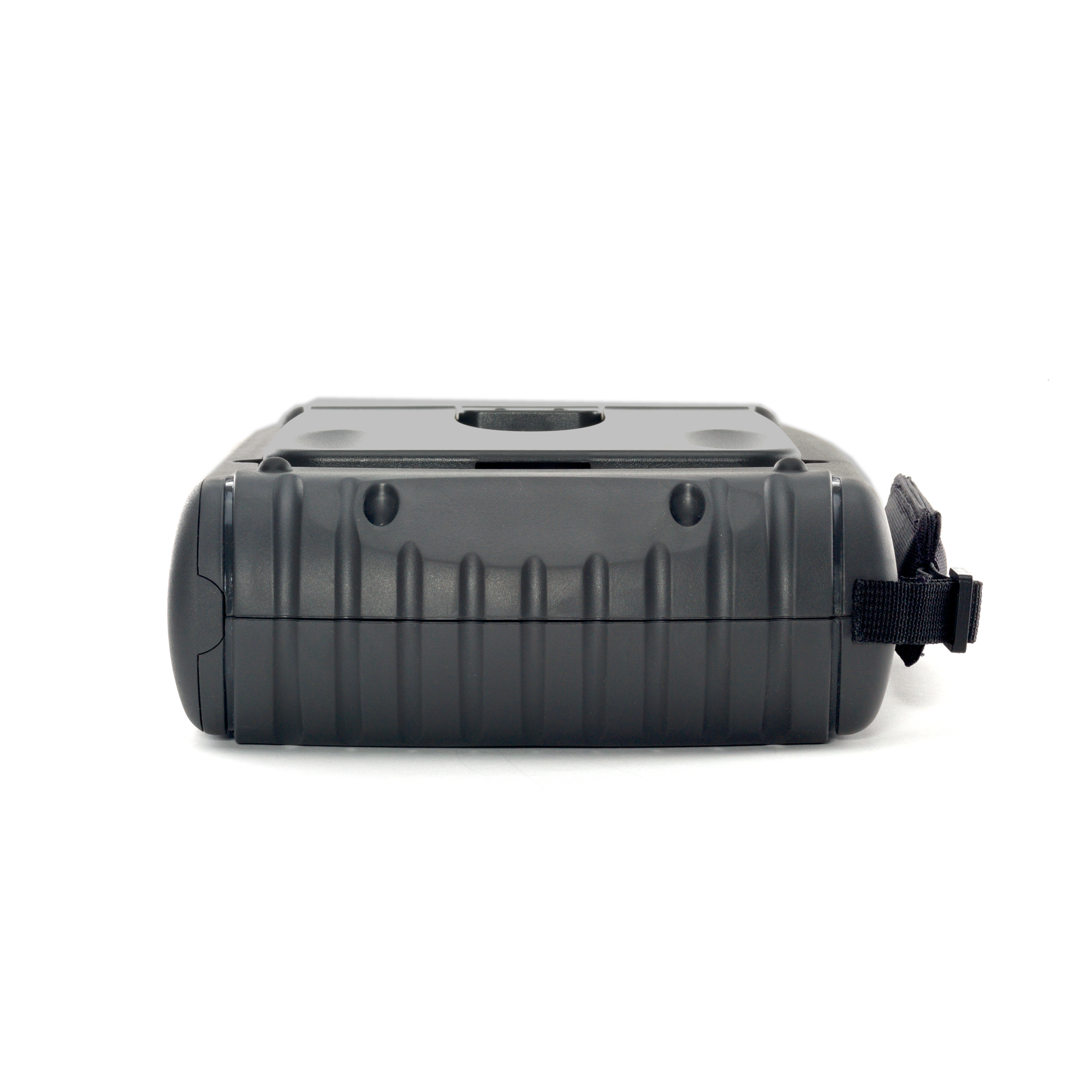

- Компактный корпус и небольшая масса — 3,0 кг, удобство переноски и работы одной рукой
Технические характеристики Keysight N9917A
Диапазон частот: 30 кГц (5 кГц в режиме анализатора спектра) — 18 ГГц
Количество портов: 2
Точность измерений (анализатор спектра): ±0,5 дБ
Масса: 3,0 кг
Питание: от сети переменного тока или от аккумуляторной батареи
Комплектация
- Адаптер для питания от сети переменного тока
- Кабель питания
- Аккумуляторная батарея
- Кабель для подключения к локальной сети LAN
- Сумка с ремнями для переноски прибора за спиной или на плече
- Краткое справочное руководство и руководство пользователя
Области применения N9917A
- Научно-исследовательские лаборатории
- Производственный контроль и испытания
- Метрологические службы
- Разработка и отладка электронных устройств
| Параметр | Значение |
| Опции расширения диапазона частот | - |
| Максимальная полоса анализа / пропускания | - |
| Опции расширения полосы анализа | 5 МГц |
| Средний уровень собственных шумов (1 ГГц) | -155 дБм |
| Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц | -111 дБн/Гц |
| Фазовый шум на частоте 1 ГГц с отстройкой 30 кГц | - |
| Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц | -113 дБн/Гц |
| Суммарная погрешность уровня сигнала / измерения | ±0,5 дБ |
| Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц | +15 дБм |
| Макс. динамич. диапазон по искаж. 3 порядка, 1 ГГц | - |
| Тип прибора | Комбинированный анализатор |
| Приложения общего назначения |
|
| Приложения для сотовой связи | - |
| Приложения для систем беспроводной связи | - |
| Приложения для цифрового видео | - |
| Диапазон ослабления аттенюатора (стандарт. компл.) | 30 дБ |
| Шаг ослабления аттенюатора (стандарт. компл.) | 5 дБ |
| Системные возможности |
|
| Выходная мощность | -4 дБм |
| Зашумленность графика | 0,004 дБ СКЗ |
| Количество встроенных портов | 2 порта |
| Начальная частота (анализатор АФУ / ВАЦ) | 30 кГц |
| Начальная частота анализатора спектра | 5 кГц |
| Дополнительные возможности, связанные с АФУ/ВАЦ |
|
| Дополнительные функции анализатора сигналов |
|
| Максимальная частота | 18 ГГц |
| Динамический диапазон | 91 дБ |
| Наличие измерительных приложений | Да |
| Приложения |
|
| Компоненты |
|
| Максимальная скорость (201 точка, 1 развертка) | 210 мс |
| Ручные |
Да |
