Артикул:

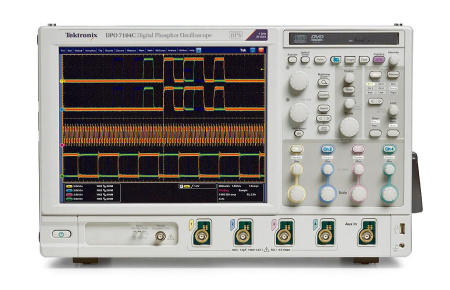

DPO7054C
|
Госреестр:№ 53104-13 до: 02.04.2018 |
|
Срок гарантии: 12 месяцев |
3 321 888 руб.
Варианты цен
3 321 888 руб.
Под заказ
В корзину
Купить в 1 клик
Основные технические характеристики
Программные решения для проверки на соответствие стандартам MIPI® D-PHY, Ethernet, MOST и USB 2.0, а также для анализа джиттера, временных соотношений, глазковых диаграмм, анализа источников питания, шин памяти DDR и широкополосных РЧ-сигналов.
Комплект поставки DPO7054C
- Модели с полосой пропускания 3,5 ГГц, 2,5 ГГц, 1 ГГц и 500 МГц
- Частота дискретизации в режиме реального времени до 40 Гвыб./с по одному каналу до 20 Гвыб./с по двум и до 10 Гвыб./с по трем и четырем каналам
- Длина записи осциллограмм с использованием функции MultiView Zoom™ — до 500 млн точек
- Максимальная скорость захвата входного сигнала с использованием функции FastAcq™ >250 000 осциллограмм в секунду
- Скорость захвата в режиме FastFrame™ с использованием сегментированной памяти FastFrame™ >310 000 осциллограмм в секунду
- Выбираемые пользователем фильтры ограничения полосы пропускания для повышения точности измерений низкочастотных сигналов
- Технология Pinpoint® обеспечивает максимальную гибкость и эффективность запуска, а выбор из более чем 1400 комбинаций позволяет выполнять запуск практически в любых условиях
- Функция визуального запуска позволяет с большой точностью управлять запуском и облегчает нахождение заданных фрагментов в сложных осциллограммах
- Функция Advanced Search and Mark (Расширенный поиск и маркировка) позволяет с легкостью находить определенные события на осциллограмме
- Настраиваемые окна с элементами управления MyScope® и контекстные меню обеспечивают максимальную эффективность работы
- 53 вида автоматических измерений, вспомогательные гистограммы и БПФ облегчают анализ осциллограмм
- Интерфейс пробников TekVPI® поддерживает автоматическую установку масштаба и единиц измерения для активных, дифференциальных и токовых пробников
- Яркий дисплей XGA с диагональю 12,1 дюйма (307 мм) и сенсорным экраном
- Хост-порты USB на передней и боковой панелях прибора позволяют быстро и легко подключать внешние накопители, принтеры и другие периферийные устройства
- Встроенный порт Ethernet 10/100/1000 Base-T для подключения к локальным сетям и видеовыход для вывода изображения с экрана осциллографа на монитор или проектор
- 64-разрядная ОС Microsoft® Windows 7 в качестве программной платформы для простоты подключений и интеграции в измерительную систему пользователя
- Соответствие стандарту LXI Class C
- Автоматический запуск, декодирование и поиск по сигналам последовательных шин I2C, SPI, CAN, LIN, FlexRay, RS-232/422/485/UART, MIL-STD-1553 и USB 2.0
- Автоматизированный анализ сигналов последовательных шин MIPI® D-PHY DSI-1 и CSI-2, 8b/10b, а также PCI Express
- Восстановление сигнала тактовой частоты из последовательных потоков
- Запуск по 64-битного последовательного синхронизатора NRZ для локализации эффектов, зависящих от шаблона данных, на скоростях до 1,25 Гбит/с
Программные решения для проверки на соответствие стандартам MIPI® D-PHY, Ethernet, MOST и USB 2.0, а также для анализа джиттера, временных соотношений, глазковых диаграмм, анализа источников питания, шин памяти DDR и широкополосных РЧ-сигналов.
Комплект поставки DPO7054C
| № | Наименование | Количество |
| 1. | Цифровой осциллограф DPO7054C | 1 |
| 2. | Диск для восстановления операционной системы приборов серии DPO7000 | 1 |
| 3. | Диск с дополнительным программными обеспечением | 1 |
| 4. | Диск с программным обеспечением для приборов серии DPO7000 | 1 |
| 5. | Кабель питания | 1 |
| 6. | Краткое руководство пользователя | 1 |
| 7. | Мышь | 1 |
| 8. | Отсек для принадлежностей | 1 |
| 9. | Передняя крышка | 1 |
| 10. | Свидетельство о калибровке | 1 |
| 11. | Свидетельство о совместимости с Z 540-1 и ISO9001 | 1 |
| 12. | Справочник по программированию GPIB (на диске с программным обеспечением) | 1 |
| 13. | Файл PDF с описанием процедуры проверки характеристик |
1 |
| Параметр | Значение |
| Количество каналов | 4 |
| Полоса пропускания | 500 МГц |
| Частота дискретизации | 10 ГГц |
| Объем памяти | 10 Мб на канал |
| Синхронизация | по фронту, по длительности импульса, по видеосигналу, по условиям последовательных шин, по глитчу, по вырожденному импульсу, по состоянию, по нарушению времени становления/удержания, по окну, задержка, авто, ждущий, однократный |
| Режимы работы | выборка, усреднение, пиковый детектор, БПФ, автоизмерения, курсорные измерения |
| Встроенный прибор | анализатор БПФ |
| Дисплей | 12,1 дюйма, цветной, сенсорный, XGA 1240×768 пикселей |
| Интерфейсы | USB, RS-232, GPIB, VGA, Ethernet |
|
Габаритные размеры - настольный - стоечный |
292х451х265 мм 323х479х231,75 мм |
|
Масса - настольный - стоечный |
15 кг 17,4 кг |
