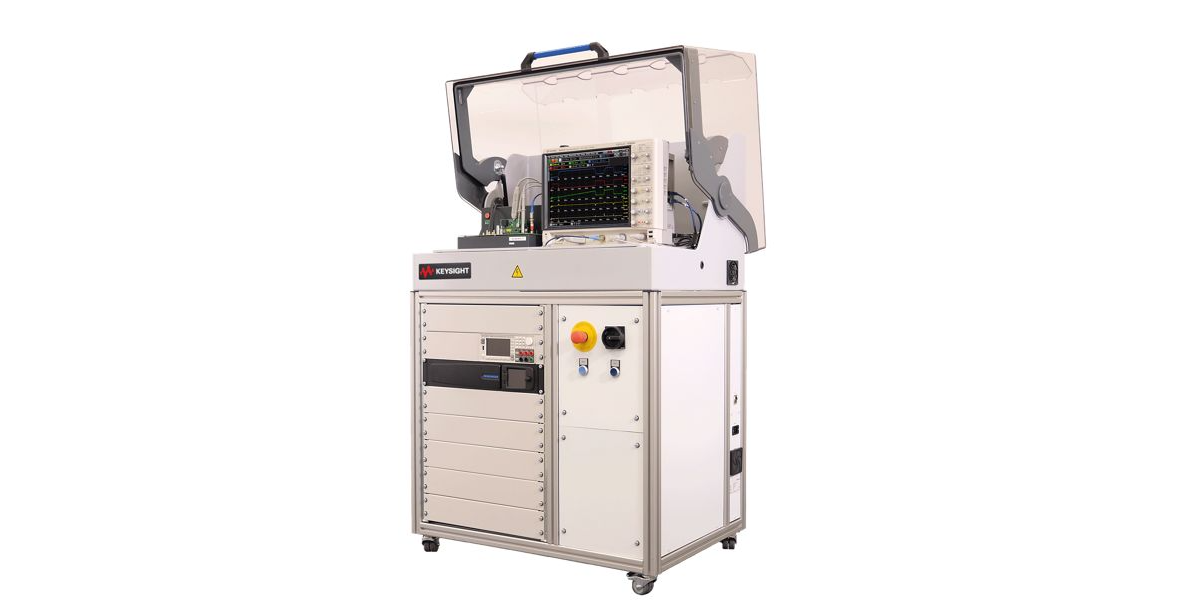

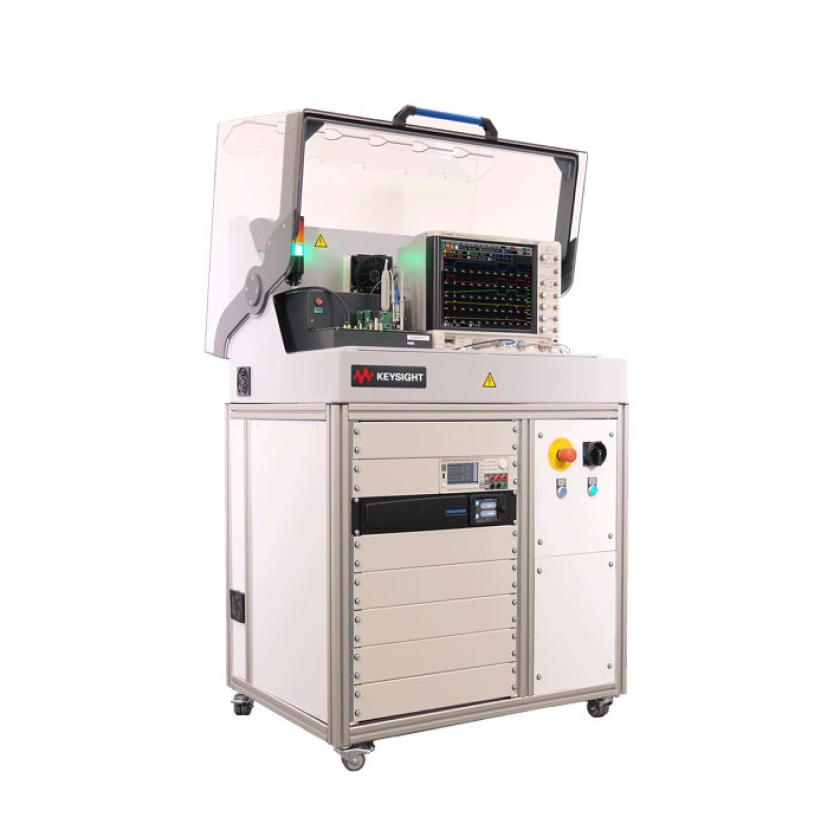

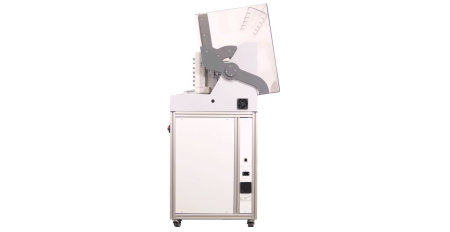

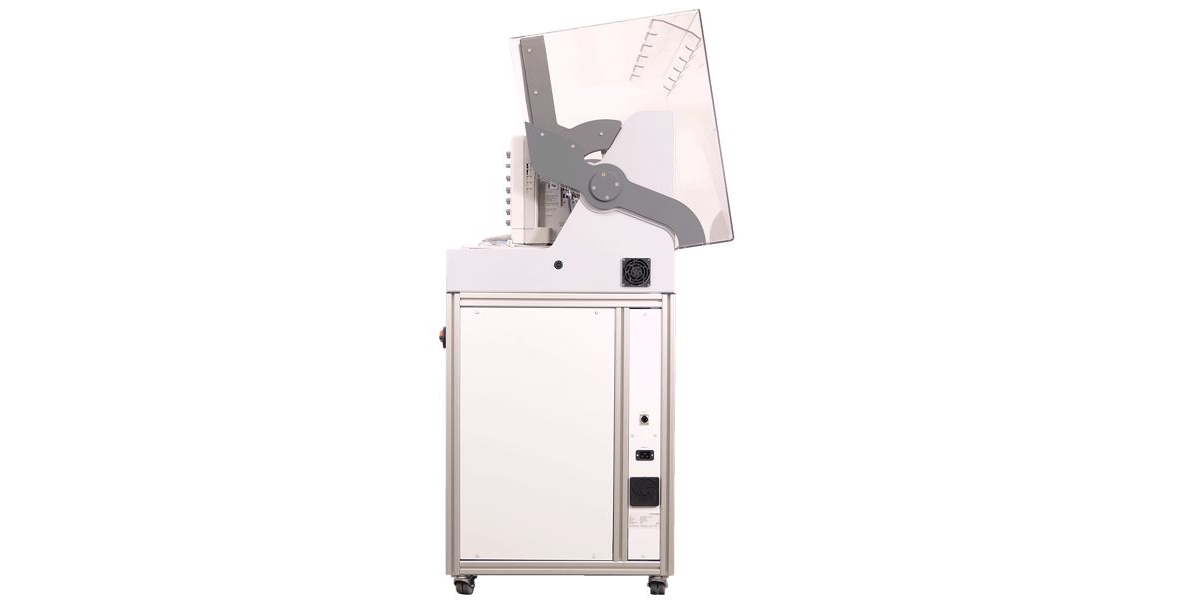

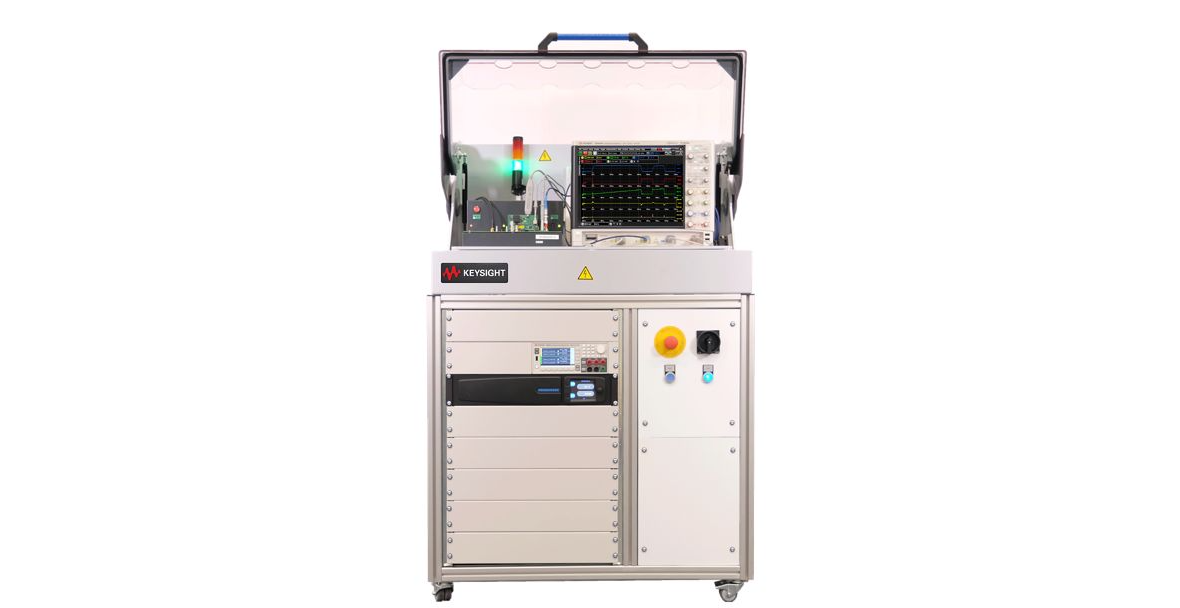

Платформа Keysight PD1500A представляет собой законченное коммерческое решение для надежного, безопасного и повторяемого исследования динамических характеристик дискретных силовых полупроводниковых приборов. Система разработанная в тесном сотрудничестве с производителями полупроводников и разработчиками из сфер энергетики и электротранспорта, использует метод двойного импульса (Double-Pulse Test, DPT). Она оптимизирована для работы с новейшими широкозонными полупроводниками на основе карбида кремния (SiC) и нитрида галлия (GaN), а также с традиционными кремниевыми IGBT.
Технические характеристики:
• Рабочие параметры напряжения и тока: напряжение VDS / VCE до 1200 В (поддержка компонентов на 650 В, 1,2 кВ и 1,7 кВ), постоянный ток ID / IC до 200 А, импульсный ток до 1500 А (длительностью до 10 мкс).
• Испытываемые компоненты и корпуса: дискретные силовые полупроводники SiC MOSFET, GaN HEMT, Si IGBT в корпусах TO-247 (3- и 4-контактные) и D2PAK (7-контактные).
• Измеряемые динамические параметры: энергия потерь при включении/выключении (Eon, Eoff), временные параметры (td(on), td(off), tr, tf), динамическое RDS(on), заряд затвора (Qg, Qgs, Qgd), параметры обратного восстановления диода (Qrr, Irr, trr).
• Температурный диапазон испытаний: поддержка нагрева испытуемого прибора (DUT) до +150 °C.
• Калибровка: полуавтоматическая процедура AutoCal с аппаратной компенсацией смещения и временного рассинхронизма (deskew).
Преимущества:
• Исключение ошибок DIY-систем (самодельных стендов) за счет стандартизированной трассировки плат и калибровки.
• Защитный прозрачный кожух (Safety Hood) с электромеханической блокировкой высокого напряжения.
• Возможность быстрой смены плат под разные корпуса (TO-247, D2PAK) и настройки драйверов затвора.
• Программный интерфейс контроллера автоматически рассчитывает динамические характеристики компонентов согласно стандартам IEC/JEDEC.
Область применения:
• Разработка и тестирование компонентов для силовой электроники (электромобили, инверторы, зарядные станции).
• НИОКР и входной контроль коммерческих полупроводниковых материалов WBG (SiC, GaN).
• Лабораторные исследования динамических потерь и эффективности импульсных преобразователей.
Комплектация:
• Анализатор динамических силовых полупроводниковых приборов Keysight PD1500A;
• Защитный кожух (Safety Hood) с системой блокировки, комплект сменных плат DUT Board, платы драйверов затвора, набор высоковольтных и токовых пробников;
• Программное обеспечение, техническая документация и сертификат калибровки.
ХАРАКТЕРИСТИКИ:
|
Тип устройства: |
Анализатор динамических силовых полупроводников / Тестер двойного импульса (DPT) |
|
Тестируемые приборы: |
SiC MOSFET, GaN HEMT, Si IGBT |
|
Макс. напряжение VDS / VCE: |
До 1200 В (номиналы приборов 650 В, 1,2 кВ, 1,7 кВ) |
|
Макс. рабочий ток ID / IC: |
200 А (постоянный) |
|
Макс. импульсный ток: |
1500 А (длительность импульса до 10 мкс) |
|
Поддерживаемые корпуса: |
TO-247 (3-pin, 4-pin), D2PAK (7-pin) |
|
Измеряемые параметры: |
Eon, Eoff, td(on), td(off), tr, tf, динамическое Rds(on), Qg, Qgs, Qgd, Qrr, Irr, trr |
|
Температурный диапазон: |
Нагрев DUT до +150°C |
|
Калибровка системы: |
Полуавтоматическая AutoCal (коррекция смещения, усиления и deskew) |
|
Система безопасности: |
Защитная кабина с аппаратной блокировкой подачи высокого напряжения |
МАТЕРИАЛЫ:
|
Основной корпус шасси: |
Листовая нержавеющая сталь, анодированный алюминий |
|
Защитный кожух (Safety Hood): |
Высокопрочный прозрачный поликарбонат |
|
Печатные платы (DUT Boards): |
Высокочастотный армированный стеклотекстолит FR-4 / полиимид |
|
Контактные разъемы и гнезда: |
Позолоченная бериллиевая бронза, латунь |
|
Токовые шунты (BNC Shunts): |
Коаксиальная конструкция, манганин, посеребренная медь |
