Три опции (с диапазоном частот от 1 МГц до 500 МГц / 1 ГГц / 3 ГГц) и возможность расширения диапазона частот испытательного сигнала позволяют выбрать оптимальную конфигурацию для решения задач испытаний. Опции измерений параметров материалов позволяют выполнять анализ температурных характеристик (опция 007), а также определять значения диэлектрической проницаемости и магнитной проницаемости (опция 002).
Комплект для подключения к зондовой станции (опция 010) позволяет создать систему для точных измерений импеданса на пластине и параметров микрокомпонентов в диапазоне частот до 3 ГГц. Анализатор E4991B поддерживает широкий круг принадлежностей, которые позволяют упростить процесс тестирования и повысить точность и надежность измерений.

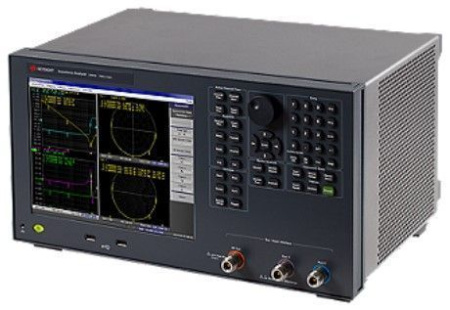

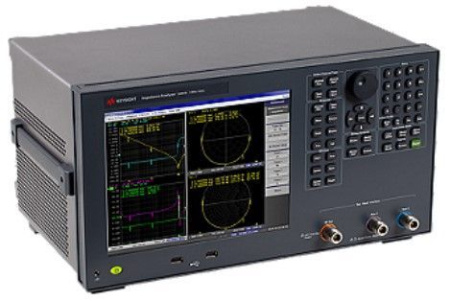

Анализатор импеданса Keysight E4991B идеально подходит для определения характеристик и тестирования электронных компонентов, полупроводниковых устройств и материалов в процессе разработки, производства, аттестации и контроля качества готовых изделий.
Примеры использования
- Пассивные компоненты: измерение импеданса бескорпусных компонентов, например, конденсаторов, катушек индуктивности, ферритовых фильтров, резисторов, кварцевых или пьезокерамических резонаторов
- Полупроводниковые компоненты: анализ вольт-амперных характеристик и измерение эквивалентного последовательного сопротивления параметрических диодов
- Диэлектрические материалы: измерение диэлектрической проницаемости и тангенса угла потерь полимерных материалов, керамики, а также печатных плат
- Магнитные материалы: измерение магнитной проницаемости и тангенса угла потерь ферритов и аморфных магнетиков и других магнитных материалов
|
Параметр |
Значение |
|
Три опции |
с диапазоном частот от 1 МГц до 500 МГц / 1 ГГц / 3 ГГц, возможность расширения диапазона частот испытательного сигнала |
|
Основная погрешность измерений импеданса |
±0,65% |
|
Диапазон измерения импеданса |
от 120 мОм до 52 кОм (с погрешностью не более ±10%) |
|
Измеряемые параметры |
|
|
Встроенный источник постоянного напряжения смещения |
от 0 В до ±40 В или от 0 А до ±100 мА |
|
Цветной сенсорный жидкокристаллический дисплей |
с диагональю 10,4 дюйма (26,4 см); 4 канала, 4 трассы |
|
Функции анализа данных |
анализ эквивалентных схем, тестирование с использованием ограничительных линий |
|
Измерение параметров диэлектрических и магнитных материалов (опция 002) |
измерение диэлектрической проницаемости (|εr|, εr', εr'', tanδ(ε)) и магнитной проницаемости (|μr|, μr', μr'', tanδ(μ)) |
|
Опция 007 |
измерение температурных характеристик |
|
Опция 010 |
возможности для точных измерений импеданса на пластине |
