В состав комплекса входят:

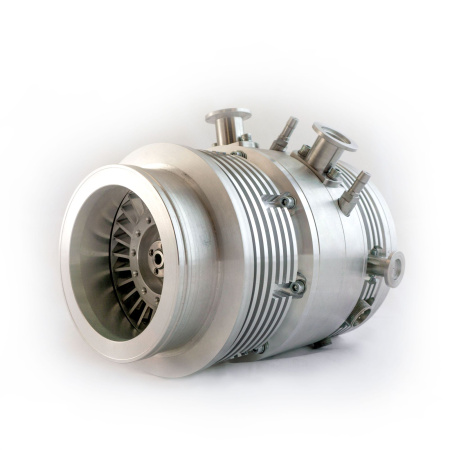

- однопоточный турбомолекулярный вакуумный насос ВГТН-150;

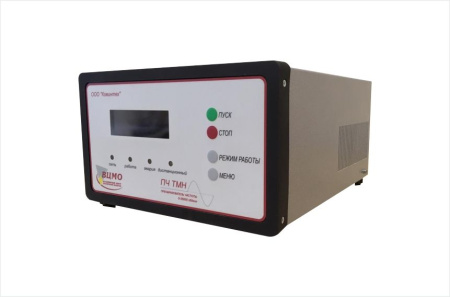

- преобразователь частоты.
Охлаждение насоса – комбинированное. Исходя из условий эксплуатации комплекс может работать как только с принудительно-воздушным охлаждением, так и с водяным.
Рабочая ориентация в пространстве произвольная.

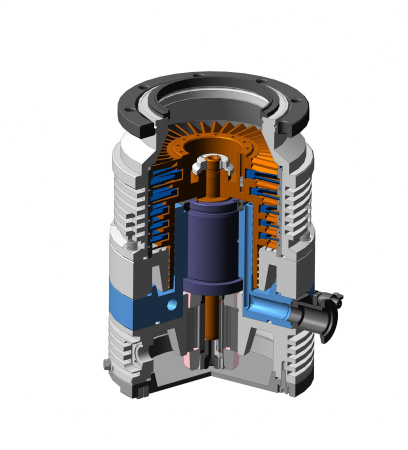

Одна из ключевых особенностей насоса в том, что допускается прорыв атмосферы. Это стало возможным благодаря изготовлению турбины из цельной заготовки и особой, жёсткой конструкции подшипникового узла.
Гарантия на комплекс – 18 месяцев.
Гарантийное и постгарантийное обслуживание осуществляются специалистами предприятия-изготовителя, в том числе с выездом на территорию Заказчика.
| Параметр | Значение |
|
Быстрота действия – не менее, л/с |
|
| по азоту | 160 |
| по гелию | 140 |
| по водороду | 110 |
| Предельный вакуум, Па (мм рт.ст.) | 10-6 (10-8) |
| Максимальное давление на входе, Па (мм рт.ст.) | 160 (1,2) |
| Максимальное значение на выходе, Па (мм рт.ст.) | 400 (3) |
|
Степень сжатия |
|
| по азоту | 1∙107 |
| по гелию | 1∙104 |
| по водороду | 1∙103 |
| Скорость вращения ротора, об/мин | 27 000 |
| Время выхода на рабочий режим – не более, мин. | 10 |
| Рабочая ориентация | произвольная |
| Входной фланец ISO, ConFlat (CF, по спецзаказу) | ISO100К/DN100CF |
|
Выходной фланец ISO-KF |
|
| фланец промежуточного отбора | 25 |
| фланец выхлопа | 25 |
| Рекомендуемая быстрота действия форвакуумного насоса – не менее, л/с | 5 |
| Тип подшипников | гибридные |
| Смазка подшипников | консистентная |
| Охлаждение | комбинированное |
| Наличие порта продувочного газа (фланец ISO-KF16) | имеется |
| Максимальная потребляемая мощность, Вт | 200 |
|
Габариты, мм |
|
| длина | - |
| ширина | Ø 170 |
| высота | 240 |
|
Вес насоса с входным фланцем, кг |
|
| ISO100К | 11 |
| DN100CF | 12 |
| Вес преобразователя частоты, кг | 10 |
