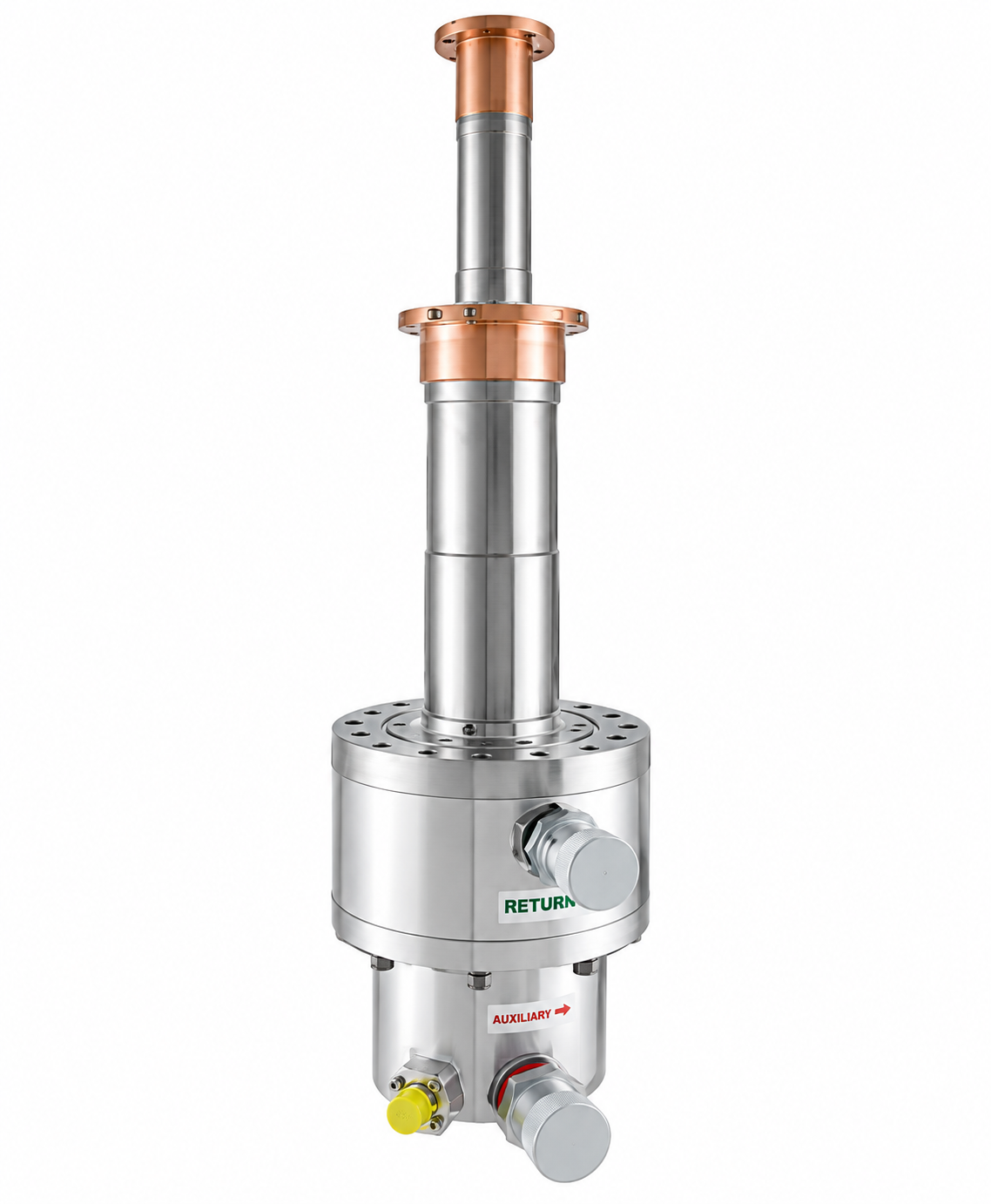

Двухступенчатый криокулер SHI CH-210 Гиффорда-Макмагона, 20 K

Криокулер SHI CH-210 — самый мощный двухступенчатый криоохладитель Гиффорда-Макмагона (GM) в линейке SHI с температурой охлаждения 10 К. Он используется как источник холода в составе криогенной установки с высокой тепловой нагрузкой на тепловой экран. Мощность второй ступени составляет 6 Вт при 20 К (50 Гц), первой ступени 110 Вт при 77 К, справочная минимальная температура 10 К.

Модель оснащена технологией Whisper® для снижения уровня шума и пневматическим приводом Displex®, который сокращает количество изнашиваемых деталей в холодильнике. Благодаря этому криогенная система на базе CH-210 требует планового обслуживания раз в 13 000 часов, а замкнутый гелиевый цикл работает без жидкого гелия и азота. Компрессор в этой модели гелиевый, с водяным охлаждением.

Ключевые характеристики CH-210

• Мощность 2-й ступени: 6 Вт при 20 К (50 Гц).
• Мощность 1-й ступени: 110 Вт при 77 К (50 Гц) — максимальная в линейке SHI.
• Справочная минимальная температура: 10 К.
• Справочное время охлаждения до 20 К: 60 минут.
• Ресурс до обслуживания: 13 000 часов.
• Вес и габариты: 13,8 кг, 500 × ø133 мм.
• Привод: пневматический Displex®.
• Шумоподавление: технология Whisper®.
• Компрессор: гелиевый, водяное охлаждение.
• Соответствие: CE, UL.

Что входит в комплект поставки

• криокулер CH-210;
• компрессор F-70L/H;
• гелиевые линии до 25 м;
• кабель криокулера до 20 м;
• силовой кабель до 8 м;
• набор инструментов.

Готовый комплект упрощает запуск: не нужно отдельно подбирать компрессор, линии и кабели.

Где применяется криокулер CH-210

CH-210 подходит для установок охлаждения и другого криогенного оборудования с высокой тепловой нагрузкой на тепловой экран:

• охлаждение крупных криостатов и тепловых экранов;
• криовакуумные системы с большой площадью охлаждения;
• лабораторное и промышленное оборудование, где важна тихая работа;
• задачи, требующие сертификации UL, например для поставок на североамериканский рынок.

Конфигурацию криогенной установки под вашу задачу мы подберём вместе с вами.

CH-210 или CH-210-N: в чём разница

Как выбрать криокулер для криогенной системы

1. Тепловая нагрузка: сравните её с мощностью 6 Вт при 20 К (2-я ступень) и 110 Вт при 77 К (1-я ступень), оставьте запас.
2. Рабочая температура: CH-210 рассчитан на 20 К, справочный минимум 10 К.
3. Компрессор: потребуется водяной контур, в комплекте — F-70L/H.
4. Сертификация: если оборудование поставляется в страны с требованием UL, CH-210 подходит без дополнительной сертификации.
5. Питание: данные приведены для 50 Гц и 60 Гц, в России используется 50 Гц.
