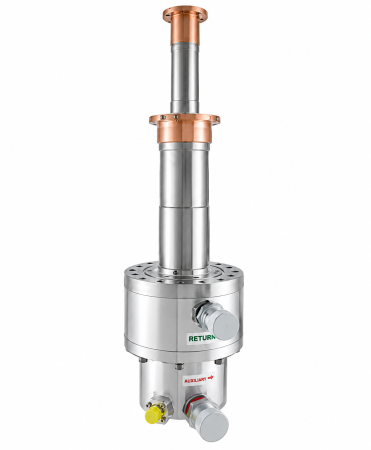

Двухступенчатый криокулер SHI CH-208R Гиффорда-Макмагона, 20 K

Криокулер SHI CH-208R — двухступенчатый криоохладитель Гиффорда-Макмагона (GM) средней мощности производства SHI Cryogenics Group. Он используется как источник холода в составе криогенной установки с повышенной тепловой нагрузкой на первую ступень. Мощность второй ступени составляет 6 Вт при 20 К (50 Гц), первой ступени 65 Вт при 77 К, справочная минимальная температура 10 К.

Модель оснащена технологией Whisper® для снижения уровня шума и пневматическим приводом Displex®, который ограничивает количество изнашиваемых деталей. Благодаря этому криогенная система на базе CH-208R требует планового обслуживания раз в 13 000 часов, а замкнутый гелиевый цикл работает без жидкого гелия и азота. Компрессор в этой модели гелиевый, с водяным охлаждением.

Ключевые характеристики CH-208R

• Мощность 2-й ступени: 6 Вт при 20 К (50 Гц).
• Мощность 1-й ступени: 65 Вт при 77 К (50 Гц).
• Справочная минимальная температура: 10 К.
• Справочное время охлаждения до 20 К: 55 минут (50 Гц).
• Ресурс до обслуживания: 13 000 часов.
• Вес и габариты: 11,6 кг, 551 × ø156 мм.
• Привод: пневматический Displex®.
• Шумоподавление: технология Whisper®.
• Компрессор: гелиевый, водяное охлаждение.
• Соответствие: CE.

Что входит в комплект поставки

• криокулер CH-208R;
• гелиевый компрессор F-70L/H или FA-20L (на выбор);
• гелиевые линии до 25 м;
• кабель криокулера до 20 м;
• силовой кабель до 8 м;
• набор инструментов.

Готовый комплект упрощает запуск: не нужно отдельно подбирать компрессор, линии и кабели.

Где применяется криокулер CH-208R

CH-208R подходит для установок охлаждения и другого криогенного оборудования, где основная тепловая нагрузка приходится на тепловой экран (первую ступень), а на объекте охлаждения (второй ступени) нагрузка умеренная:

• охлаждение крупных тепловых экранов и криостатов;
• криовакуумные системы с большой площадью экранирования;
• лабораторное и научное оборудование, где важна тихая работа;
• испытательные стенды с распределённой тепловой нагрузкой.

Конфигурацию криогенной установки под вашу задачу мы подберём вместе с вами.
