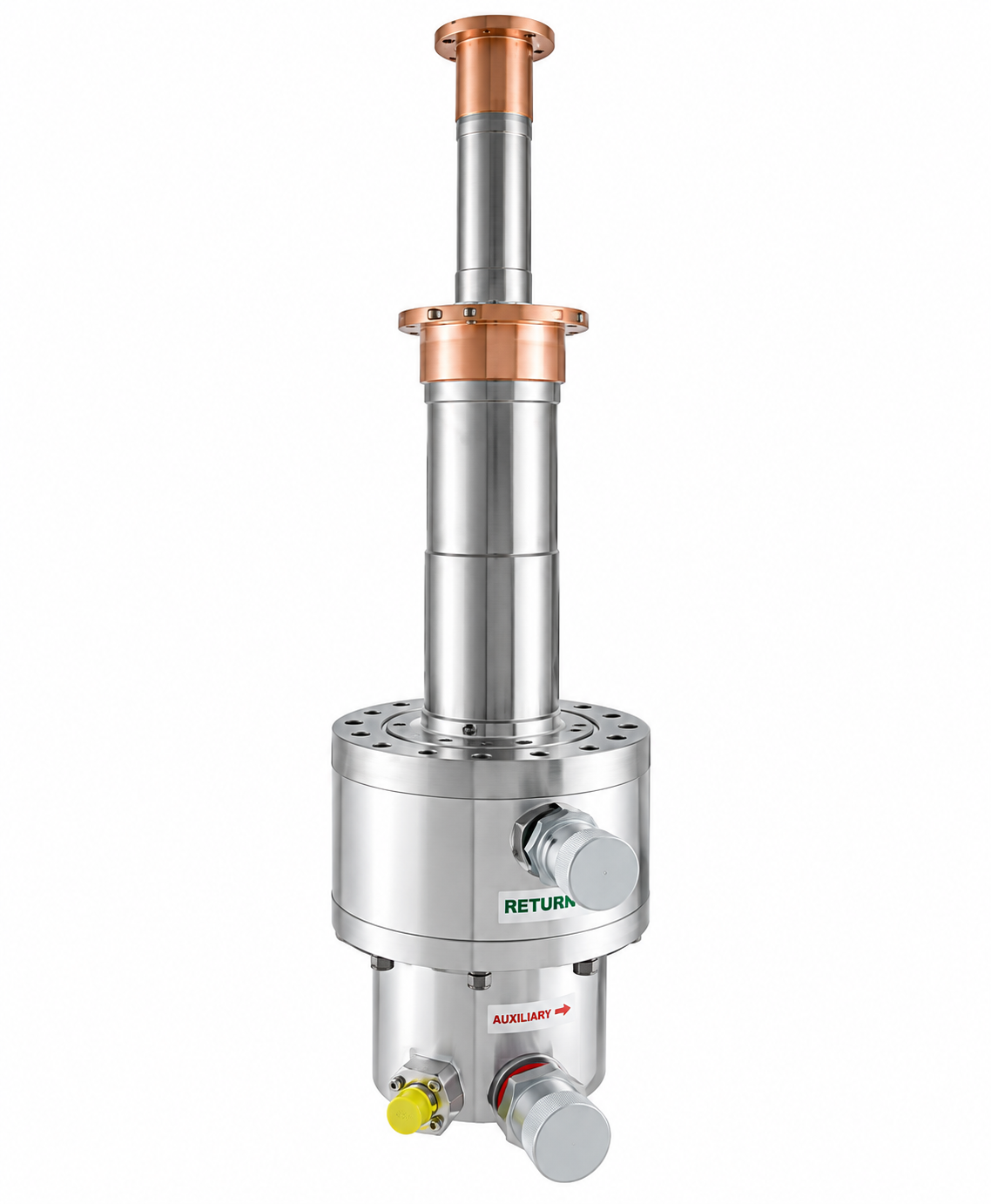

Двухступенчатый криокулер SHI CH-204 Гиффорда-Макмагона, 20 K

Криокулер SHI CH-204 — двухступенчатый криоохладитель Гиффорда-Макмагона (GM) малой мощности производства SHI Cryogenics Group. Он используется как источник холода в составе криогенной установки. Мощность второй ступени составляет 7,5 Вт при 20 К (50 Гц), первой ступени 13,5 Вт при 80 К, справочная минимальная температура 10 К.

Конструкция с пневматическим приводом Displex® уменьшает количество изнашиваемых деталей в холодильнике. Поэтому криогенная система на базе CH-204 требует планового обслуживания только раз в 13 000 часов работы, а замкнутый гелиевый цикл не нуждается в жидком гелии и азоте.

Ключевые характеристики CH-204

• Мощность 2-й ступени: 7,5 Вт при 20 К (50 Гц).
• Мощность 1-й ступени: 13,5 Вт при 80 К (50 Гц).
• Справочная минимальная температура: 10 К.
• Справочное время охлаждения до 20 К: 35 минут (50 Гц).
• Ресурс до обслуживания: 13 000 часов.
• Вес и габариты: 7,8 кг, 468 × ø133 мм. Компактный узел для встраивания в криогенное оборудование.
• Привод: пневматический Displex®.
• Соответствие: CE.

Что входит в комплект поставки

• криокулер CH-204;
• гелиевый компрессор F-20L, F-70L/H или FA-20L (на выбор);
• гелиевые линии до 25 м;
• кабель криокулера до 20 м;
• силовой кабель до 8 м;
• набор инструментов.

Готовый комплект упрощает запуск: не нужно отдельно подбирать компрессор, линии и кабели.

Где применяется криокулер CH-204

CH-204 подходит для установок охлаждения и другого криогенного оборудования, где нужна компактность и невысокая тепловая нагрузка:

• лабораторные исследования при низких температурах;
• охлаждение образцов, детекторов и датчиков;
• криовакуумные системы и небольшие криопанели;
• научное и испытательное оборудование.

Конфигурацию криогенной установки под вашу задачу мы подберём вместе с вами.

Как выбрать криокулер для криогенной системы

1. Тепловая нагрузка: сравните её с мощностью 7,5 Вт при 20 К и 13,5 Вт при 80 К, оставьте запас.
2. Рабочая температура: CH-204 рассчитан на 20 К, справочный минимум 10 К. Значение ниже не гарантируется.
3. Компрессор: выберите модель из комплектации (F-20L, F-70L/H или FA-20L) с учётом того, есть ли у вас водяной контур.
4. Длина линий и кабелей: комплект позволяет разнести криокулер и компрессор на расстояние до 25 м.
5. Питание: данные приведены для 50 Гц и 60 Гц, в России используется 50 Гц.
