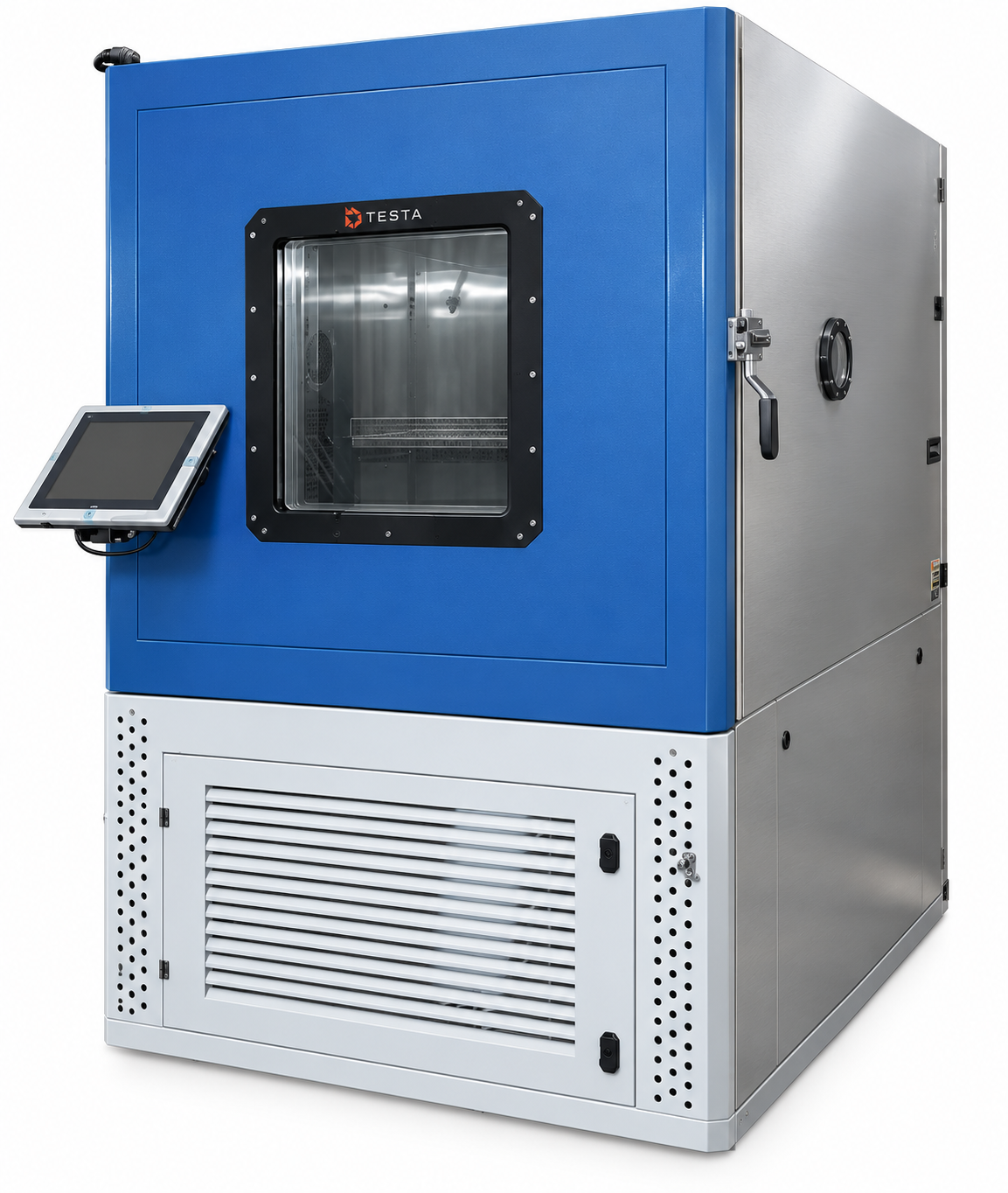

Камеры тепла-холода-пониженного давления Testa серии THCB 500/800/1000/1500/2000/3000
Камеры тепла-холода-пониженного давления Testa серии THCB предназначены для моделирования факторов окружающей среды. Камера воздействует на испытуемое изделие пониженной и повышенной температурой и пониженным атмосферным давлением. Испытания можно проводить циклически, с поочерёдным или одновременным воздействием температуры и давления.
В серию входят модели THCB 150, THCB 500, THCB 800 и THCB 1000.
Ключевые преимущества
- Циклические испытания с поочерёдным или одновременным воздействием температуры и давления.
- Каскадная холодильная установка на герметичных поршневых компрессорах Tecumseh (Франция) с озонобезопасными хладагентами R404A и R23.
- Автоматика европейских производителей — Alco Controls и Offenwanger (Германия).
- Автоматическое поддержание давления электромагнитными клапанами по сигналу системы управления.
- Рабочий объём из нержавеющей стали, допускающий обработку дезинфицирующими растворами.
- Русифицированный контроллер с цветным дисплеем, Ethernet-порт и удалённое управление.
Где применяются камеры THCB
Камеры применяют для испытаний изделий и материалов на воздействие пониженного давления в сочетании с низкими и высокими температурами. Типовые отрасли применения — электроника и радиоэлектроника, авиация и космос, автомобильная промышленность, приборостроение, научные и испытательные лаборатории.
Система поддержания пониженного давления
Вакуумная система состоит из форвакуумного насоса и вакуумной арматуры (затворов и клапанов). Давление измеряет преобразователь абсолютного давления. Регулировку выполняют автоматические электромагнитные клапаны — впускной и вакуумный, которые срабатывают по сигналу системы управления. Для сброса давления предусмотрен ручной вентиль.
Система охлаждения
| +5..+150 | Охлаждение камеры осуществляется с помощью парокомпрессорной холодильной установки на базе поршневого герметичного компрессора с использованием озонобезопасного фреона R134а. |
| -40..+150 | Охлаждение камеры осуществляется с помощью парокомпрессорной холодильной установки на базе поршневого герметичного компрессора с использованием озонобезопасного фреона R404A. |
| -70..+150 | Охлаждение камеры осуществляется с помощью каскадной холодильной установки на базе поршневых герметичных компрессоров Tecumseh (Франция) с использованием озонобезопасных фреонов R404A (верхняя ступень и R23 (нижняя ступень). |
| -100..+150 | Охлаждение камеры осуществляется с помощью двухкаскадной холодильной установки на базе поршневых герметичных компрессоров Tecumseh (Франция) с использованием озонобезопасных фреонов R404A (верхняя ступень), R23 (средняя ступень), R14 (нижняя ступень). |
Система нагрева
Нагрев выполняют нихромовые электронагреватели. Они обеспечивают высокую точность поддержания температуры и снижают перерегулирование при выходе на заданное значение. Независимые термостаты защищают систему от перегрева и переохлаждения.
Конструктивные особенности
- Камера смонтирована на металлическом каркасе, закрытом снаружи съёмными панелями с порошковой окраской.
- Пространство между панелями и рабочим объёмом, а также внутренняя часть двери заполнены теплоизолятором.
- Рабочий объём выполнен из нержавеющей стали: она устойчива к коррозии и допускает обработку дезинфицирующими растворами.
- Дверь оснащена смотровым окном для наблюдения за испытаниями и защитной решёткой с внешней стороны. Петли расположены слева.
- Герметичность двери обеспечивают силиконовый уплотнитель и прижимной замок.
- Кабельный порт (вакуумный фланец ISO) расположен на правой стенке и служит для подвода электрических кабелей к испытываемым изделиям.
- Электрощит с оборудованием и автоматикой находится в задней части корпуса, там же расположен патрубок для слива конденсата. Холодильный агрегат установлен в нижней части камеры.
Система управления
Камерой управляет русифицированный контроллер с цветным дисплеем. Он упрощает ввод данных, программирование и контроль испытаний, а график на экране можно увеличивать по сегментам.
Основные возможности:
- русскоязычный интуитивно понятный интерфейс;
- уставка температуры в ручном режиме с указанием скорости выхода на заданное значение;
- уставка в автоматическом режиме: программа из шагов, описанная в графической форме;
- работа в постоянном и программируемом режимах;
- отсроченный запуск с точностью до дней, часов и минут;
- отображение статуса камеры, рабочих параметров, графика температуры, даты и времени в реальном времени;
- мониторинг температуры испытываемого изделия с выводом на экран и записью данных в память компьютера;
- безбумажный самописец: архив испытаний на 20 дней с записью каждые 10 с;
- сохранение данных на USB-носитель;
- калибровка датчиков через сенсорную панель;
- перевод экрана в «спящий» режим через заданный интервал без влияния на работу камеры;
- контроль аварийных ситуаций: сообщение на экране и звуковой сигнал, автоматическая остановка камеры при угрозе оборудованию или персоналу, журнал аварий с датой и временем;
- порт Ethernet и программное обеспечение для подключения к ПК и интеграции в локальную сеть;
- удалённое управление одной или несколькими камерами одного производителя и объединение их в единую структуру.
Разрешение установки: температуры — 0,1 °C, времени — 1,0 с.
Другие исполнения
По запросу возможно изготовление камер, воспроизводящих как пониженное, так и повышенное давление (серия THCBP). Если нужна регулируемая влажность, существует климатическая серия THCWB — камеры тепла-холода-влаги-пониженного давления.
| Модель | THCW 500 | THCW 800 | THCW 1000 | THCW 1500 | THCW 2000 | THCW 3000 |
|---|---|---|---|---|---|---|
| Полезный объём, л | 500 | 800 | 1000 | 1500 | 2000 | 3000 |
| Размеры полезного объёма (Ш×В×Г), мм | 800×800×800 | 900×900×1000 | 1000×1000×1000 | 1100×1100×1100 | 1000×1300×1500 | 1300×1650×1300 |
| Внешние габариты (Ш×В×Г), мм | 960×1670×1700 | 1060×1970×1900 | 1334×2196×2192 | 1260×2170×2100 | 1160×2370×2500 | 1460×2720×2300 |
| Диапазон относительной влажности, % | 20–98 | 20–98 | 20–98 | 20–98 | 20–98 | 20–98 |
| Вес, кг | 780 | 890 | 1000 | 1200 | 1300 | 1440 |
| Максимальный потребляемый ток, А | 20 | 24 | 26 | 28 | 30 | 32 |
| Параметры электропитания | 3L+N+PE, 380 В/50 Гц | 3L+N+PE, 380 В/50 Гц | 3L+N+PE, 380 В/50 Гц | 3L+N+PE, 380 В/50 Гц | 3L+N+PE, 380 В/50 Гц | 3L+N+PE, 380 В/50 Гц |
| Точность поддержания температуры, °C | ±0,5 | ±0,5 | ±0,5 | ±0,5 | ±0,5 | ±0,5 |
| Дискретность установки температуры / влажности | 0,1 °C / 0,1 % | 0,1 °C / 0,1 % | 0,1 °C / 0,1 % | 0,1 °C / 0,1 % | 0,1 °C / 0,1 % | 0,1 °C / 0,1 % |
