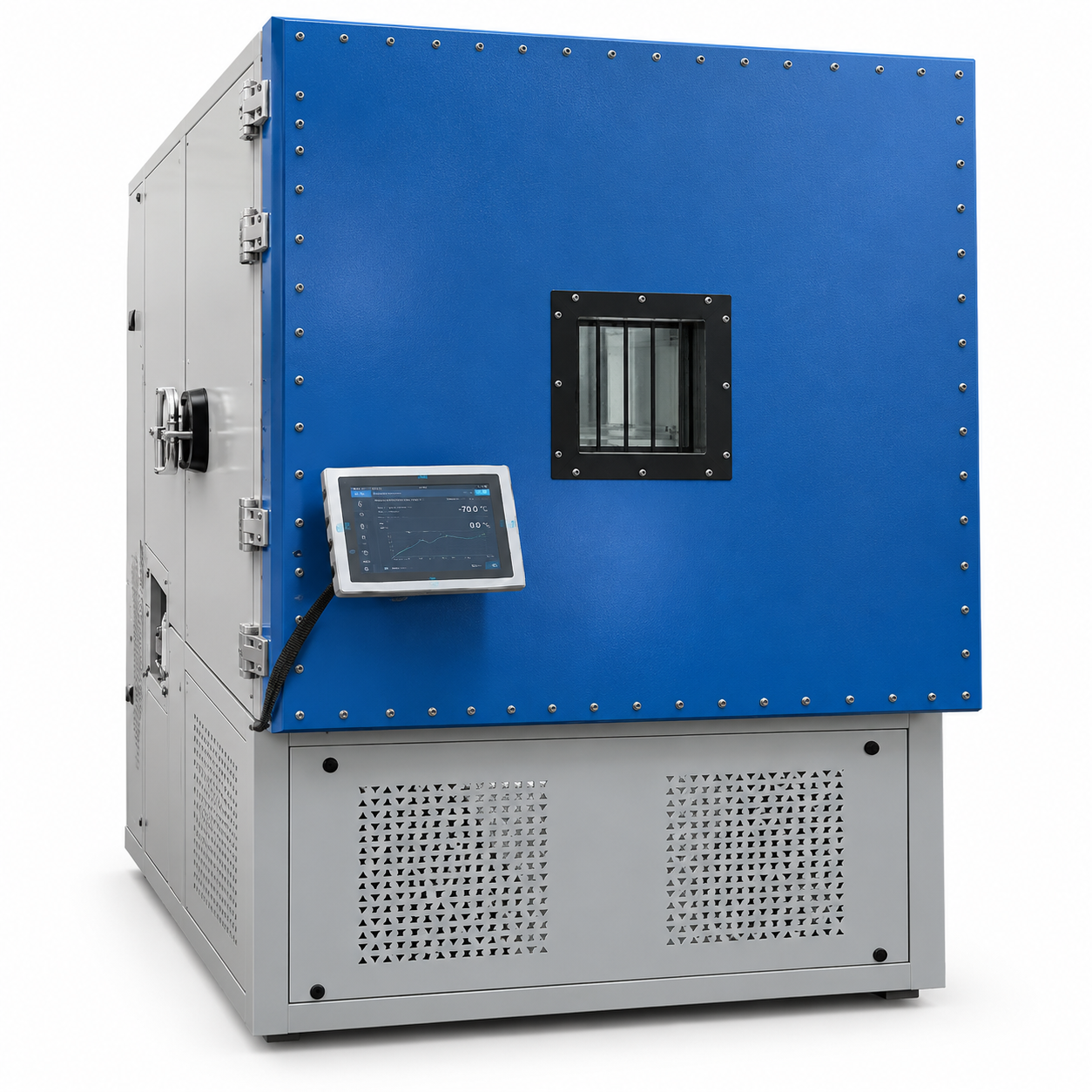

Камеры пониженного давления Testa серии THCWB 150/500/800/1000 л
Камеры пониженного давления Testa серии THCWB (камеры тепла-холода-влаги-пониженного давления) предназначены для моделирования факторов окружающей среды. Камера подвергает испытуемый образец воздействию давления от 1 бар до 1 мбар при одновременном или поочерёдном воздействии температуры и/или повышенной относительной влажности. Испытания можно проводить циклически.
В серию входят модели THCWB 150, THCWB 500, THCWB 800 и THCWB 1000 с полезным объёмом от 150 до 1000 л.
Ключевые преимущества
- Диапазон температур −70…+150 °C.
- Диапазон относительной влажности 20–98 %.
- Время выхода на режим — не более 60 минут.
- Точность поддержания температуры ±0,5 °C (для камер с термоплитой).
- Вакуумный фланец ISO 100.
- Русифицированный контроллер с цветным дисплеем, Ethernet-порт и удалённое управление.
Где применяются камеры THCWB
Камеры применяют для испытаний изделий и материалов на воздействие пониженного давления в сочетании с повышенной и пониженной температурой и повышенной относительной влажностью.
Система поддержания пониженного давления
Вакуумная система состоит из форвакуумного насоса и вакуумной арматуры (затворов и клапанов). Давление измеряет преобразователь абсолютного давления. Регулировку выполняют автоматические электромагнитные клапаны — впускной и вакуумный, которые срабатывают по сигналу системы управления. Для сброса давления предусмотрен ручной вентиль.
Система охлаждения
| +5..+150 | Охлаждение камеры осуществляется с помощью парокомпрессорной холодильной установки на базе поршневого герметичного компрессора с использованием озонобезопасного фреона R134а. |
| -40..+150 | Охлаждение камеры осуществляется с помощью парокомпрессорной холодильной установки на базе поршневого герметичного компрессора с использованием озонобезопасного фреона R404A. |
| -70..+150 | Охлаждение камеры осуществляется с помощью каскадной холодильной установки на базе поршневых герметичных компрессоров Tecumseh (Франция) с использованием озонобезопасных фреонов R404A (верхняя ступень и R23 (нижняя ступень). |
| -100..+150 | Охлаждение камеры осуществляется с помощью двухкаскадной холодильной установки на базе поршневых герметичных компрессоров Tecumseh (Франция) с использованием озонобезопасных фреонов R404A (верхняя ступень), R23 (средняя ступень), R14 (нижняя ступень). |
В камерах применяется каскадная холодильная установка на герметичных поршневых компрессорах Tecumseh (Франция) с озонобезопасными хладагентами R404A (верхняя ступень) и R23 (нижняя ступень).
Регулирование и сервисное обслуживание обеспечивает автоматика европейских производителей Alco Controls и Offenwanger (Германия). Собственная технология регулирования производительности позволяет точно поддерживать заданные параметры при высокой энергоэффективности системы.
Конденсатор и компрессоры охлаждаются воздухом. В небольших закрытых помещениях необходима приточно-вытяжная вентиляция для отвода тепла от холодильной установки. Теплоприток от камеры зависит от режима испытаний: заданной температуры и частоты циклов. По запросу возможно водяное исполнение камеры и монтаж конденсатора на улице (на фасаде или площадке).
Система нагрева
Нагрев выполняют нихромовые электронагреватели. Они обеспечивают высокую точность поддержания температуры и снижают перерегулирование при выходе на заданное значение. Независимые термостаты защищают систему от перегрева и переохлаждения.
Конструктивные особенности
- Внутренний испытательный отсек камеры изготовлен из нержавеющей стали. Сталь матовая, упрочнённая, внутренние углы скруглены.
- Теплоизоляция выполнена из двух слоёв — минеральной ваты и пенополиуретана. Пенополиуретан обладает низкой гигроскопичностью, поэтому теплоизоляционные характеристики сохраняются на долгие годы.
- Заглушка технологического отверстия выполнена из мягкого силикона с мягким уплотнителем внутри: удобно прокладывать провода для подключения к испытуемому образцу. Заглушка отличается повышенной износостойкостью.
Система управления
Камерой управляет русифицированный контроллер с цветным дисплеем. Он позволяет легко вводить данные и контролировать ход испытаний, а программирование и отслеживание параметров просты. ЖК-дисплей позволяет, например, выделять и увеличивать отдельные сегменты графика.
Основные возможности:
- русскоязычный интуитивно понятный интерфейс;
- Ethernet-порт для подключения к компьютеру;
- калибровка датчиков с сенсорной панели;
- отображение рабочих параметров для удобства сервисного обслуживания;
- дискретность: 0,1 °C, 0,1 %;
- задание уставки температуры вручную с указанием скорости выхода на заданное значение;
- задание уставки температуры в автоматическом режиме в виде последовательности шагов программы, описанной в графической форме;
- сохранение данных на USB-носитель.
Система управления построена на принципе сбалансированного регулирования температуры и относительной влажности: она непрерывно, в режиме реального времени, управляет мощностью охладителя и нагревателя, осушителя и увлажнителя рабочего объёма, а также:
- обеспечивает работу камеры в постоянном и программируемом режимах, мониторинг её работы и отображение состояния в реальном времени;
- отображает на дисплее статус камеры, график температуры и график относительной влажности;
- позволяет интегрировать камеру в локальную сеть и удалённо управлять одной или несколькими климатическими камерами одного производителя, объединяя их в единую структуру;
- отслеживает аварийные ситуации, отображает их на экране и сопровождает звуковым сигналом; при угрозе оборудованию или персоналу останавливает работу камеры;
- фиксирует аварийные ситуации в памяти системы с указанием даты и времени (доступны персоналу в режиме просмотра);
- переводит экран в «спящий» режим через заданный пользователем интервал времени (на рабочий режим камеры это не влияет);
- поддерживает отсроченный запуск с точностью до дней, часов и минут;
- архивирует процессы испытаний в память безбумажного самописца: цикл длиной 20 дней с интервалом записи 10 секунд;
- контролирует температуру испытываемого изделия с выводом значений на дисплей и записью данных в память компьютера;
- отображает текущие дату и время.
Разрешение установки: температуры — 0,1 °C, относительной влажности — 0,1 %, времени — 1,0 с.
| Модель | THCWB 150 | THCWB 500 | THCWB 800 | THCWB 1000 |
|---|---|---|---|---|
| Полезный объём, л | 150 | 500 | 800 | 1000 |
| Диапазон температур, °C | −70…+150 | −70…+150 | −70…+150 | −70…+150 |
| Диапазон относительной влажности, % | 20–98 | 20–98 | 20–98 | 20–98 |
| Размеры полезного объёма (Ш×В×Г), мм | 500×500×600 | 800×800×800 | 900×900×1000 | 1000×1000×1000 |
| Вакуумный фланец | ISO 100 | ISO 100 | ISO 100 | ISO 100 |
| Время выхода на режим, мин | не более 60 | не более 60 | не более 60 | не более 60 |
| Максимальный потребляемый ток, А | 16 | 20 | 24 | 26 |
| Точность поддержания температуры (для камер с термоплитой), °C | ±0,5 | ±0,5 | ±0,5 | ±0,5 |
| Давление, мм рт. ст. | атм. – 1 | атм. – 1 | атм. – 1 | атм. – 1 |
| Параметры электропитания | 3L+N+PE, 380 В/50 Гц | 3L+N+PE, 380 В/50 Гц | 3L+N+PE, 380 В/50 Гц | 3L+N+PE, 380 В/50 Гц |
