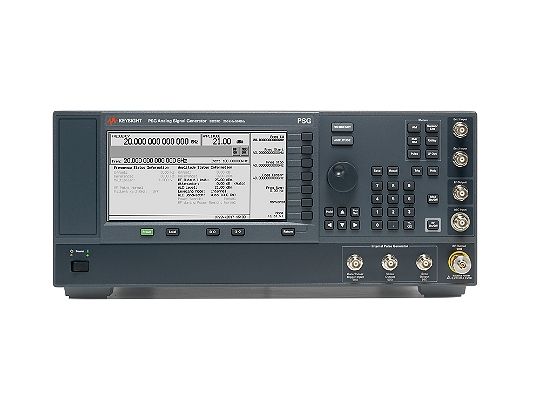

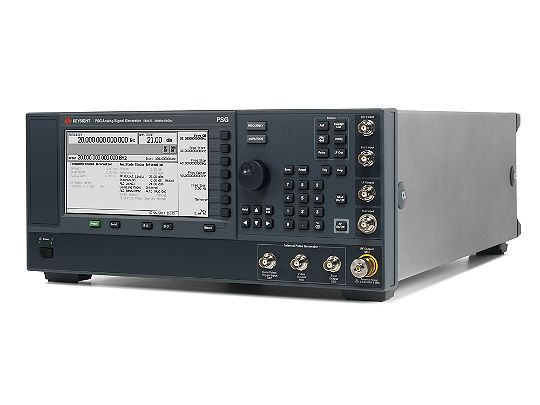

Генератор сигналов аналоговый PSG Keysight (Agilent) E8257D

Аналоговый генератор сигналов Keysight E8257D серии PSG охватывает диапазон частот от 100 кГц до 67 ГГц и обеспечивает лучшие в отрасли показатели по уровню выходной мощности, погрешности установки уровня и фазовому шуму. Это оптимальное решение для тех, кто хочет купить прецизионный генератор сигналов Keysight для тестирования систем ВЧ и СВЧ диапазона, где критична точность и спектральная чистота сигнала.

E8257D относится к флагманской серии PSG и остаётся эталоном производительности среди аналоговых генераторов Keysight. Прибор внесён в Госреестр средств измерений, что важно для метрологически значимых измерений, поверки и калибровочных работ.

Основные возможности генератора сигналов E8257D

• Высочайшая точность установки частоты и амплитуды, отличные показатели по искажениям и паразитным составляющим
• Тестирование мощных устройств и компенсация потерь в системе благодаря выходной мощности до 1 Вт
• Тестирование доплеровских РЛС, АЦП и приёмников благодаря минимальному уровню фазовых шумов
• Проверка параметров устройств и схем путём добавления в сигнал амплитудной, частотной, фазовой и импульсной модуляции
• Тестирование в диапазоне частот до 1,1 ТГц при использовании модулей расширения
• Один канал, выходной уровень от −20 дБм до +5 дБм (в зависимости от опции — до +21 дБм на 1 ГГц)

Технические характеристики Keysight E8257D

• Количество каналов: 1
• Частотный диапазон: 250 кГц — 13 / 20 / 31,8 / 40 / 50 / 67 ГГц (в зависимости от опции)
• Виды модуляции: АМ, ЧМ, ФМ
• Выходная мощность на частоте 1 ГГц: от −135 дБм до +21 дБм
• Фазовый шум (1 ГГц, отстройка 20 кГц): −143 дБн/Гц
• Скорость переключения частоты: менее 7 мс
• Уровень гармоник (1 ГГц): ≤ −55 дБн
• Наличие в Госреестре СИ: да

Комплектация

• Стандартный уровень выходной мощности
• Стандартные показатели чистоты спектра
• Формирование НГ-сигналов
• Уровень выходного сигнала: от −20 дБм до +15 дБм
• Комплект переходников (в зависимости от частотной опции — 3,5 мм, 2,4 мм, 2,9 мм или 1,85 мм)
• Кабель питания
• Комплект документации (CD-ROM)

Где применяется генератор сигналов E8257D

Прибор используется для тестирования доплеровских радаров, АЦП и радиоприёмных устройств, проверки СВЧ-компонентов и систем на устойчивость к паразитным сигналам, а также для задач, где требуется предельно низкий фазовый шум и высокая точность установки уровня и частоты.
