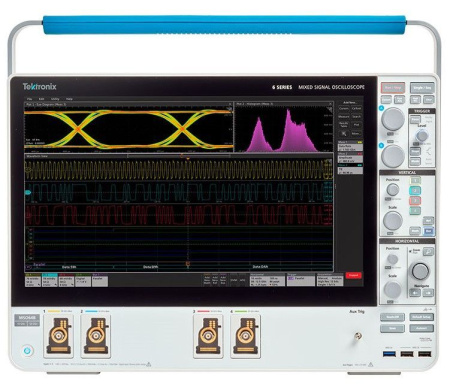

Осциллограф цифровой Tektronix MSO64B 6-BW-1000

Осциллограф цифровой Tektronix MSO64B c полосой пропускания 1 ГГц.

Частота дискретизации (все аналоговые и цифровые каналы)

• В режиме реального времени: 50 Гвыб./с (2 канала), 25 Гвыб/с (4 канала).
• С интерполяцией: 2,5 Твыб./с.

Длина записи (все аналоговые и цифровые каналы)

• Стандартно 62,5 млн точек на канал.
• 125, 250, 500 млн точек, или 1 млрд точек (опция).

Стандартные типы запуска

• По перепаду, по длительности импульса, по ранту, по времени ожидания, по окну, по логической комбинации, по времени установки и времени удержания, по положительному илиотрицательному перепаду определенной длительности, по сигналу параллельной шины, по кодовой последовательности, визуальный запуск, по видеосигналу (опция), по графикузависимости РЧ сигнала от времени (опция).
• Дополнительный вход запуска: ≤5 Вср. кв., 50 Ом, 400 МГц (только по перепаду).

Стандартные инструменты анализа

• Курсоры: с привязкой к осциллограмме, вертикальной шкале, горизонтальной шкале, вертикальной и горизонтальной шкале.
• Автоизмерения: 36.
• Функция Spectrum View: анализ в частотной области с независимыми настройками отображения спектров и осциллограмм.
• Режим FastFrame™: память выборок сигнала разби вается на сегменты; максимальная скорость захвата >5 000 000 осциллограмм/с.
• Графики: временные тренды, гистограммы, спектрограм мы и фазовый шум.
• Математическая обработка: базовые арифметические функции, БПФ, расширенный редактор уравнений.
• Поиск: по любому критерию запуска.
• Джиттер: погрешность временного интервала (TIE) и фазовый шум.

Дополнительные возможности анализа

• Расширенный анализ джиттера и глазковых диаграмм.
• Расширенные возможности функции Spectrum View.
• Временные зависимости РЧ сигнала (амплитуда, частота, фаза).
• Цифровое управлением питанием.
• Тестирование по маске/предельным значениям.
• Работа с инверторными преобразователями, электродви-гателями и приводами.
• Отладка и анализ схем, использующих низковольтные дифференциальные сигналы.
• Анализ сигналов PAM3.
• Расширенные измерения и анализ цепей питания.
• Расширенный векторный анализ сигналов (с ПО SignalVu-PC).

Опции запуска, декодирования и анализа сигналов последовательных шин

I²C, SPI, I3C, RS-232/422/485/UART, SPMI, CAN, CAN FD, LIN, FlexRay, SENT, PSI5, автомобильный Ethernet, MIPI C-PHY,MIPI D- PHY, USB 2.0, eUSB2, Ethernet, Audio, MIL-STD-1553, ARINC429, Spacewire, 8B/10B,NRZ, Manchester, SVID, 1-Wire, MDIO.

Тестирование на соответствие стандартам последовательных шин (опция)

• Ethernet, USB 2.0, автомобильный Ethernet, промышленный Ethernet,, MIPI D-PHY 1.2, MIPI D-PHY 2.1.

Анализ систем памяти (опция)

• Отладка, анализ и проверка соответствия стандартам DDR3.

Генератор сигналов произвольной формы и стандартных функций - опция

• Генерация сигналов с частотой до 50 МГц.
• Типы сигналов: произвольный, синусоидальный, прямоугольный, импульсный, линейно изменяющийся, пилообразный, постоянный ток, функция Гаусса, функцияЛоренца, экспоненциальные нарастание и спад, sin(x)/x, случайный шум, гаверсинус, кардиосигнал.

Цифровой вольтметр

• Измерения ср. кв. перем. и пост. напряжения, ср. кв.перем. напряжения с постоянной составляющей с разрешением 4 разряда.

Частотомер сигнала запуска

• 8 разрядов.
