Основные технические характеристики
Простота применения
Интерфейсы
- Модели с полосой пропускания 150 МГц, 100 МГц, 60 МГц, 40 МГц и 25 МГц
- 2-канальные модели
- Частота дискретизации до 1 Гвыб./с по всем каналам
- Длина записи 2,5 тыс. точек по всем каналам
- Расширенные возможности запуска, включая запуск по длительности импульса и запуск по выбранным строкам видеосигнала
Простота применения
- 16 автоматических измерений, включая быстрое преобразование Фурье, упрощают анализ сигналов
- Встроенная функция контроля предельных значений сигнала
- Автоматическая регистрация данных с расширенными возможностями
- Режим автонастройки, а также автоматический выбор диапазона в зависимости от подаваемого сигнала
- Встроенная контекстно-зависимая справочная система
- Мастер проверки пробника
- Многоязычный интерфейс пользователя
- Активный цветной ЖК дисплей с диагональю 5,7 дюймов (144 мм)
- Небольшие размеры и масса – глубина 124 мм, масса 2 кг
Интерфейсы
- Хост-порт USB 2.0 на передней панели для быстрого и удобного подключения съемных запоминающих устройств

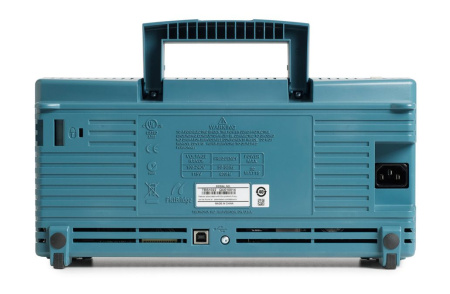

- Порт USB 2.0 на задней панели упрощает подключение к ПК и прямую распечатку на совместимом с PictBridge® принтере
- Программное обеспечение Tektronix OpenChoice®помогает интегрировать осциллограф в контрольно-измерительную систему.
| Параметр | Значение |
| Режимы регистрации данных | |
| Обнаружение пиковых значений | Захват высокочастотных сигналов и случайных глитчей. Захватываются глитчи длительностью от 12 нс (типовоезначение) на всех скоростях развертки от 5 мкс/дел до 50 с/д ел |
| Выборка | Только выборка данных |
| Усреднение | Усреднение по 4, 16, 64 или 128 осциллограммам |
| Однократный запуск | Кнопка однократного запуска используется для запуска одиночного цикла регистрации данных |
| Прокрутка | При скорости развертки >100 мс/дел |
| Система запуска | |
| Режимы запуска | Автоматический, нормальный, однократный |
| Типы запуска | |
| По перепаду (положительному или отрицательному) | Обычный запуск по уровню. По положительному или отрицательному перепаду в любом канале. Режимы связи по входу: связь по переменному току, по постоянному току, с подавлением шума, ФВЧ, ФНЧ |
| По видеосигналу | Запуск по всем строкам, по выбранным строкам, по нечетным или четным кадрам, по всем кадрам композитного видеосигнала или по сигналам вещательных стандартов NTSC, PAL, SECAM |
| По длительности импульса (или глитча) | Запуск по длительности импульса, меньшей, большей, равной или неравной выбранному значению в диапа- зоне от 33 нс до 10 с |
| Источник сигнала запуска | |
| 4-канальные модели | Канал 1, Канал 2, Канал 3, Канал 4, Внешний, Внешний/5, сеть |
| Отображение сигнала запуска | |
| Сигнал запуска выводится на экран, пока нажата кнопка «Trigger View». | |
| Отображение частоты сигнала запуска | |
| Выводится значение частоты сигнала запуска. | |
| Математическая обработка осциллограмм | |
| Прямоугольный сигнал | Один период, несколько периодов, положительный или отрицательный перепад |
| Синусоидальный сигнал | Один период, несколько периодов, спектр БПФ |
| Видеосигнал (NTSC, PAL, SECAM) |
Кадры: все, нечетные, четные Строки: все или строка с выбранным номером |
| Автоматический выбор диапазона | |
| Автоматическая настройка параметров вертикальной и горизонтальной развертки при переключении пробника между контрольными точками или при значительном изменении сигнала. | |
| Характеристики дисплея | |
| Экран | Активная цветная TFT матрица с разрешением QVGA |
| Интерполяция | Sin(x)/x |
| Режимы отображения | Точечный, векторный |
| Послесвечение | Выкл., 1 с, 2 с, 5 с, бесконечно |
| Формат | YT и XY |
| Многоязычный интерфейс пользователя и контекстно-зависимая справка | |
| Доступные языки |
Английский, французский, немецкий, итальянский, японский, корейский, португальский, русский*2, упро- щенный китайский, испанский, традиционный китайский |
| Условия окружающей среды и нормы безопасности | |
| Температура рабочая | от 0 до +50 °C |
| Температура при хранеии | от -40 до +71 °C |
| Относительная влажность рабочая | до 80 % при температуре до +40 °C |
| Относительная влажность при хранении | до 45 % при температуре до +50 °C |
| Высота над уровнем моря (рабочая и хранения) | До 3000 м |
| Электромагнитная совместимость |
Соответствует требованиям 2004/108/EC, EN61326 Класс A; соответствует требованиям австралийского стандарта по ЭМС |
| Безопасность |
UL61010-1:2004, CSA22.2 No. 61010-1:2004, EN61010- 1:2001, МЭК 61010-1:2001 |
| Габариты и масса | |
| Прибор | |
| Размеры прибора ШхВхГ, мм | 326,3 х 158,0 х 124,2 |
| Масса, кг (без пррнадлежностей/ с принадлежностями) | 2,0 / 2,2 |
| Размер упаковки ШхВхГ, мм | 476,2 х 266,7 х 228,6 |
| Набор для монтажа в стойку RM2000B ШхВхГ, мм |
482,6 х 177,8 х 108,0 |
