Артикул:

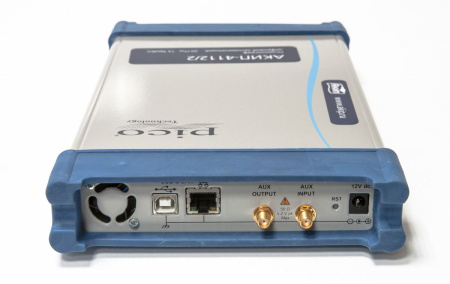

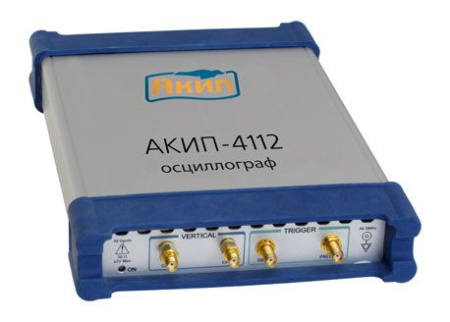

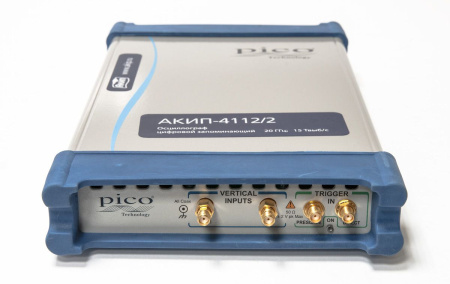

АКИП-4112/2
|
Госреестр:№ 62548-15 до: 30.11.2020 |
|
Срок гарантии: 24 месяца |
2 110 041 руб.
Варианты цен
2 110 041 руб.
Под заказ
В корзину
Купить в 1 клик
Особенности:
Комплект поставки АКИП-4112/2

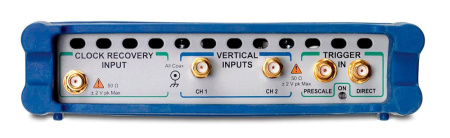

- 2/4 канала (независимый сбор данных) + вход внешней синхронизации (Ext)
- Полоса пропускания: 12 ГГц или ограничение ПП до 8 ГГц (АКИП-4112, АКИП-4112/1), 20 ГГц или ограничение ПП до 10 ГГц (АКИП-4112/2 … АКИП-4112/7)
- Максимальная частота стробирования до 1 МГц (АКИП-4112/2 … АКИП-4112/7), 200 кГц (АКИП-4112, АКИП-4112/1)
- Макс. объем памяти до 32 кБ/канал
- Внеш. синхрониз. до 2,5 ГГц, с делителем частоты до 14 ГГц
- Автоизмерения (до 138 параметров включая измерение «глазковых» диаграмм (NRZ и RZ), БПФ и джиттера и др.); статистика измерений, маркерные измерения (ΔU; ΔT; ΔU/ΔT, F)
- Математические функции, включая быстрое преобразование Фурье (БПФ) в 2-х каналах
- До 10 прямых и до 4 статистических измерений выполняемых одновременно
- Отображение гистограмм параметров (напряжение/ время), усреднение, огибающая, послесвечение
- Автоматизированный тест сигнала по «маске» (167 предустановленных шаблонов)
- Доп. вход: внешняя синхронизация с восстановлением тактовой частоты до 2,7 Гб/с (АКИП-4112/1), до 11,3 Гб/с (АКИП-4112/3, АКИП-4112/6)
- Интерфейсы: LAN/ USB, USB (АКИП-4112); ПО под управлением ОС WIN XP/ SP2, Vista, 7 и 8 (32/64 бит).
- Рефлектометр (АКИП-4112/1, АКИП-4112/4, АКИП-4112/5)
- Питание от универсального сетевого адаптера
- Ультракомпактный, масса 1,1 кг/ 1,3 кг
Комплект поставки АКИП-4112/2
| № | Наименование | Количество |
| 1 | Цифровой стробоскопический USB-осциллограф АКИП-4112/2 | 1 |
| 2 | Кабель USB | 1 |
| 3 | Кабель LAN | 1 |
| 4 | Адаптер питания | 1 |
| 5 | Ключ пластиковый рожковый | 1 |
| 6 | Адаптер SMA m-f (установлен на входах осциллографа) | 2 |
| 7 | Руководство по эксплуатации | 1 |
| 8 | Программное обеспечение (на CD) | 1 |
| 9 | Жесткая сумка из пластика |
1 |
| Параметр | Значение |
|
Канал вертикального отклонения |
|
| Число каналов | 2 |
| Полоса пропускания (-3 дБ) |
Полная: 0…20 ГГц Ограничение ПП: 0...10 ГГц |
| Время нарастания (10%-90%) |
≤ 17,5 пс (20 ГГц), ≤ 35 пс (10 ГГц) |
| Коэффициент отклонения (Коткл) | 1 мВ/дел … 500 мВ/дел с шагом 1-2-5 или 0,5% |
| Погрешность измерения напряжения | ± 2% (от полной шкалы) + 2 мВ |
| Уровень собств. шумов, с.к.з. |
≤ 2 мВ – в режиме полной полосы пропускания ≤ 1,5 мВ – в режиме ограничения полосы пропускания |
| Входной импеданс | (50 ± 1) Ом |
| Максимальное входное напряжение | ± 2 В (16 дБмВт) |
| ВЧ вход | соединитель К-типа (2.92 мм) совместим с SMA и PC3.5 |
| Регулируемая временная задержка между каналами | до 100 нс (с шагом 1 пс) |
|
Канал горизонтального отклонения |
|
| Режимы работы (развертка) | Основная, подсвеченная, задержанная, двойная задержанная |
| Коэффициент развертки (Кразв.) | 5 пс/дел … 3,2 мс/дел |
| Коэффициент задержки развертки (Кз.разв.) | от 5 пс/дел до зн. осн. развертки |
| Погрешность измерения временных интервалов, с.к.з. |
> 200 пс/дел: ± 0,2% oт изм. временного интервала ± 12 пс < 200 пс/дел: ± 5% oт изм. временного интервала ± 5 пс |
| Регулируемая задержка | до 1000 экранов задержанной развертки |
| Начальная задержка развертки | ≤40 нс |
| Разрешение | 64 фс (мин.) |
|
Синхронизация |
|
| Источники синхросигнала | Внешний, внешний с делителем частоты, внутренний (сигналом тактовой частоты) |
| Чувствительность |
100 мВпик (DC – 100 МГц), 200 мВпик (до 2,5 ГГц) |
| Чувствительность (вход с делителем частоты) | 200 мВпик – 1 Впик (1 – 14 ГГц) |
| Джиттер синхронизации, скз | 2 пс |
| Режимы запуска развертки | Автоколебательный, ждущий |
| Вход внешней синхронизации | соединитель SMA-типа |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 16 бит |
| Частота стробирования | 0…1 МГц |
| Объем памяти (запись) | 32…32768 точек на канал с шагом х2 |
| Режимы сбора данных | Стандартная выборка, усреднение, огибающая |
| Число усреднений | 2…4096 |
| Режим выделения огибающей | Минимум, максимум, минимум и максимум одновременно |
| Курсорные и маркерные измерения | |
| Тип маркеров | X-маркеры (время). Y-маркеры (напряжение). XY-маркеры (сигнальные маркеры) |
| Maркерные измерения | Абсолютное значение, разностное значение, напряжение, время, частота, наклон (V/s) |
| Режимы перемещения маркеров | Раздельный или связанный |
| Относительные измерения | Δ-измерения между измеряемым и опорным значениями: в %, dB или градусах фазы |
| Автоматические измерения | |
| По вертикали | Максимум, Минимум, Пик-пик, «Верхний» уровень, «Нижний» уровень, Амплитуда, «Верх-Низ» (средний ур.), Среднее значение, DC скз, AC скз, Площадь, Ср. значение за период, DC скз за период, AC скз за период, Площадь за период, +Выброс, -Выброс |
| По горизонтали | Период, Частота, +Длительность, -Длительность, Время нарастания, Время спада, +Скважность, -Скважность, +Переход, -Переход, Длительность пакета, Число периодов, Время@Mаксимум, Время@Mинимум, +Джиттер пик-пик, +Джиттер скз, -Джиттер пик-пик, -Джиттер скз |
| Статистические измерения | Текущее, Минимальное, максимальное, среднее значения, среднеквадратическое отклонение (СКО) |
| Определения вершины и основания сигнала | По гистограмме, мин/мaкс. метод или произвольно (по выбору оператора) |
| Пороги | Устанавливают в процентах, вольтах или делениях. Стандартно: 10-50-90 % или 20-50-80 % |
| Границы | Произвольная часть экрана по горизонтали |
| Режим измерения | Повторяющийся или однократный |
| Допусковый контроль | |
| Режим тeста | Сравнение до 4-х параметров сигналов по установленным допускам |
| Реакция прибора на тест | Звуковой сигнал, запоминание, остановка сбора |
|
Математика |
|
| Математические функции | Вычисление и отображение до 4-х математических функций (сигналов) |

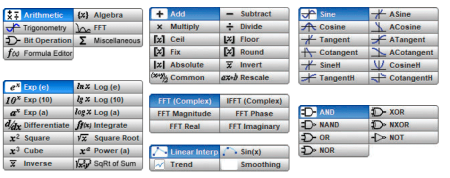

| Maтематические операторы | Сложение, Вычитание, Умножение, Деление, Инверсия, Модуль, Экспонента (e), Экспонента (10), Логарифм (e), Логарифм (10), Дифференциал, Интеграл, Обратное БПФ, Линейная интерполяция, ИнтерполяцияSin(x)/x, Сглаживание, Тренд и другие |
| Oперанды | Входной сигнал, сигналы из памяти, математические функции, спектры, а также константы |
| Анализатор спектра | |
| Количество БПФ | до 2-х БПФ одновременно |
| Маркерные измерения БПФ | Частота, разность частот, магнитуда и разность магнитуд |
| Автоизмерения БПФ | Магнитуда, разность магнитуд, КНИ, частота, разность частот |
| Тип окна наблюдения | Прямоугольное, Хэмминга, Хэннинга, плоское, Блэкмана-Харриса, Кайзера-Бесселя |
|
Гистограммы |
|
| Окно гистограммы | Вертикально или горизонтально. Построение внутри любой выбранной области экрана |
| Измеряемые параметры | Шкала, смещение, число событий в окне, максимум, размах, середина, среднее, минимум, девиация, среднее ±1 девиация, среднее ±2 девиации, среднее ±3 девиации |
|
Маски |
|
| Полигоны маски (области) | До 8 полигонов(создание или загрузка с диска) |
| Типы масок | Стандартная, автомаска, из памяти, вновь созданная, отредактированная |
| Aвтомаска | Создается автоматически как рукав допусков по обеим осям тестируемого сигнала |
| Результаты теста | Общее число бракованных точек, число бракованных точек в каждом полигоне и внутри его границ |

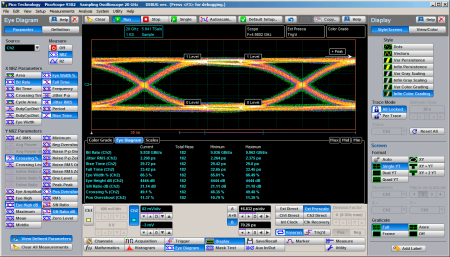

| Глазковые диаграммы | |
| Измеряемые сигналы | автоматические измерения параметров NRZ и RZ “глазковых” диаграмм |
| Измеряемые параметры | Площадь, скорость потока, период потока, время пересечения, искажения, ширина, срез, частота, временная нестабильность, период, фронт, глубина, амплитуда, высота, максимум, среднее, середина, минимум, выброс, шум, размах, основание. |
| Генератор сигналов | |
| Режимы | Импульс, NRZ/RZ (Импульс, NRZ/RZ (длина последовательности до 223 в зависимости от модели), 500 МГц тактовая частота, выход синхросигнала), 500 МГц тактовая частота, выход синхросигнала |
| Частотный диапазон | Импульсный режим (период): 8 нс … 524 мкс, Режим NRZ/RZ: 4 нс … 260 мкс |
| Сохранение и вызов сигналов | |
| Управление | Запись и вызов установок, сигналов и копий экрана |
| Запоминание/вызов на диск | Запись и вызов установок или сигналов на диск ПК (количество ограниченное его объемом) |
| Внутренняя память | Запись и вызов до 4-х сигналов (ячейки П1-П4) |
| Aвтопоиск сигналов | Обеспечивает автоустановку коэффициента отклонения и напряжения компенсации, коэффициента развертки и задержки, а также уровня синхронизации |
| Дополнительные возможности | |
| Растяжка сигналов | Сигналы из памяти, математические функции и спектры (со смещением по обеим осям) |
| Комплексная шкала | Магнитуда, фаза, магнитуда+фаза, реальная часть, мнимая часть, мнимая + реальная части. |
| Растяжка и смещение по вертикали | До 10 млн. делений или 1 млн экранов |
| Растяжка и смещение по горизонтали | До 640 делений или 64 экранов |
| Общие данные | |
| Напряжение питания | 12 В ± 5%, (универсальный AC/DC) |
| Потребляемый ток | 1,7 А максимально |
| Интерфейс | USB 2.0 и LAN |
| Системные требования к ПК | Процессор класса Pentium (или эквив.), память ОЗУ 256 Мб (30 Мб для ПО), ОС - MS Windows XP (SP2), Vista, 7 или 8 (32/64 бит), Mac OS X и Linux, порт USB |
| Рабочие условия | +5 °C … +35 °C;влажность:5%...80% при 25 °C (без образования конденсата) |
| Габаритные размеры | 170 х 260 х 40 мм |
| Масса |
1,3 кг |
