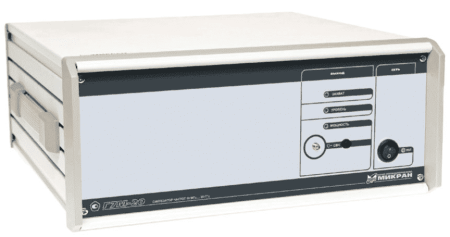

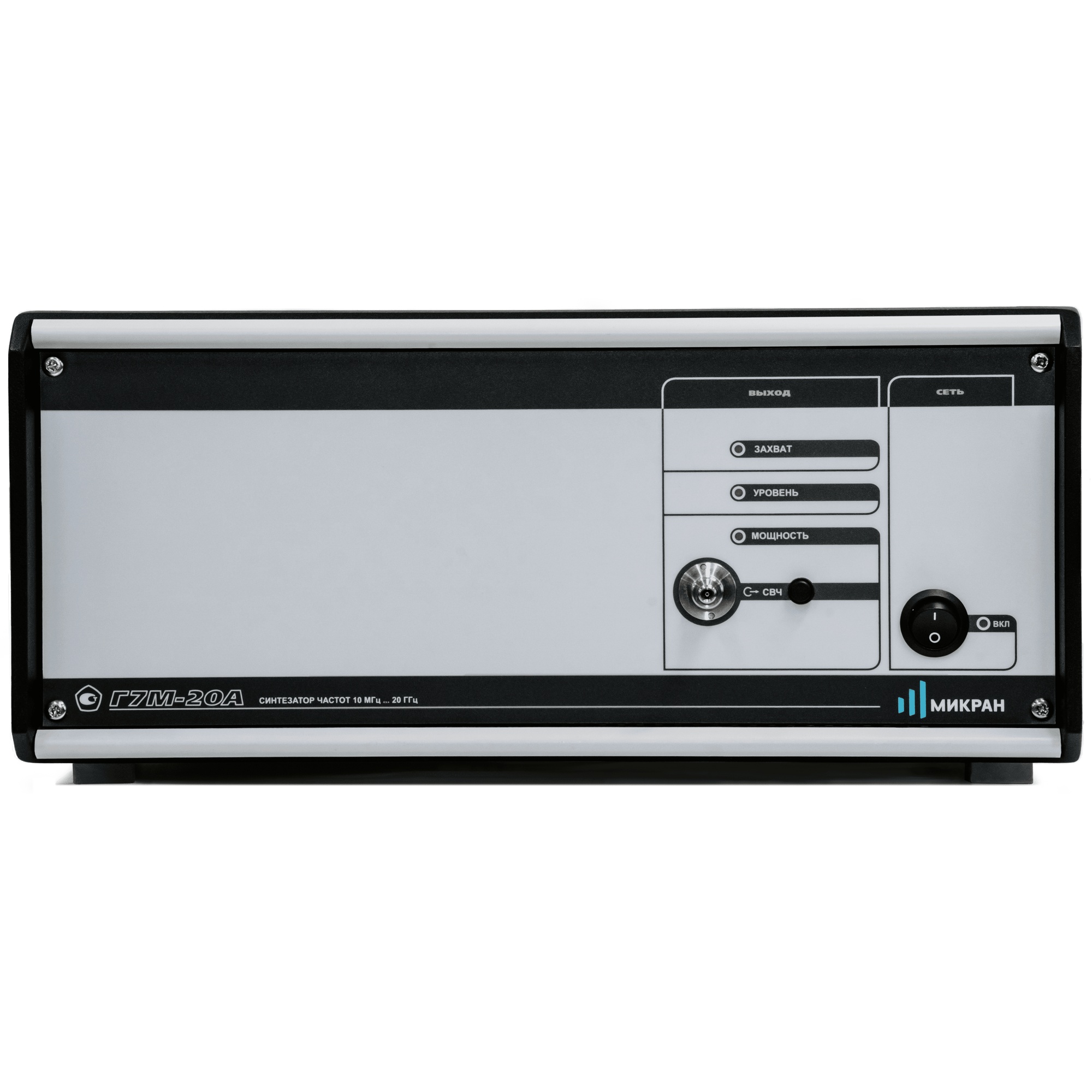

Синтезатор частот Микран Г7М-20А/4
Синтезатор частот Г7М-20А/4 производства НПФ «Микран» — модель средней частотной линейки Г7М, работающая в диапазоне от 10 МГц до 20 ГГц, с выходным СВЧ-соединителем тип 3,5 мм (розетка) — опция «13Р». Прибор внесён в Госреестр средств измерений РФ. Модификация /4 — базовая версия (аналог /1, но с разъёмом 3,5 мм) без дополнительных аппаратных опций.
Синтезатор Г7М-20А предназначен для формирования непрерывных гармонических сигналов и сигналов с импульсной модуляцией (с внешним импульсным модулятором). Область применения — исследование, настройка, испытания и контроль при производстве ВЧ- и СВЧ-устройств, используемых в радиоэлектронике, связи, радиолокации, измерительной технике. Принцип действия синтезатора основан на комбинации прямого цифрового, косвенного с системой ФАПЧ и прямого аналогового методов синтеза частот.
Разъём типа 3,5 мм — прецизионный СВЧ-соединитель, обеспечивающий стабильные параметры вплоть до верхней границы диапазона 20 ГГц и совместимый как с кабельными сборками 3,5 мм, так и с распространёнными разъёмами SMA. Прибор отличается широким диапазоном регулировки мощности выходного сигнала (до +13 дБм), высокой стабильностью частоты и мощности и низким уровнем фазовых шумов — до −120 дБн/Гц на отстройке 10 кГц от несущей 1 ГГц.
Управление осуществляется с помощью персонального компьютера с установленным ПО «Программный комплекс Г7М» по интерфейсу Ethernet; программный интерфейс совместим со стандартами IVI-COM и SCPI, что позволяет управлять синтезатором сторонним ПО и интегрировать его в автоматизированные измерительные комплексы.
Ключевые возможности и режимы работы:
- Формирование сигналов фиксированной частоты и мощности
- Сканирование по частоте с равномерным или логарифмическим шагом
- Сканирование по мощности с равномерным шагом
- Одновременное сканирование по частоте и мощности
- Сканирование по списку частот и мощностей
- Система цифровой синхронизации — стабилизация частоты от внешнего опорного генератора (1, 5, 10 или 100 МГц) или синхронизация внешних устройств от внутреннего опорного генератора
- Применение в качестве источника сигнала гетеродина при измерении параметров смесителей (совместно с анализаторами Р4М, Р2М) или второго сигнала при измерении интермодуляционных искажений (совместно с Р4М, СК4М)
Для импульсной модуляции в синтезаторах Г7М-20А используется внешний импульсный модулятор — рекомендуется применение модуляторов серии МИ1 (в исполнении МИ1-20-13-13, МИ1-20-13-13Р или МИ1-20-13Р-13Р с разъёмами 3,5 мм, соответствующими опции «13Р»). Для этой же модели дополнительно доступны опции «НЧА» (расширение диапазона частот вниз до 10 кГц) и «ТГА» (повышенная стабильность частоты).
Технические характеристики Г7М-20А/4
| Параметр | Значение |
|---|---|
| Диапазон рабочих частот | 10 МГц … 20 ГГц |
| Диапазон установки уровня мощности выходного сигнала (без опций) | −20…+13 дБм |
| Погрешность установки уровня мощности, −20…+13 дБм | ±1 дБ |
| КСВН выхода СВЧ | < 1,7 |
| Дискретность установки частоты выходного сигнала | 1 Гц |
| Относительная погрешность установки частоты (внутр. опорный генератор, за 1 год, без опции «ТГА») | ±1×10⁻⁶ |
| Время установления нового значения частоты | < 1 мс |
| Дискретность установки мощности выходного сигнала | 0,1 дБ |
| Время установления нового значения мощности | < 200 мкс |
| Тип выходного соединителя | тип 3,5 мм, розетка (опция «13Р») |
Уровень фазовых шумов, дБн/Гц (диапазон 8…16 ГГц):
| Отстройка | 100 Гц | 1 кГц | 10 кГц | 100 кГц | 1 МГц | 10 МГц |
|---|---|---|---|---|---|---|
| Значение | −65 | −95 | −100 | −100 | −100 | −125 |
Уровень паразитных составляющих (диапазон 4…15 ГГц), дБн, не более:
| Тип составляющих | Значение |
|---|---|
| Гармонические | −40 |
| Субгармонические (2…15 ГГц) | −50 |
| Негармонические (8…16 ГГц) | −50 |
Комплектация
Синтезатор частот Г7М-20А, кабель Ethernet, кабель питания, программное обеспечение «Программный комплекс Г7М», эксплуатационная документация, транспортировочный кейс, свидетельство о поверке.
| Параметр | Значение | |||||||||||
|
Диапазон рабочих частот без опций с опцией «НЧА» |
10 МГц …20 ГГц 10 кГц …20 ГГц |
|||||||||||
|
Диапазон установки уровня мощности выходного сигнала, дБм без опций с опцией «АТА/70» с опцией «АТА/110» |
−20…+13
−90…+10
−130…+10
|
|||||||||||
|
Погрешность установки уровня мощности выходного сигнала, дБ −20…+15 (+13) дБм −20…+7 дБм −90…−20 дБм |
± 1
—
± 1,5
|
|||||||||||
| КСВН выхода СВЧ | < 1,7 | |||||||||||
| Дискретность установки частоты выходного сигнала, Гц | 1 | |||||||||||
|
Относительная погрешность установки частоты при работе от вну- треннего опорного генератора в течение одного года без опции «ТГА» с опцией «ТГА» |
± 1 × 10−6 ± 1 × 10−7 |
|||||||||||
| Время установления нового значения частоты, мс | < 1 | |||||||||||
| Дискретность установки мощности выходного сигнала, дБ | 0,1 | |||||||||||
| Время установления нового значения мощности, мкс | < 200 | |||||||||||
|
Уровень гармонических составляющих, дБн, не более 10 кГц…10 МГц 10…125 МГц 0,125…4 ГГц 4…15 ГГц 15…20 ГГц 20…40 ГГц |
−30 −35 −50 −40 −50 −35 |
|||||||||||
|
Уровень субгармонических составляющих, дБн, не более 10 кГц…2 ГГц 2…15 ГГц 15…40 ГГц |
−50 −40 |
|||||||||||
|
Уровень негармонических составляющих, дБн, не более 0 кГц…10 МГц 10…125 МГц 125…250 МГц 250…500 МГц 0,5…1 ГГц 1…2 ГГц 2…4 ГГц 4…8 ГГц 8…16 ГГц 16…32 ГГц 32…40 ГГц |
−60 −50 −80 −75 −70 −65 −60 −55 −50 −45 −40 |
|||||||||||
| Встроенный импульсный модулятор (опция «ИМА») | ||||||||||||
| Длительность фронта/среза огибающей радиоимпульса, нс | < 10 | |||||||||||
| Минимальная длительность импульса, нс | 20 | |||||||||||
|
Сжатие длительности радиоимпульса относительно длительности импульса модулирующего сигнала, нс |
< 6 | |||||||||||
| Подавление мощности в паузе, дБ | > 70 | |||||||||||
| Внутренний генератор импульсов (опция «ИМА», опция «ГИП») | ||||||||||||
| Длительность импульсов | 20 нс …3,99999998 с | |||||||||||
| Период повторения импульсов | 40 нс …4 с | |||||||||||
|
Дискретность установки длительности и периода повторения им- пульсов, нс |
10 | |||||||||||
