Универсальный портативный анализатор является незаменимым инструментом для выполнения регламентных измерительных задач в полевых условиях.

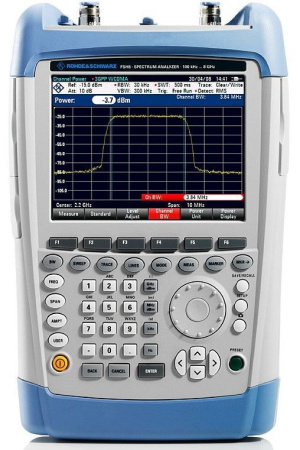

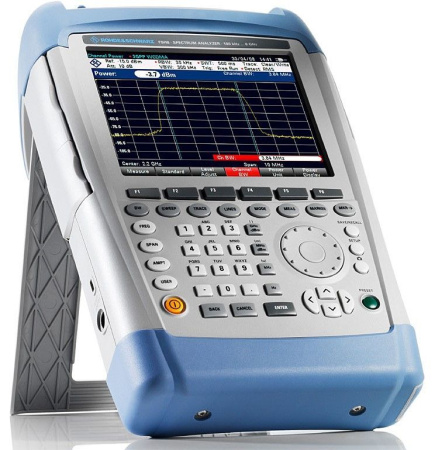

Портативный анализатор спектра R&S FSH представляет собой анализатор спектра, анализатор цепей, анализатор кабелей и антенн, анализатор обнаружения источников помех и измеритель мощности. Наделенный функциями анализатор делает полевые измерения простыми и эффективными. Прочная конструкция и встроенная рукоятка делают прибор идеальным для выполнения любых задач вне помещений.
- От 9 кГц до 20 ГГц
- Превосходная чувствительность (с предусилителем) на уровне < –161 дБмВт (1 Гц)
- Универсальный анализатор: анализатор спектра, анализатор цепей и CAT
- Встроенный следящий генератор, КСВН-мост, инжектор питания
- Прочный влагозащищенный корпус для использования в полевых условиях
| Параметр | Значение | |
| Частотный диапазон | 9 кГц…13,6 ГГц | |
| Разрешение | 1 Гц | |
| Температурная стабильность источника опорной частоты | штатно | ± 1х10-6 (0 °C ... +50 °C) |
| с опцией FSH-Z114 | ± 4х10-10 (0 °C ... +50 °C) | |
| Изменение погрешности источника опорной частоты (старение) | штатно | ± 1х10-6/год |
| с опцией FSH-Z114 | ± 3,6х10-9/год | |
| Погрешность опорной частоты |
с опцией FSH-Z240 (GPS-приемник) |
± 2,5х10-8 |
| Маркер | Разрешение | 0,1 Гц |
| Погрешность | ± (частота маркера × погрешность опорной частоты + 10% × полоса пропускания + 1/2 (полоса обзора/количество точек развертки-1)) + 1 Гц) | |
| Количество точек развертки | 631 | |
| Шаг | полоса обзора / 630 | |
| Счетчик частоты | Разрешение | 0,1 Гц / 0,1 мГц |
| Погрешность | ± (частота × погрешность опорной частоты + 1/2 младшего разряда) | |
| Полоса обзора | Нулевая, 10 Гц…максимальная частота | |
| Погрешность полосы обзора | ± 1% | |
|
Плотность фазовых шумов (f = 500 МГц) |
30 кГц | <–95 дБн (1 Гц), тип. –105 дБн (1 Гц) |
| 100 кГц | <–100 дБн (1 Гц), тип. –110 дБн (1 Гц) | |
| 1 МГц | <–120 дБн (1 Гц), тип. –127 дБн (1 Гц) | |
| Полоса пропускания ПЧ | -3 дБ | 1 Гц… 3 МГц, с шагом 1-3 |
| нулевая полоса обзора | 10 МГц, 20 МГц | |
| Полоса пропускания ПЧ (-6 дБ ) - опция R&S® FSH-K43 | 200 Гц, 9 кГц, 120 кГц, 1 МГц | |
| Избирательность фильтров по уровням (60 дБ / 3 дБ) | <5:1 | |
| Погрешность установки полосы пропускания ПЧ |
<5% (1 Гц ≤ RBW ≤ 300 кГц) <10% (300 Гц ≤ RBW ≤ 1 МГц) |
|
| Полоса пропускания видео | -3 дБ | 1 Гц … 3 МГц, с шагом 1-3 |
| нулевая полоса обзора | 10 МГц | |
| Диапазон измерения уровня | Уровень собственных шумов … +30 дБм | |
| Максимальный уровень на входе | RF аттен. ≥10 дБ |
50 В (постоянное напряжение) +30 дБм (1 Вт) мощность CW RF Power +33 дБм (2 Вт) макс. опасный уровень (меньше 3 с) 150 В (импульсное напряжение) 10 мВтс (макс. энергия в импульсе, длительность импульса 10 мкс) |
| RF аттен. <10 дБ |
50 В (постоянное напряжение) +20 дБм (100 мВт) мощность CW RF Power +23 дБм (200 мВт) макс. опасный уровень (меньше 3 с) 50 В (импульсное напряжение) 1 мВтс (макс. энергия в импульсе, длительность импульса 10 мкс) |
|
|
Средний уровень шумов (типично) 0 дБ аттенюатор, RBW=100 Гц, VBW=10 Гц, детектор выборка, нормализован к 1 Гц |
предусилитель выкл. | |
| 9 кГц...100 кГц | < –108 дБм, –118 дБм (тип.) | |
| 100 кГц...1 МГц | < –115 дБм, –125 дБм (тип.) | |
| 1 МГц...10 МГц | < –136 дБм, –144 дБм (тип.) | |
| 10 МГц...2 ГГц | < –141 дБм, –146 дБм (тип.) | |
| 2 ГГц...3,6 ГГц | < –138 дБм, –143 дБм (тип.) | |
| 3,6 ГГц...5 ГГц | < –142 дБм, –146 дБм (тип.) | |
| 5 ГГц...6,5 ГГц | < –140 дБм, –144 дБм (тип.) | |
| 6,5 ГГц...13,6 ГГц | < –136 дБм, –141 дБм (тип.) | |
| предусилитель вкл. | ||
| 100 кГц...1 МГц | < –133 дБм, –143 дБм (тип.) | |
| 1 МГц...10 МГц | < –157 дБм, –161 дБм (тип.) | |
| 10 МГц...1 ГГц | < –161 дБм, –165 дБм (тип.) | |
| 1 ГГц...2 ГГц | < –159 дБм, –163 дБм (тип.) | |
| 2 ГГц...5 ГГц | < –155 дБм, –159 дБм (тип.) | |
| 5 ГГц...6,5 ГГц | < –151 дБм, –155 дБм (тип.) | |
| 6,5 ГГц...8 ГГц | < –147 дБм, –150 дБм (тип.) | |
| 8 ГГц...13,6 ГГц | < –158 дБм, –162 дБм (тип.) | |
| Абсолютная амплитудная погрешность (Доверительный уровень 95%) | ± 1,0 дБ | |
| Точка пересечения со второй гармоникой (SHI) | 20 МГц...1,5 ГГц | +40 дБм |
| 1,5 ГГц...3 ГГц | +30 дБм | |
| 3 ГГц...4 ГГц | +20 дБм | |
| 4 ГГц...10 ГГц | +60 дБм | |
|
Относительный уровень помех, вызванный интермодуляционными искажениями третьего порядка по входу смесителя (2 синусоиды, уровень сигнала 2 × –20 дБмВт, ВЧ-ослабление 0 дБ, предусилитель выкл.) |
< 300 МГц | <-54 дБн (TOI +7 дБм, тип.+11 дБм) |
| 300 МГц...3,6 ГГц | <-60 дБн (TOI +10 дБм, тип.+16 дБм) | |
| >3,6 ГГц | <-46 дБн (TOI +3 дБм, тип.+10 дБм) | |
| Комбинационные искажения | <-60 дБн | |
|
Собственные комбинационные помехи (вх. терминатор 50 Ом, RBW ≤ 30 кГц, аттенюатор = 0 дБ, трекинг генератор выкл) |
<-90 дБм | |
| Аттенюатор | 0...40 дБ с шагом 5 дБ | |
| Отображение уровня | Логарифмическая шкала | 1 / 2 / 3 / 5 / 10 / 20 / 30 / 50 / 100 / 120 / 150 дБ, 10 диапазонов |
| Линейная шкала | 0 до 100%, 10 диапазонов | |
| Количество точек | 631 | |
| Количество графиков | 2 | |
| Тип детектора |
выборка, положительный пиковый, отрицательный пиковый, автомат. пиковый, среднеквадратический квазипиковый (опция R&S® FSH-K43) |
|
| Операции над графиками | непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка | |
| Установка опорного уровня | -200 дБм...+30 дБм | |
| Единицы измерения | дБм, дБмВ, дБмкВ, В, Вт | |
| Погрешность измерения | Абсолютная погрешность измерения уровня (доверит. интервал 95%) | < 1 дБ |
| Нелинейность отображения уровня (0...50 дБ) | < 0,2 дБ | |
| Абсолютная погрешность установки уровня | < 0,1 дБ | |
| Диапазон |
100 мкс… 1000 с (нулевой обзор) 20 мс …1000 с (10 Гц ≤ полоса обзора ≤ 600 МГц) 20 мс × полоса обзора / 600 MГц...1000 с (полоса обзора > 600 МГц) |
|
| Погрешность |
1% (нулевой обзор) 3% (полоса обзора ≥10 Гц) |
|
| Источник запуска | свободный, видео, внешний | |
| Внешний запуск |
0,7 В (переход верхний на нижний) 2,4 В (переход нижний на верхний) |
|
| Строб. запуск | источник | внешний |
| задержка | 10 мкс...100 с, мин. разрешение 10 мкс (или 1% от задержки) | |
| длительность | 10 мкс...100 с, мин. разрешение 10 мкс (или 1% от длительности) | |

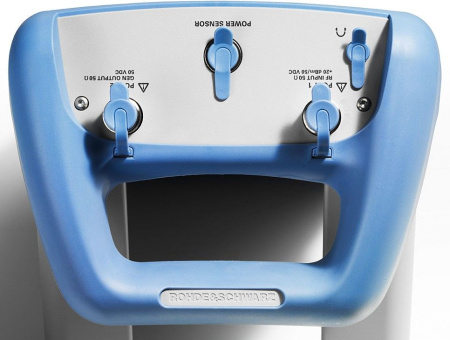

| ВЧ вход (RF вход) | Соединитель | N-типа (female) |
| Импеданс | 50 Ом | |
| КСВН |
1,5 (100 кГц ≤ f ≤ 1 ГГц) 2 (1 ГГц < f ≤ 6 ГГц) 3 (6 ГГц < f ≤ 13,6 ГГц) |
|
| Выход AF | Импеданс | 32 Ом |
| Тип модуляции | АМ и ЧМ | |
| Разъем | 3,5 мм мини Jack | |
| Напряжение (откр. контур) | 0...100 мВскз | |
|
Вход датчика мощности (Power sensor) |
Разъем |
7-ми контактный тип Binder 712 female |
|

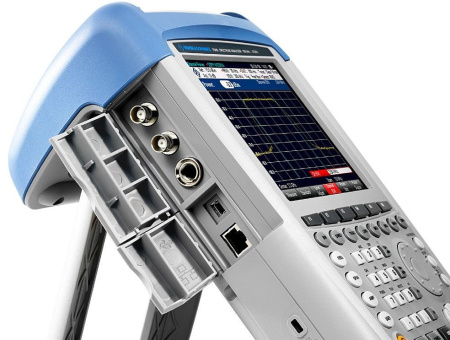

BNC 1 (External reference, external trigger) |
Режим | Опорный генератор, внешний запуск |
| Разъем | BNC | |
| Импеданс | 50 Ом | |
| Опорный генератор |
Частота опорного генератора 10 МГц Уровень 0 дБм |
|
| Внешний запуск |
0,7 В (переход верхний на нижний) 2,4 В (переход нижний на верхний) |
|
|
BNC 2 (IF Out) |
Частота | 54,4 МГц |
| Дисплей | Графический цветной, 640 × 480 пикселей | |

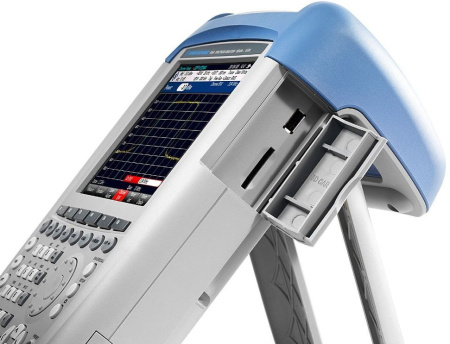

| Память | Внешняя |
USB 1.1 или 2.0 (≤32 Гб) 5000 измерений и графиков |
| Внутренняя | 256 измерений и графиков | |
| Удаленное управление R&S® FSH-K40 |
USB 1.1 тип А USB 2.0 тип B LAN интерфейс 10/100 Base-T, RJ-45 |
|
| Аккумуляторная батарея R&S® HA-Z306 | Тип | Литий-ионный аккумулятор |
| Емкость |
4,5 Ач (стандарт R&S® HA-Z204) 6,75 ч (опционально R&S® HA-Z206) |
|
| Время работы от полностью заряженной батареи |
3 ч (стандарт R&S® HA-Z204) 4,5 ч (опционально R&S® HA-Z206) |
|
| Напряжение | 7,2 В | |
| Источник питания R&S® HA-Z201 | Входные параметры | 100 В...240 В AC, 50/60 Гц, 0,7 А |
| Выходные параметры | 15 В, 2 А | |
| Источник внешнего постоянного напряжения | 14 В...16 В | |
| Потребляемая мощность | 12 Вт | |
| Габаритные размеры | 194 × 300 × 69 мм | |
| Масса | 3 кг | |
