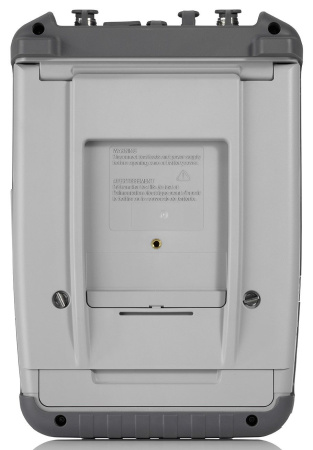

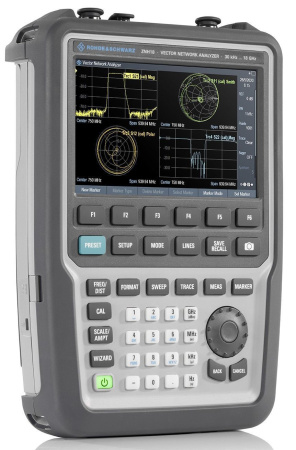

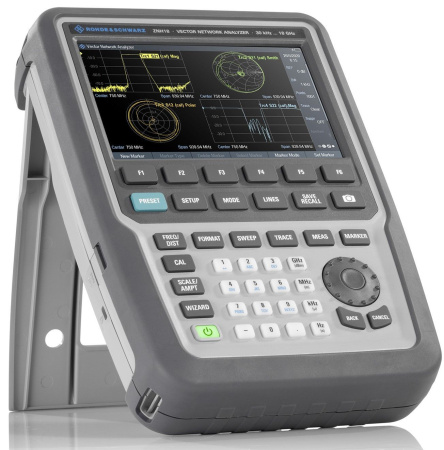

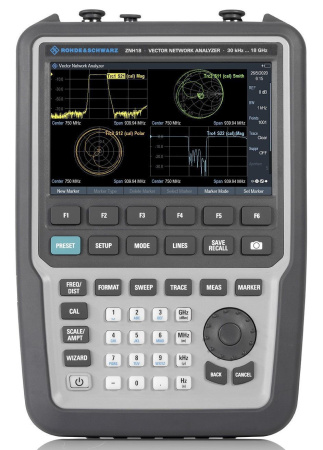

R&S ZNH представляет собой полноценный двухпортовый портативный векторный анализатор цепей, который обеспечивает выполнение однопортовых измерений кабелей и антенн, а также полных двухпортовых измерений S-параметров. Сенсорный интерфейс прост в использовании, а меню обзора конфигурации делает подготовку к измерениям более эффективной. Несмотря на свои компактные размеры, анализатор R&S®ZNH совершенен в каждой детали и обладает превосходными рабочими характеристиками, предоставляя все необходимые функции.
Ключевые факты
- Диапазон частот от 30 кГц до 4/8/18/26,5 ГГц
- Однопортовые измерения кабелей и антенн в базовой комплектации
- Измерение S-параметров (S11, S12, S21, S22) в базовой комплектации
- Динамический диапазон 100 дБ (тип.) для измерений развязки фильтров и антенн
- Антибликовый дисплей, компактные размеры, защищенный корпус (IP51)
| Параметр | Значение |
|
Диапазон частот |
от 30 кГц до 8 ГГц |
| Количество тестовых портов | 2 |
| Стандартные функции измерения | однопортовый кабель и измерение отражения и передачи антенны (измерение отражения и пропускания,однопортовые потери в кабеле, измерение DTF) |
| двухпортовый векторный анализ сети S11, S21, S12, S22 | |
| Формат результата |
величина дБ этап развернутая фаза cмит линейная величина настоящий воображаемый КСВ полярный групповая задержка |
| Методы калибровки |
нормализация отражений (открытая и короткая) отражение (OSM) нормализация передачи (P1 и P2) нормализация передачи в обоих направлениях ТОСМ УОСМ |
| Динамический диапазон | 100 дБ (тип.) |
| Выходная мощность | 0 дБм (тип.) |
| Величина шума трассировки (RMS) | 0,0015 дБ (тип.) |
| Фаза шума кривой (RMS) | 0,0015 ° (тип.) |
| Скорость измерения | 761 мкс на точку |
| Количество точек измерения по выбору | от 3 до 16001 |
| Диапазон измерения | от 10 Гц до 100 кГц с шагом 1/3/10 |
| Максимальный номинальный входной уровень |
CW ВЧ-мощность 23 дБм (= 0,2 Вт) пиковая мощность ВЧ 26 дБм (= 0,4 Вт) |
| Режим выходного напряжения смещения постоянного тока | внутренний от +2 В до +32 В с шагом 0,1 В (номинал) |
| Общие данные | |
| Размер дисплея | емкостный сенсорный экран 7 дюймов |
| Разрешение дисплея | WVGA 800 x 480 пикселей |
| Аккумулятор (R & S®HA-Z306) |
емкостью 72 Втч (версия E) 74,5 Вт · ч (версия F и выше) напряжение 11,25 В (номинальное, версия E) 10,8 В (ном., Версия F и выше) |
| Время работы | с новым полностью заряженным аккумулятором 4 часа |
| Размеры | 202 x 294 x 76 мм |
| Вес | 3,1 кг |
