Госреестр:№ 75840-19 до: 20.08.2024 |

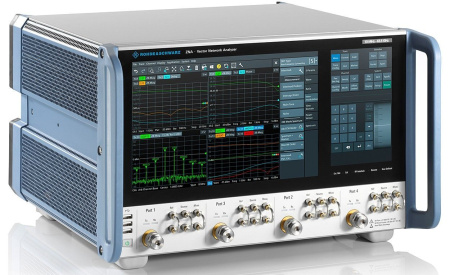

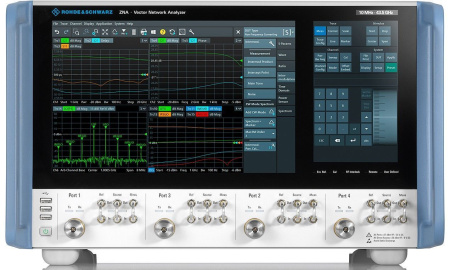

Векторные анализаторы цепей R&S®ZNA — серия высококлассных ВАЦ от компании R&S с уникальной аппаратной концепцией, превосходными ВЧ-характеристиками и широким набором программных функций. R&S®ZNA — это высокоэффективная, универсальная и компактная измерительная система с сенсорным управлением и ориентированным на ИУ решением, позволяющая определять характеристики как активных, так и пассивных устройств.
- 10 MHz to 26.5/43.5/50/67 GHz (R&S®ZNA26/43/50/67)
- Выпускаются 2- и 4-портовые модели
- Превосходные ВЧ-характеристики
- До четырех встроенных источников
- Уникальное и интуитивно-понятное сенсорное управление
| Параметр |
Значение |
||
| Диапазон частот |
от 10 МГц до 43,5 ГГц |
||
|
ном. от 100 кГц с опцией -B16 |
|||
| Разрешение по частоте | Стандартно | 1 Гц | |
| С опцией ZNA-K19 | 1 мГц | ||
| Количество измерительных портов | 2 или 4 | ||
| Импеданс | 50 Ω | ||
|
Погрешность установки частоты источника выходного сигнала |
Стандартно | +/-1 × 10-6 | |
| С опцией ZNA-B4 | +/-1 × 10-7 | ||
| Количество точек измерений | на трассу | от 1 до 100’001 | |
| Полосы фильтров ПЧ | Стандартно | от 1 Гц до 1,5 МГц | |
| С опцией ZNA-K17 | от 1 Гц до 30 МГц | ||
| Динамический диапазон (более подробно смотрите спецификацию к приборам) | |||
|
ZNA26 и ZNA43 (при использовании дополнительных ступенчатых аттенюаторов или прямого доступа к источникам и приемникам) |
Стандартно | до 129 дБ (тип. 139 дБ) | |
| c опцией ZNA-B3x | до 137 дБ (тип. 147 дБ) | ||
| c опцией ZNAxx-B16 | до 127 дБ (тип. 137 дБ) | ||
| c опциями -B16,-B2x,-B3n | до 134 дБ (тип. 144 дБ) | ||
|
ZNA26 и ZNA43 (при использовании прямого доступа к приемникам) |
c опцией ZNAxx-B16 | до 128 дБ (тип. 136 дБ) | |
| c опциями -B16,-B2x,-B3n | до 133 дБ (тип. 146 дБ) | ||
|
Максимально достижимый динамический диапазон (с опциями -B16, -B3x, при конфигурации с обратным ответвителем на приемном порту, при максимальной выходной мощности и полосе ПЧ 1 Гц) |
тип. 170 дБ | ||
| Время измерения 1 точки | Режим CW, ПЧ 1 МГц | 2,2 мкс | |
| Стабильность трассы | от 500 МГц до 20 ГГц | < 0,005 дБ (тип 0,002 дБ) | |
| Точность измерения параметра передачи | в диапазоне: от 200 МГц до 10 ГГц | - | |
| для S21 и S12 от -30дБм до 0 дБм |
+/-0,04 дБ / +/-0,7 |
||
| Точность измерения параметра отражения | в диапазоне: от 40 МГц до 10 ГГц | - | |
| для значений S11 и S22: 0 дБм | +/-0,11 дБ / +/-0,8 | ||
| Диапазон выходной мощности | |||
| Без опции ступ. аттенюатора ZNA26-B21…-B24 | от 10 МГц до 16 ГГц | - | |
| от 16 ГГц до 20 ГГц | - | ||
| от 20 ГГц до 25 ГГц | - | ||
| от 25 ГГц до 26,5 ГГц | - | ||
| Без опции ступ. аттенюатора ZNA43-B21…-B24 | от 10 МГц до 16 ГГц |
от -80 дБм до +15 дБм (тип.+20 дБм) |
|
| от 16 ГГц до 20 ГГц |
от -80 дБм до +14 дБм (тип.+18 дБм) |
||
| от 20 ГГц до 25 ГГц |
от -80 дБм до +12 дБм (тип.+15 дБм) |
||
| от 25 ГГц до 30 ГГц |
от -80 дБм до +9 дБм (тип.+12 дБм) |
||
| от 30 ГГц до 40 ГГц |
от -80 дБм до +6 дБм (тип.+9 дБм) |
||
| С опцией -B21…-B24 | от -120 дБм | ||
|
Максимальный уровень мощности на входе |
номинально | +13 дБм | |
| уровень разрушения | +27 дБм / 30 ВDC | ||
| Ступенчатые аттенюаторы источника (опции -B21/ -B22/ -B23/ -B24) | |||
| для всех моделей | ослабление | 0-70 дБ, шаг 10 дБ | |
| Ступенчатые аттенюаторы приемника (опции -B31/ -B32/ -B33/ -B34) | |||
| для всех моделей | ослабление | 0-35 дБ, шаг 5 дБ | |
| Общие характеристики | |||

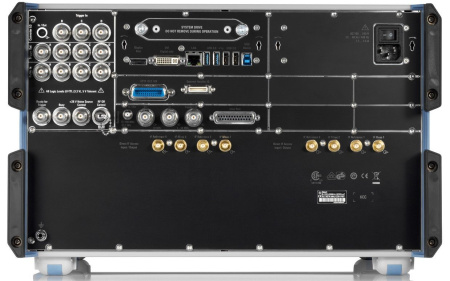

| Интерфейсы | LAN, USB (2.0, 3.0), DVI-D, USER CONTROL | ||
| Дисплей (цветной сенсорный) | Основной экран |
Диагональ 30,7 см (12,1 дюйма) Разрешение 1280-800, 125 dpi |
|
| Дополнительный экран |
Диагональ 17,8 см (7 дюймов) Разрешение 480-800, 125 dpi |
||
| Питание | Сеть переменного тока 100-240 В, 50-60 Гц 400 Гц | ||
| Потребляемая мощность |
2-портовые модели макс. 450 Вт 4-портовые модели макс. 550 Вт |
||
| Габаритные размеры (ШхВхГ) | 462х285х463 мм | ||
| Масса |
2-портовые модели 24 кг (30 кг в упаковке) 4-портовые модели 29 кг (35 кг в упаковке) |
||
