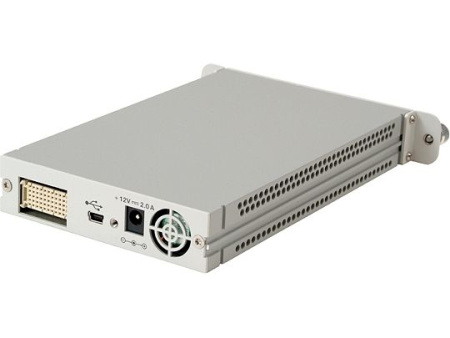

Артикул:
U2701A
|
Госреестр:№ 80249-20 до: 23.12.2025 |
Цена по запросу
Варианты цен
Цена по запросу
Под заказ
В корзину
Купить в 1 клик
Основные возможности
- 100 МГц
- 2 аналоговых канала
- Более точный анализ электронных устройств благодаря глубокой памяти 32 Мвыб и частоте дискретизации 1 Гвыб/с
- Функция Plug-and-Play упрощает настройку
- Развитая систем запуска, автоматические измерения, математические функции и др.
- Пакет программ Keysight Measurement Manager (KMM) делает конфигурирование измерений более удобным
- Интерфейс USB 2.0 упрощает документирование результатов измерений
Комплектация
- Адаптер переменного/постоянного тока 12 В, 2 A и кабель питания
- Интерфейсный кабель USB с разъемами Standard A и Mini-B
- Комплект для монтажа в шасси
- Компакт-диск Keysight Automation-Ready (содержит набор библиотек ввода/вывода Keysight IO Libraries Suite)
- Компакт-диск с кратким руководством по вводу в эксплуатацию модульных приборов Keysight с шиной USB и справочной информацией
- Краткое руководство по работе с программой Keysight Measurement Manager (KMM)
- Сертификат калибровки
|
Параметр |
Значение |
|
|
Полоса пропускания (на уровне - 3 дБ) |
от 0 до 100 МГц | |
| Запуск по осциллографическим каналам | ||
| Чувствительность запуска | < 10 мВ/дел: 1 дел или 5 мВ (большее из значений) | |
| ? 10 мВ/дел: 0,6 дел | ||
| Система сбора данных | ||
| Реальновременная частота дискретизации | ||
| 2 чередующихся канала | 1 Гвыб/с | |
| по каждому каналу | 500 Мвыб/с | |
| Стандартная глубина памяти | Нормальный запуск | Однократный запуск |
| 2 чередующихся канала | 32 Мвыб | 64 Мвыб |
| по каждому каналу | 16 Мвыб | 32 Мвыб |
| Разрешение по вертикали | 8 бит | |
| Режим обнаружения пиков | Есть | |
| Усреднение | любое число от 1 до 999 | |
| Фильтр | Интерполяция Sin[x])/x для коэффициентов развёртки от 1 нс/дел до 100 нс/дел | |
| Режимы развёртки | Auto (автоматический), Normal (по условию запуска), Single (однократный) | |
| Система вертикального отклонения | ||
| Осциллографические каналы | одновременный сбор данных по каналам 1 и 2 | |
| При связи по переменному току |
U2701A: от 3,5 Гц до 100 МГц |
|
| Расчётное время нарастания |
U2701A: 3,5 нс |
|
| Реальновременная полоса пропускания | U2701A: 100 МГц | |
| Коэффициенты отклонения | от 2 мВ/дел до 5 В/дел (1 MОм) | |
| Макс. входное напряжение | 30 В СКЗ, 42 В (пик. значение), кат. защиты CAT I | |
| Диапазон смещения | ± 4 дел | |
| Динамический диапазон | ± 4 дел | |
| Входной импеданс | 1 МОм (?16 пФ) | |
| Связь по входу | по переменному току (AC), постоянному току (DС),заземление входа | |
| Ограничение полосы пропускания | 25 МГц | |
| Горизонтальная развертка | ||
| Коэффициенты развертки | от 1 нс/дел до 50 с/дел | |
| Погрешность временной базы | 20х10-6 | |
| Диапазон задержки | ||
| до запуска | –100% | |
| после запуска | +100% | |
| Режимы развертки | Main (основная), Roll (прокрутка), XY | |
| Положение точки отсчета времени | Center (центр) | |
| Система запуска | ||
| Источники | канал 1 (Ch 1), канал 2 (Ch 2), внешний (Ext) | |
| Режимы | Normal (по условию запуска), Single (однократный), Auto (автоматический) | |
| Время удерживания запуска | 60 нс | |
| Режимы запуска | по перепаду, длительности импульса, ТВ сигналу | |
| Автонастройка | нажатием одной клавиши автоматически настраиваются все каналы | |
| Запуск по осциллографическим каналам | ||
| Диапазон (внутренний запуск) | ± 4 деления от центра экрана | |
| Вид связи в тракте запуска | AC (связь по переменному току, < 15 Гц), | |
| LF Reject (подавление низкочаст. помех, ? 35 кГц), | ||
| HF Reject (подавление высокочаст. помех, ? 35 кГц) | ||
| Внешний (EXT) запуск | ||
| Входной импеданс | 1 МОм: ? 16 пФ | |
| Макс. входное напряжение | 30 В СКЗ, 42 В (пик. значение), кат. защиты CAT I | |
| Диапазон |
связь по постоянному току: уровень запуска ±1,25 В и ±2,5 В |
|
| Длительность импульса запуска | ||
| Чувствительность уровня запуска | > 2,5 нс | |
| Для установки диапазона ±1,25 В | от 0 до 100 МГц: 100 мВ | |
| > 100 МГц: 200 мВ | ||
| Для установки диапазона ±2,5 В | от 0 до 100 МГц: 250 мВ | |
| > 100 МГц: 500 мВ | ||
|
Дисплей |
||
| Интерполяция | Sin[x]/x | |
| Виды отображения сигналов | точки и вектора | |
| Послесвечение | выключено, бесконечное | |
| Формат отображения | XY, прокрутка | |
| Измерения и математические функции | ||
| Автоматические измерения | Результаты непрерывно обновляются. Курсоры отслеживают выбранное измерение. | |
| Амплитудные параметры | Размах, макс. значение, мин. значение, среднее значение, амплитуда, уровень вершины, уровень основания, СКЗ (AC), СКЗ (DC), выброс за фронтом, выброс до фронта, пик-фактор, СКЗ отклонение | |
| Временные параметры | Частота, период, длительность положительного и отрицательного импульса, коэффициент заполнения для положительного и отрицательного импульса, длительность фронта и среза, задержка, фаза | |
| Частотные параметры | Макс. пик | |
|
Курсоры |
||
| Режимы | Ручной | |
| Тип | Время, напряжение и частота (БПФ) | |
| Измерения | DT, DV, частота, Peak Scan (БПФ), DPeak | |
| Математические функции | Сложение, вычитание, умножение, БПФ, деление | |
| Интерфейс | Hi-Speed USB 2.0, устройство класса USBTMC 488.2 | |
| Соединители | BNC | |
| Габаритные размеры | 117,00 х 180,00 х 41,00 мм (с амортизаторами) | |
| 105,00 х 175,00 х 25,00 мм (без амортизаторов) | ||
| Масса | 534 г (с амортизаторами), 482 г (без амортизаторов) | |
