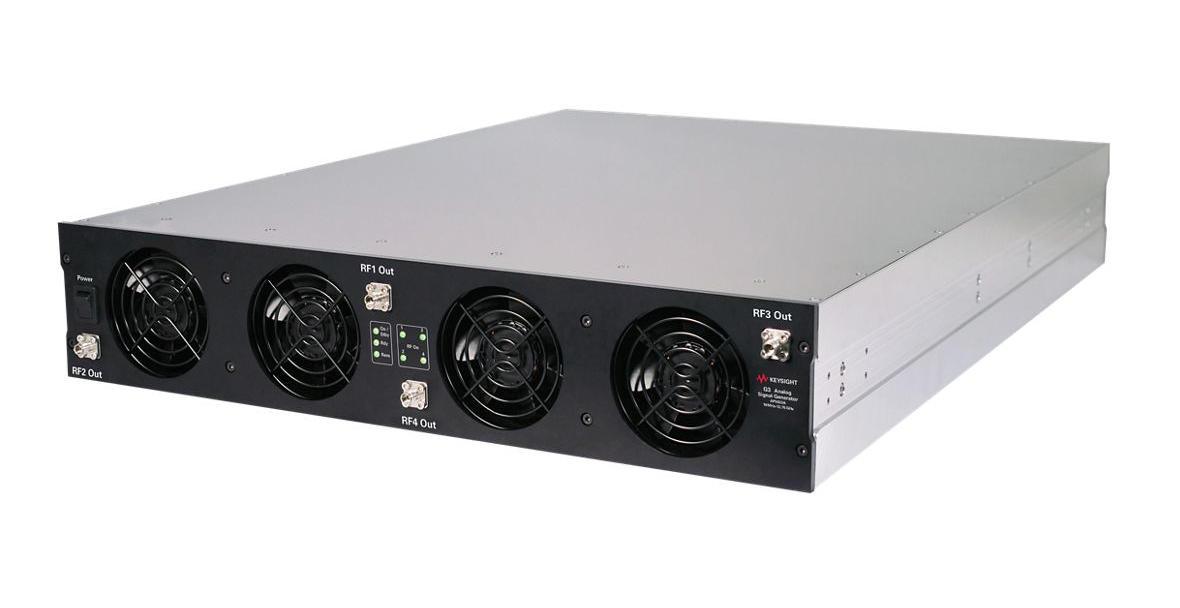

Keysight AP5022A представляет собой многоканальную модификацию аналогового генератора сигналов, конструктивно выполненную в стандартном корпусе высотой 2U для установки в 19-дюймовую стойку. Прибор способен вмещать до 4 независимых или фазово-когерентных измерительных каналов с верхней границей частоты до 54 ГГц. Модель AP5022A является идеальной платформой для построения сложных многоканальных испытательных систем, требующих строго фиксированных и долговременных фазовых соотношений между всеми источниками ВЧ-мощности. Высокочастотные порты межприборной синхронизации CLK (6 ГГц) позволяют объединять несколько блоков AP5022A в единый масштабный измерительный комплекс с общим когерентным полем фаз. Соответствие стандартам MIL-PRF-28800F гарантирует стабильность работы.
Технические характеристики:
• Количество каналов: До 4 независимых ВЧ-выходов в одном блоке.
• Частотный охват: от 9 кГц до 54 ГГц на каждый канал.
• Потребляемая мощность: До 200 Вт (80 Вт базовый блок + 30 Вт на каждый активный канал).
• Условия окружающей среды: Уровни устойчивости соответствуют MIL-PRF-28800F Class 3/4.
Преимущества:
• Высокая концентрация СВЧ-каналов в минимальном стоечном объеме (19" 2U).
• Минимальный фазовый дрейф между каналами благодаря единой подсистеме OCXO.
• Межприборная масштабируемость за счет сквозных портов CLK 6 ГГц.
Область применения:
• Моделирование сигнальных пучков для фазированных антенных решеток (ФАР).
• Комплексная проверка радиоприемных трактов многоканальных систем MIMO.
• Автоматизированные производственные линии тестирования ВЧ-микросхем.
Комплектация:
• Многоканальный аналоговый генератор сигналов Keysight AP5022A;
• Сетевой кабель питания;
• Комплект для монтажа в 19-дюймовую стойку;
• Драйверы управления, программное обеспечение и техническая документация;
• Паспорт и сертификат первичной калибровки.
ХАРАКТЕРИСТИКИ:
|
Конструктивное исполнение: |
19-дюймовый корпус высотой 2HU (Rack mount) |
|
Число каналов: |
До 4 ВЧ-выходов |
|
Диапазон частот: |
9 кГц ... 54 ГГц на канал |
|
Энергопотребление: |
Макс. 200 Вт (80 Вт + 30 Вт/канал) |
|
Условия эксплуатации: |
0 ... +45 °C; высота до 4600 м |
|
Масса прибора: |
Около 18 kg (полная конфигурация) |
МАТЕРИАЛЫ:
|
Внутреннее шасси: |
Оцинкованная сталь, экранированные алюминиевые отсеки |
