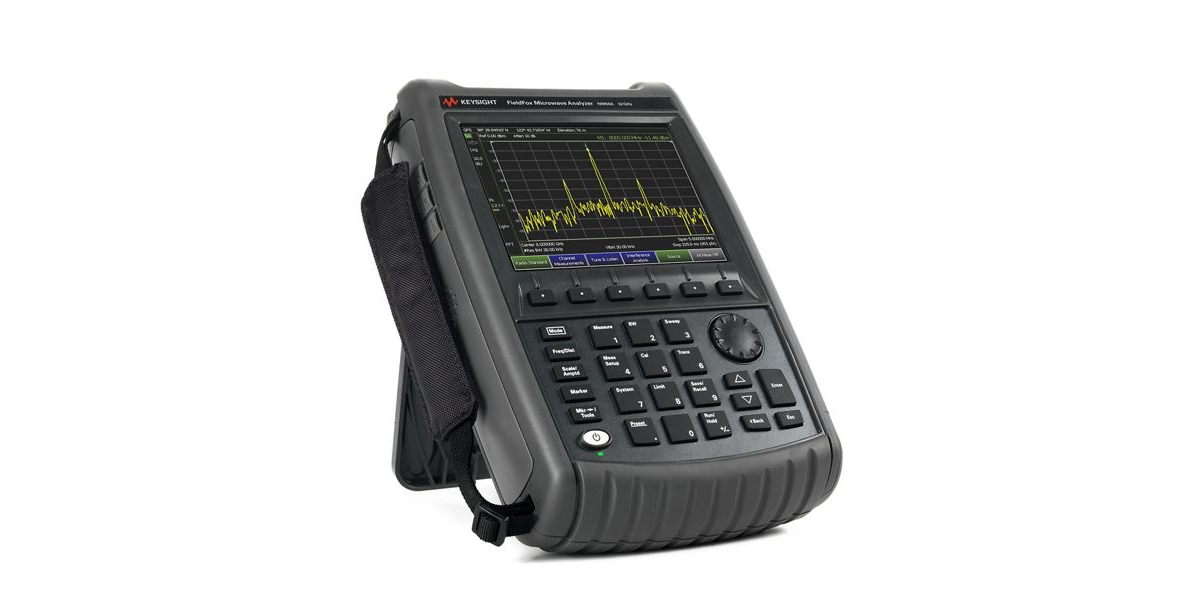

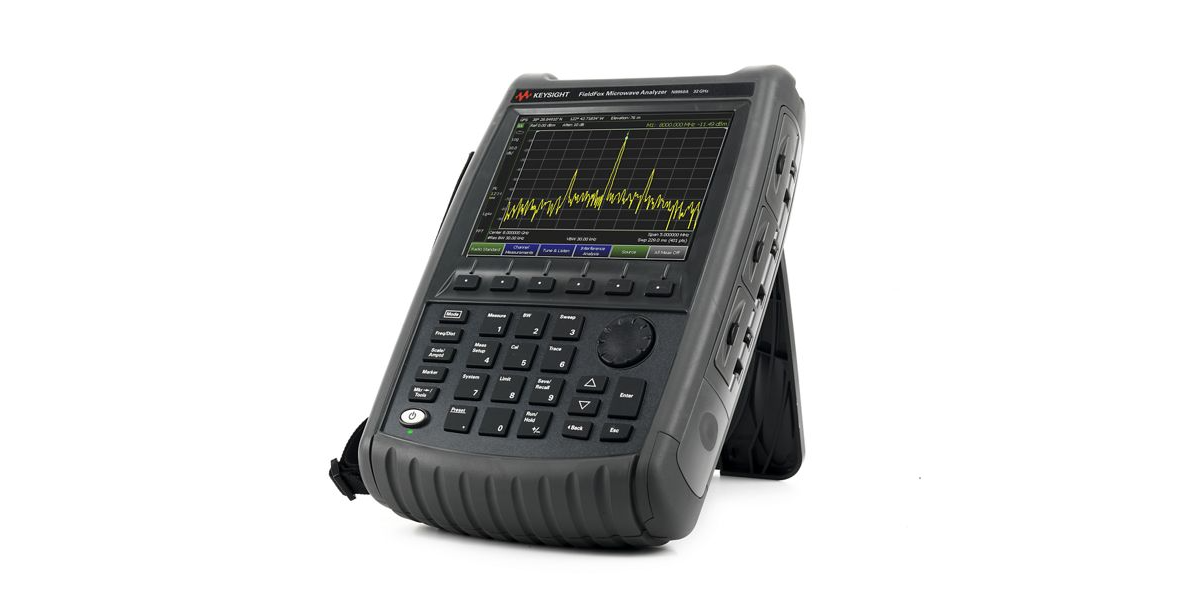

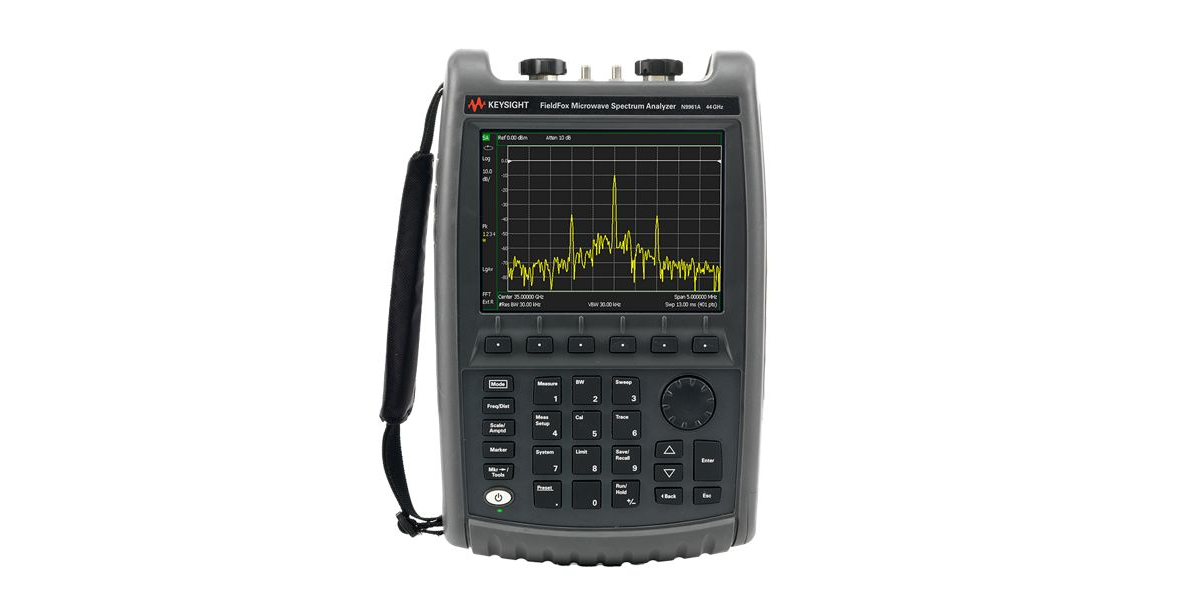

Портативный анализатор спектра Keysight FieldFox N9961A
Портативный СВЧ-анализатор спектра Keysight FieldFox N9961A спроектирован для точного контроля спектра и детального анализа структуры сложных сигналов в диапазоне частот до 44 ГГц. Конструкция данного прибора оптимизирована под жесткие условия эксплуатации, исключая наличие вентиляционных отверстий. Высокая стабильность измерительного тракта гарантирует повторяемость результатов при температурных колебаниях от -10 до 55°C. Аппаратная архитектура поддерживает возможность глубокой модернизации (например, опции RTSA, предусилителя и аналогового демодулятора).
Технические характеристики:
• Диапазон анализируемых частот: от 5 кГц до 44 ГГц.
• Погрешность встроенного опорного генератора частоты: ±0.7 ppm.
• Разрешение по частоте (до 40 ГГц): 5.36 Гц.
• Количество точек измерения трассы: от 101 до 10 001.
• Входной номинальный импеданс: 50 Ом.
Преимущества:
• Возможность прецизионного анализа сигналов диапазона КВЧ (Q-диапазон) в полевом переносном формате.
• Соответствие стандарту пыле- и влагозащищенности корпуса IP53 без применения внешних резиновых чехлов.
• Эргономичный пользовательский интерфейс с большими кнопками для удобной работы в защитных перчатках.
• Удаленная автоматизация измерений по стандартным протоколам и командам SCPI через порт LAN.
Область применения:
• Обслуживание, тестирование и юстировка радиорелейных линий связи, функционирующих в диапазонах частот до 44 ГГц.
• Проведение частотного мониторинга и выявление побочных ЭМ-излучений промышленного оборудования.
• Пусконаладка наземных и бортовых СВЧ-узлов систем спутниковой телеметрии и радиолокации.
• Инспекция радиочастотного ресурса государственными надзорными органами.
Комплектация:
• Анализатор спектра Keysight FieldFox N9961A;
• Литий-ионный аккумулятор;
• Сетевой адаптер питания;
• Защитная сумка-кофр с ремнем для транспортировки;
• Интерфейсный кабель USB;
• Документация (сертификат калибровки и инструкция).
ХАРАКТЕРИСТИКИ:
|
Режим измерения: |
Высокочастотный портативный анализатор спектра (Spectrum Analyzer) |
|
Частотный диапазон спектрометра: |
5 кГц ... 44 ГГц (настраивается со сдвигом до 0 Гц) |
|
Разрешение установки частоты (до 40 ГГц): |
5.36 Гц |
|
Точность встроенного генератора тактов: |
±0.7 ppm в интервале температур -10 до +55°C |
|
Абсолютная точность по частоте с GPS: |
±0.010 ppm |
|
Скорость деградации (старения) опоры: |
±1 ppm/год (не более ±3.5 ppm суммарно за 20 лет службы) |
|
Максимальное число точек развертки трассы: |
До 10 001 точек (настраивается во всем диапазоне) |
|
Входное волновое сопротивление: |
50 Ом |
|
Физические габариты (ВхШхГ): |
292 x 188 x 72 мм |
|
Вес (включая перезаряжаемый АКБ): |
3.2 кг |
|
Механические и вибротесты конструкции: |
Соответствие жесткому стандарту MIL-PRF-28800F Класс 2 |
|
Индекс герметичности корпуса прибора: |
IP53 по стандарту IEC/EN 60529 (без использования внешнего чехла) |
|
Рабочий диапазон внешних температур: |
-10°C ... +55°C (для режима RTSA: -10°C ... +45°C) |
МАТЕРИАЛЫ:
|
Конструкция внешнего кожуха: |
Ударопрочный герметичный инженерный термопласт без воздушных сквозных решеток |
|
Входной ВЧ коннектор Входа (Порт 1): |
Прецизионный радиочастотный тракт тип 2.4 мм (розетка), инструментальная нержавеющая сталь |
|
Материал ламелей разъема: |
Закаленная бериллиевая бронза с гальваническим покрытием чистым золотом |
