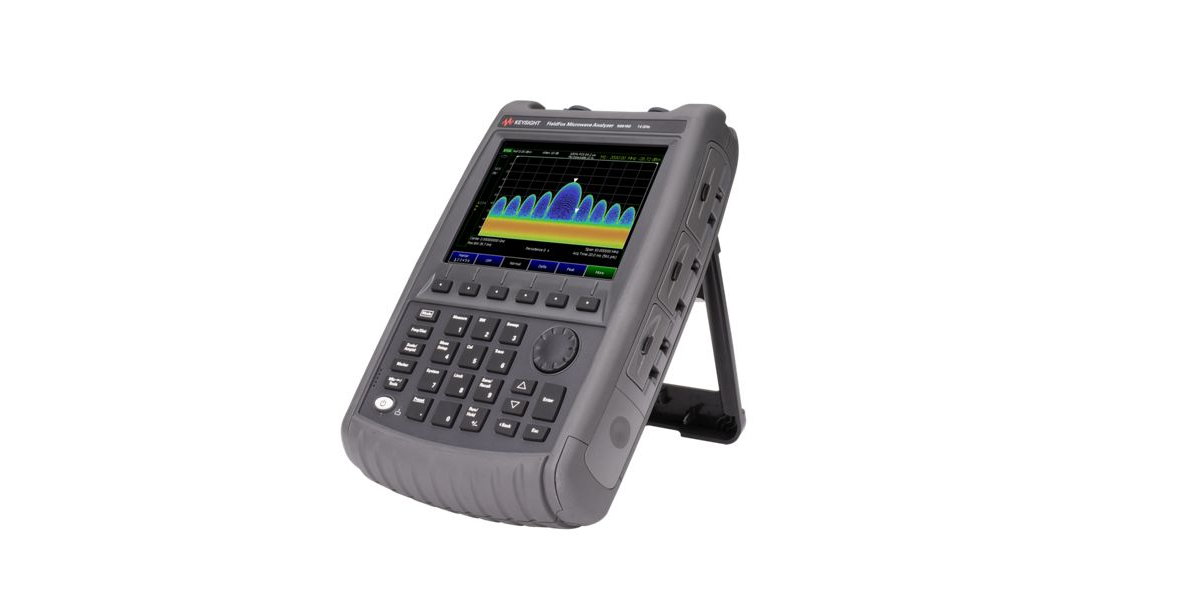

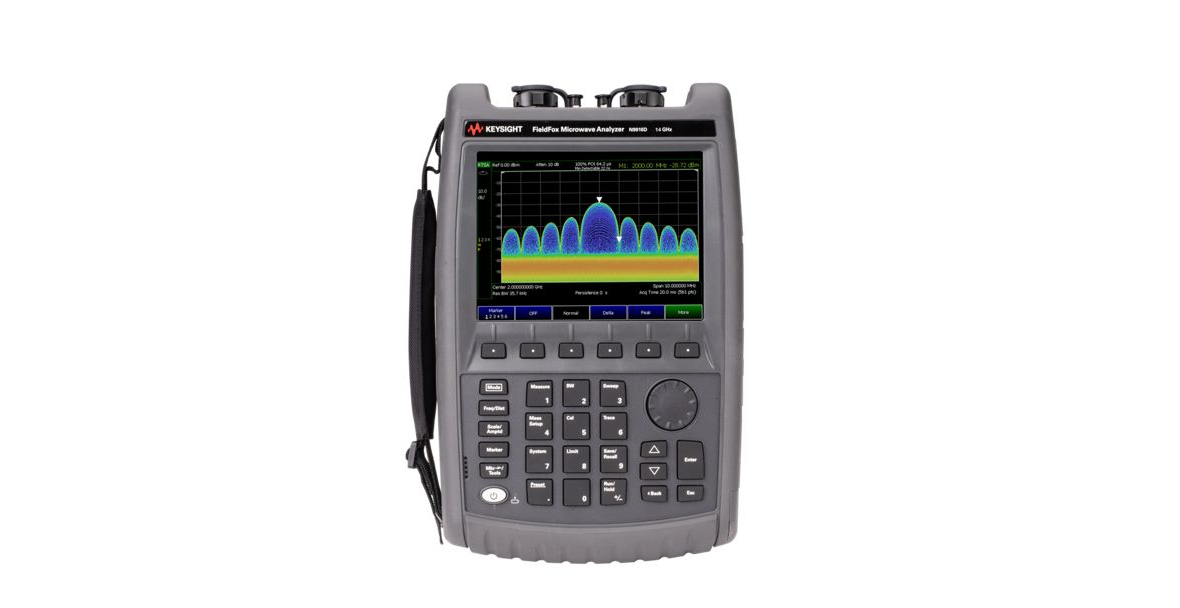

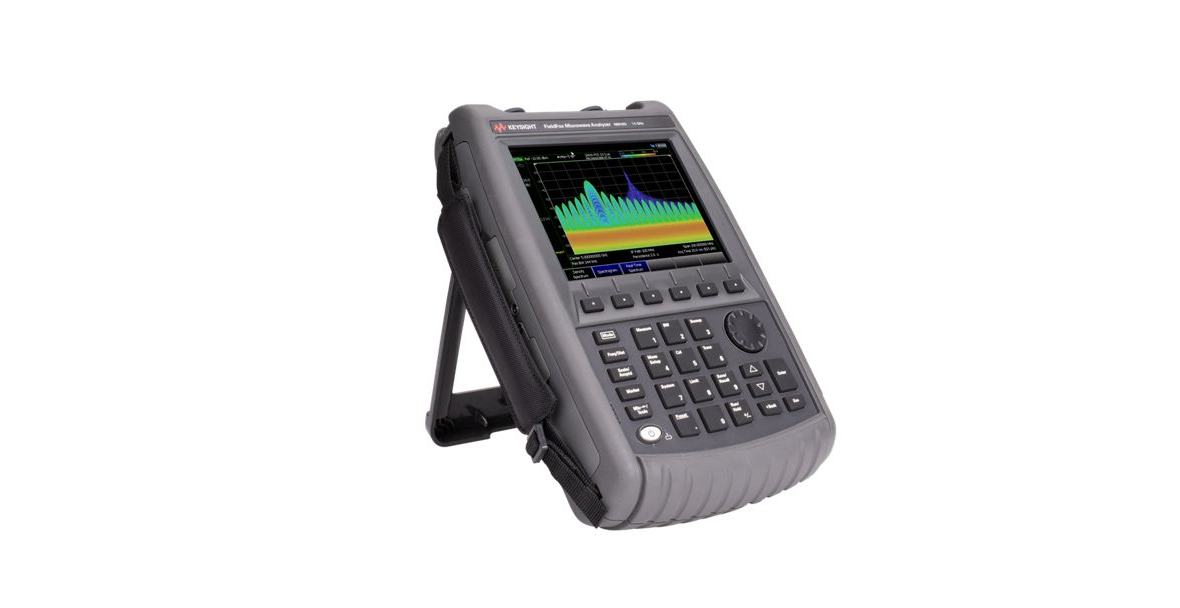

Портативный СВЧ-Анализатор Keysight N9917A
Портативный СВЧ-анализатор Keysight N9917A FieldFox — компактный и прочный прибор «всё в одном», объединяющий функции анализатора антенно-фидерных устройств, векторного анализатора цепей и анализатора спектра в диапазоне частот до 18 ГГц. Это удобное решение для тех, кто хочет купить портативный анализатор Keysight для полевых измерений, техобслуживания антенно-фидерных трактов и оперативной диагностики СВЧ-оборудования.
N9917A входит в линейку FieldFox — приборов, разработанных специально для жёстких условий эксплуатации: монтажных площадок, вышек сотовой связи, аэропортов, промышленных объектов. Малый вес и автономное питание от аккумулятора делают его незаменимым инструментом для инженеров, выполняющих измерения вне лаборатории.
Основные возможности анализатора Keysight N9917A
- Диапазон частот: до 18 ГГц
- Стандартная конфигурация включает анализатор антенно-фидерных устройств (Cable & Antenna Analyzer)
- Опции векторного анализатора цепей (VNA), анализатора спектра, измерителя мощности, векторного вольтметра (VVM) и других режимов

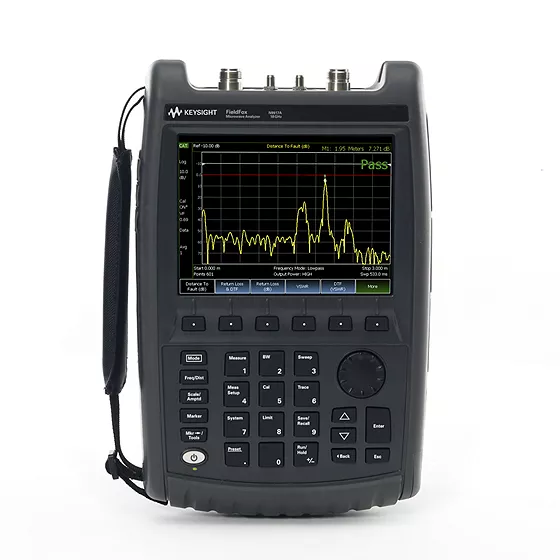

- Возможность одновременного измерения расстояния до неоднородности (DTF) и параметров отражения в одном свипе
- Одновременное измерение всех четырёх S-параметров
- Высокая точность измерений в режиме анализатора спектра (±0,5 дБ) без предварительного прогрева, в том числе в полевых условиях эксплуатации
- Функция QuickCal упрощает и ускоряет процесс калибровки без дополнительных калибровочных мер
- Компактный корпус и небольшая масса — 3,0 кг, удобство переноски и работы одной рукой
Технические характеристики Keysight N9917A
Диапазон частот: 30 кГц (5 кГц в режиме анализатора спектра) — 18 ГГц
Количество портов: 2
Точность измерений (анализатор спектра): ±0,5 дБ
Масса: 3,0 кг
Питание: от сети переменного тока или от аккумуляторной батареи
Комплектация
- Адаптер для питания от сети переменного тока
- Кабель питания
- Аккумуляторная батарея
- Кабель для подключения к локальной сети LAN
- Сумка с ремнями для переноски прибора за спиной или на плече
- Краткое справочное руководство и руководство пользователя
Области применения
- Научно-исследовательские лаборатории
- Производственный контроль и испытания
- Метрологические службы
- Разработка и отладка электронных устройств
ХАРАКТЕРИСТИКИ:
|
Конфигурация (базовая / опциональная): |
CAT (анализ кабелей/антенн); VNA (ВAЦ); SA (анализатор спектра) |
|
Диапазон частот измерителя САТ / VNA: |
30 кГц ... 18 ГГц (с программной опцией V5K: 5 кГц ... 18 ГГц) |
|
Диапазон частот измерителя SA: |
5 кГц ... 18 ГГц (настраивается от 0 Гц) |
|
Предельная погрешность опоры частоты: |
±0.7 ppm (типовая ±0.4 ppm); ±0.010 ppm (с GPS) |
|
Разрешение по частоте (до 20 ГГц): |
2.68 Гц |
|
Полосы пропускания ПЧ (режим VNA): |
10 Гц, 30 Гц, 100 Гц, 300 Гц, 1 кГц, 3 кГц, 10 кГц, 30 кГц, 100 кГц |
|
Диапазон точек трассы: |
От 101 до 10 001 точек (любое число через SCPI) |
|
Импеданс встроенного ВЧ тракта: |
50 Ом номинальный (75 Ом при использовании внешних адаптеров) |
|
Габаритные параметры (ВхШхГ): |
292 x 188 x 72 мм |
|
Вес нетто изделия с АКБ: |
3.0 кг |
|
Классификация по устойчивости к среде: |
MIL-PRF-28800F Class 2 |
|
Класс защиты от пыли и воды корпуса: |
IP53 согласно IEC/EN 60529 |
|
Температуры эксплуатации (сеть / АКБ): |
-10°C ... +55°C / -10°C ... +50°C |
МАТЕРИАЛЫ:
|
Материал литья корпуса: |
Высокопрочный термопластичный полимер без вентиляционных каналов охлаждения |
|
Тип ВЧ соединителей Порт 1 и Порт 2: |
Коаксиальный соединитель N-type (розетка), закаленная нержавеющая сталь |
|
Центральный проводник разъема: |
Высокопроводящая бериллиевая бронза, гальваническое золочение |
