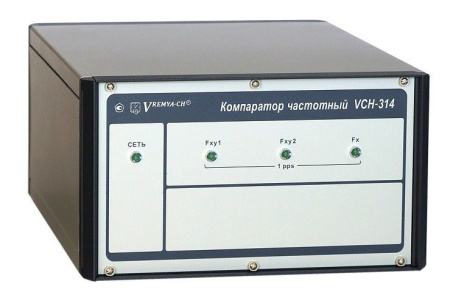

Компаратор частотный двухканальный VCH-314, предназначен для измерения относительной разности и нестабильности частот, изменений («набега») фазы сигналов частоты и времени.
Основные области применения:
- разработка, производство и испытания стандартов частоты и времени;
- в метрологии при проведении измерений с целью определения метрологических параметров стандартов частоты и времени в процессе их эксплуатации и в системах хранения времени;
- в составе автоматизированных измерительных комплексов;
- при проведении научных исследований.
Измерение с использованием двух идентичных измерительных каналов и применение корреляционной обработки, позволяет повысить точность проводимых измерений и определять измеряемые параметры для каждого исследуемого сигнала отдельно.

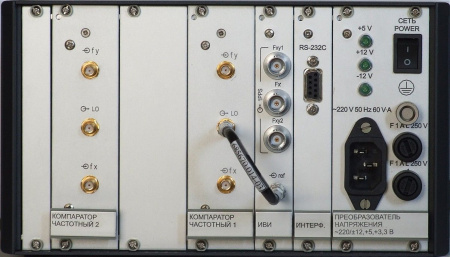

Управление компаратором — посредством персонального компьютера. Представление результатов измерений и текущей информации осуществляется на экране в виде таблиц и графиков с возможностью сохранения результатов измерений в памяти. Интерфейс RS-232C. В комплект поставки входит специальное программное обеспечение для работы в среде Microsoft Windowsтм.
|
Параметр |
Значение |
|
Входные сигналы |
синусоидальные: частота 5 МГц, 10 МГц, 100 МГц, среднеквадратическое значение напряжения (1,0±0,2) В, на нагрузке 50 Ом |
|
Диапазон рабочих температур |
от плюс 5 до плюс 40°С |
|
Габаритные размеры (Ш×В×Г) |
235×142×312 мм |
|
Масса |
не более 8 кг |
|
Питание компаратора |
от сети переменного тока 220 В, 50 Гц |
|
Потребляемая мощность |
не более 30 ВА |
|
Срок службы |
не менее 12 лет |
Метрологические характеристики
|
Нестабильность частоты, вносимая |
Время |
Для полосы |
Режим |
|
|
Одноканальный |
Двухканальный |
|||
|
τи=1 с |
10000 Гц |
1,0×10−11 |
||
|
τи=10 с |
1,0×10−12 |
|||
|
τи=100 с |
1,0×10−13 |
|||
|
τи=1000 с |
1,0×10−14 |
|||
|
τи=1 с |
3 Гц |
8,0×10−14 |
2,0×10−14 |
|
|
τи=10 с |
2,0×10−14 |
5,0×10−15 |
||
|
τи=100 с |
3,×10−15 | 1,5×10−15 | ||
|
τи=1000 с |
5,0×10−16 |
5,0×10−16 |
||
|
Предел измерения относительной |
±1,0×10−6 — для полосы пропускания 10000 Гц |
|||
