Универсальный портативный анализатор является незаменимым инструментом для выполнения регламентных измерительных задач в полевых условиях.

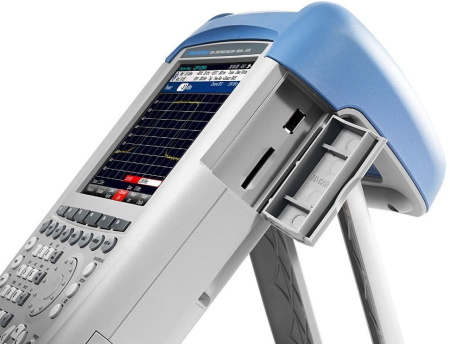

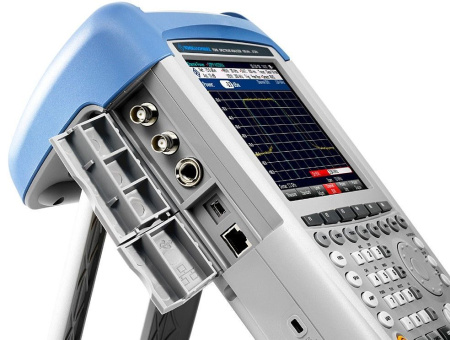

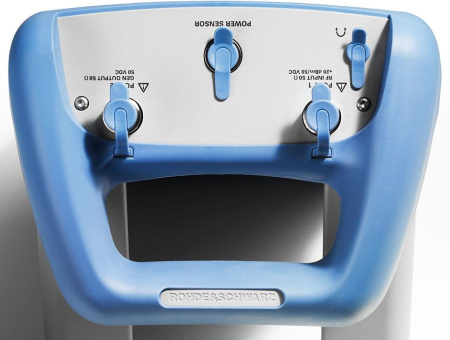

Портативный анализатор спектра R&S FSH представляет собой анализатор спектра, анализатор цепей, анализатор кабелей и антенн, анализатор обнаружения источников помех и измеритель мощности. Наделенный функциями анализатор делает полевые измерения простыми и эффективными. Прочная конструкция и встроенная рукоятка делают прибор идеальным для выполнения любых задач вне помещений.
- От 9 кГц до 20 ГГц
- Превосходная чувствительность (с предусилителем) на уровне < –161 дБмВт (1 Гц)
- Универсальный анализатор: анализатор спектра, анализатор цепей и CAT
- Встроенный следящий генератор, КСВН-мост, инжектор питания
- Прочный влагозащищенный корпус для использования в полевых условиях
|
Параметр |
Значение |
||||
|
Диапазон частот |
от 9 кГц до 20 ГГц |
||||
|
Точность воспроизведения частоты |
2,5 × 10-6 |
||||
|
Полосы разрешения |
От 1 Гц до 3 МГц |
||||
|
Точность воспроизведения частоты |
2,5 х 10-6 |
||||
|
Максимальная полоса демодуляции |
До 20 МГц |
||||
|
Средний уровень собственных шумов (DANL) |
без предусилителя, полоса разрешения = 1 Гц (нормиров.) |
||||
| на частоте 3,6 ГГц | <–138 дБмВт, –143 дБмВт (тип.) | ||||
| на частоте 8 ГГц | <–136 дБмВт, –141 дБмВт (тип.) | ||||
|
на частоте 13,6 ГГц |
|||||
| на частоте 20 ГГц | < –130 дБмВт, –135 дБмВт (тип) | ||||
|
с предусилителем, полоса разрешения = 1 Гц (нормиров.) |
|||||
| на частоте 3,6 ГГц | <–155 дБмВт, –159 дБмВт (тип.) | ||||
| на частоте 8 ГГц | <–147 дБмВт, –150 дБмВт (тип.) | ||||
|
на частоте 13,6 ГГц |
<–158 дБмВт, –162 дБмВт (тип.) |
||||
| на частоте 20 ГГц | <–150 дБмВт, –155 дБмВт (тип.) | ||||
|
Точка пересечения третьего порядка |
от 300 МГц до 3,6 ГГц |
>10 дБмВт, ном. +15 дБмВт |
|||
| от 3,6 ГГц до 8 ГГц | >3 дБмВт, ном. +10 дБмВт | ||||
| от 3,6 ГГц до 13,6 ГГц | >3 дБмВт, ном. +15 дБмВт | ||||
| от 13,6 ГГц до 20 ГГц | >3 дБмВт, ном + 10 дБмВт | ||||
|
Фазовый шум |
на частоте 500 МГц |
– |
|||
|
при отстройке 30 кГц |
< -95 дБн (1 Гц), ном. -105 дБн (1 Гц) |
||||
|
при отстройке 100 кГц |
< -100 дБн (1 Гц), ном. -110 дБн (1 Гц) |
||||
|
при отстройке 1 ГГц |
< -120 дБн (1 Гц), ном. -127 дБн (1 Гц) |
||||
|
Детекторы |
отсчетов, пиковый (макс./мин.), автопиковый, среднеквадратичный, квазипиковый (опция FSH-K43) |
||||
|
Погрешность измерения уровня |
10 МГц < f ≤ 3,6 ГГц |
<1 дБ, ном. 0,5 дБ |
|||
| 3,6 МГц < f ≤ 8 ГГц | <1,5 дБ, ном. 1 дБ | ||||
| 3,6 ГГц< f ≤ 13,6 ГГц | < 1,5 дБ, ном. 0,5 дБ | ||||
| 13,6 ГГц< f ≤ 20 ГГц | |||||
|
Дисплей |
6,5" цветной ЖК-дисплей с VGA-разрешением |
||||
|
Время работы от батарей |
HA-Z204, 4 A*ч |
до 3 ч |
|||
|
(без следящего генератора) |
HA-Z206, 6 A*ч |
до 4,5 ч |
|||
|
Габаритные размеры(Ш × В × Г), мм |
194 х 300 х 69 |
||||
| Масса, кг | 3 | ||||
