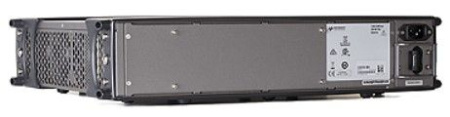

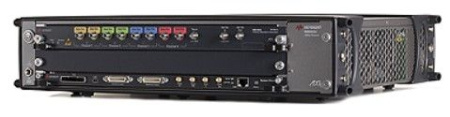

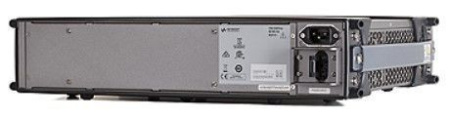

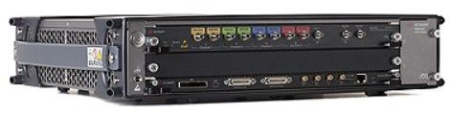

Новый генератор сигналов произвольной формы Keysight M8196A сочетает высочайшее быстродействие, широкий диапазон частот и высокую плотность каналов. Прибор имеет частоту дискретизации до 92 Гвыб./с и обеспечивает формирование сигналов со скоростью передачи данных до 64 Гбод одновременно по 4 каналам в однослотовом модуле в формате AXIe.
Функциональные возможности
- Генератор сигналов произвольной формы с высочайшим быстродействием, широким диапазоном частот и высокой плотностью каналов
- Высокая плотность каналов: 1, 2 или 4 канала в каждом модуле в формате AXIe (число каналов можно увеличить с помощью программной лицензии)
- Встроенная функция калибровки частотной и фазовой характеристики для обеспечения высокой чистоты выходного сигнала
- Встроенные входы и выходы тактового сигнала
Основные области применения
Для решения прикладных задач со скоростями передачи данных 200 Гбит/с, 400 Гбит/с и 1 Тбит/с требуется новый класс генераторов сигналов, обеспечивающих одновременно высокое быстродействие, точность и гибкость при формировании сигналов.
- Когерентные оптические системы (LR4, CFP2, ACO и др.) — четыре синхронизированных канала обеспечивают эмуляцию и предыскажения двух независимых сигналов с I/Q модуляцией со скоростью до 64 Гбод
- Тестирование приемников в предельных режимах — особенно удобно для тестирования многоуровневых и многоканальных интерфейсов (NRZ, PAM4, PAM8, DMT и др.) со скоростью передачи данных до 64 Гбод
- Квантовая физика и перспективные исследования — формирование любых сигналов произвольной формы, задаваемых математическими формулами, сверхкоротких прецизионных импульсов и сверхширокополосных импульсов с линейной частотной модуляцией
| Параметр | Значение |
| Аналоговая полоса частот, по уровню –3 дБ, за исключением спада характеристики по закону sin(x)/x) | 32 ГГц (тип.) |
| Мин. время нарастания импульсного сигнала (между уровнями 20 и 80%) | 9 пс (тип.), с коррекцией АЧХ, 14 пс (тип), без коррекции АЧХ |
| Максимальная частота дискретизации/разрешение ЦАП |
92 Гвыб/c / 8 бит |
| Число каналов | 1/2/4 |
| Импеданс, тип соединителей | 50 Ом, 2,4 мм |
| Глубина памяти на канал | 512 квыб |
| Внешний опорный генератор | От 10 МГц до 17 ГГц; внутр. синтезатор: от 82,24 до 93,4 ГГц |
| Интерфейсы, программное обеспечение | Модуль AXIe, 1 слот, MATLAB, 81195A, M8070В |
