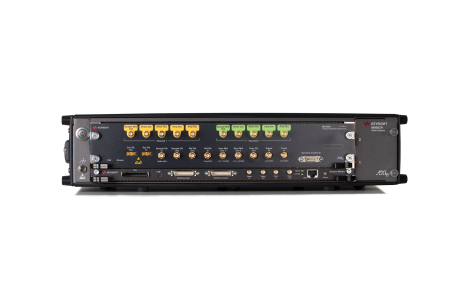

Использование прецизионного генератора сигналов произвольной формы позволяет повысить реалистичность тестирования различных устройств — от систем обнаружения малозаметных целей до телекоммуникационных систем с высокой плотностью каналов. Генератор сигналов произвольной формы Keysight M8190A обеспечивает одновременно высочайшую точность воспроизведения сигналов, высокое разрешение и широкий диапазон частот. Такое уникальное сочетание функциональных возможностей обеспечивает создание сложных сценариев сигналов, которые позволяют осуществлять более глубокий анализ характеристик разрабатываемых устройств, что повышает эффективность тестирования новых продуктов.
Генератор сигналов произвольной формы Keysight M8190A работает со всеми программными платформами
Генератор сигналов произвольной формы Keysight M8190A поддерживает все основные виды программного обеспечения, позволяющие создавать сигналы: MATLAB, BenchLink Waveform Builder Pro, Wideband Waveform Center (для широкополосной модуляции более 60 видов телекоммуникационных сигналов).
Дополнительная информация
Генераторы Keysight M8190A могут использоваться также в составе многоканальной системы генерации сигналов произвольной формы M8190S. Доступны две конфигурации многоканальной системы:
- четырехканальная система (M8190S-B04): состоит из одного пятислотового шасси в формате AXIe M9505A, одного модуля многоканальной синхронизации M8192A и двух модулей генераторов сигналов произвольной формы M8190A; в комплект входит необходимое число кабелей тактовых сигналов и сигналов запуска.
- восьмиканальная система (M8190S-B08): состоит из одного пятислотового шасси в формате AXIe M9505A, одного модуля многоканальной синхронизации M8192A и четырех модулей генераторов сигналов произвольной формы M8190A; в комплект входит необходимое число кабелей тактовых сигналов и сигналов запуска.
Основные приложения
-
Радиолокационные системы и системы спутниковой связи, системы радиоэлектронного противодействия, многоуровневые сигналы.
-
Тестирование аналого-цифровых преобразователей, тестирование на устойчивость к джиттеру.
-
Цифровое видео, измерение относительной мощности шума, беспроводная связь, HDMI, MHL.
-
Тестирование систем стандартов IEEE 802.11ad, OFDM, кабельного телевидения и программно-управляемого радио.
| Параметр | Значение |
| Аналоговая полоса частот, по уровню –3 дБ, за исключением спада характеристики по закону sin(x)/x) | 25 ГГц |
| Мин. время нарастания импульсного сигнала (между уровнями 20 и 80%) | 18 пс (тип.) |
| Максимальная частота дискретизации/разрешение ЦАП | 65 Гвыб/c / 8 бит |
| Число каналов | 1/2/4 |
| Импеданс, тип соединителей | 50 Ом, 2,92 мм |
| Глубина памяти на канал | 2 Гвыб на модуль |
| Внешний опорный генератор | От 10 МГц до 17 ГГц; внутр. синтезатор: от 54 до 65 ГГц |
| Интерфейсы, программное обеспечение | Модуль AXIe, 1 слот, MATLAB, M8070В, M8085A, 81195A, W146xA |
