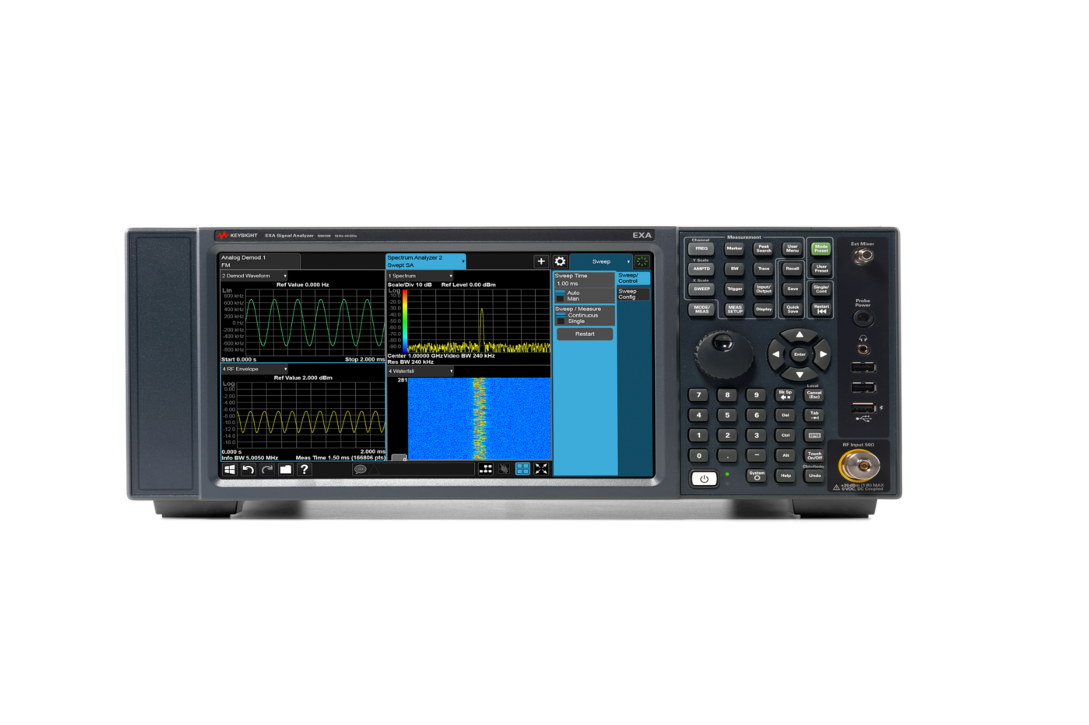

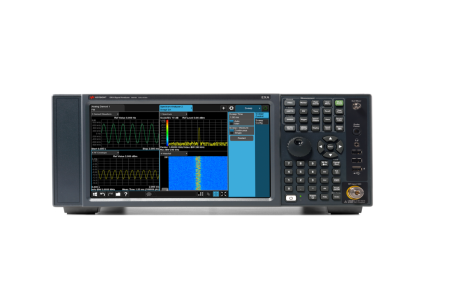

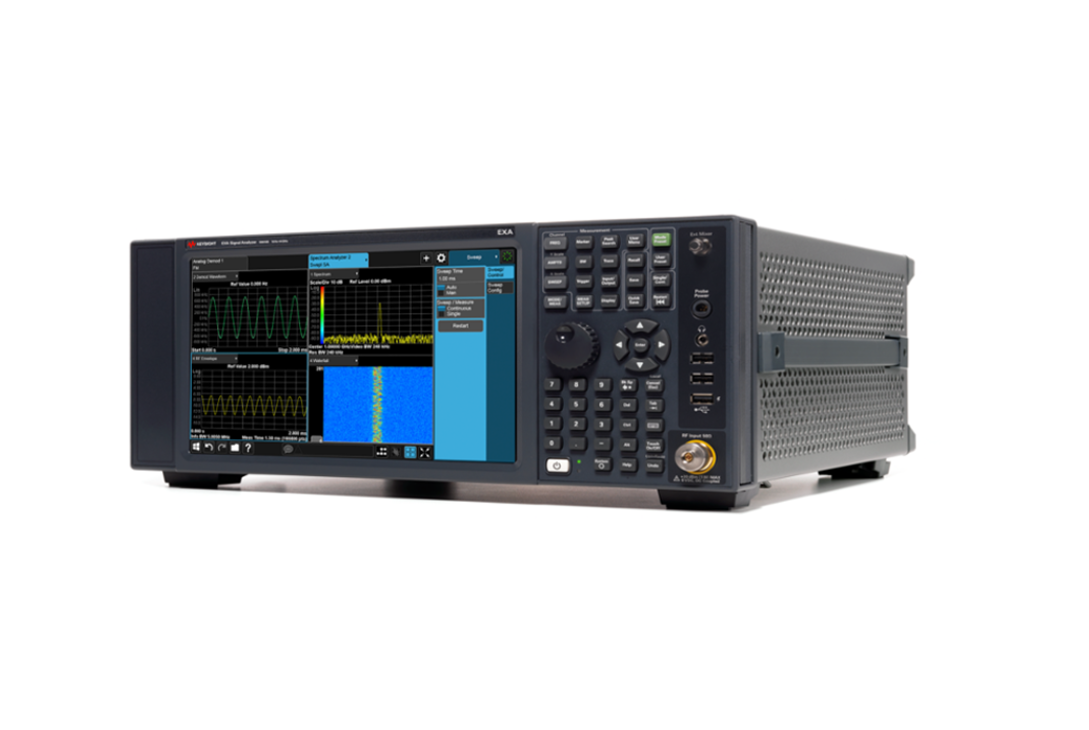

Анализатор сигналов Keysight N9010B
Анализатор сигналов Keysight N9010B EXA — универсальный быстродействующий анализатор сигналов и спектра, охватывающий диапазон частот от 10 Гц до 44 ГГц. Это одно из самых экономичных решений для тех, кто хочет купить анализатор сигналов Keysight с возможностью анализа в миллиметровом диапазоне частот без переплаты за избыточную функциональность.
N9010B входит в семейство X-Series наряду с CXA, MXA и MXE и сочетает высокую скорость измерений с гибкостью настройки под конкретную задачу. Прибор подходит для проверки продукции на этапе разработки, а также для наращивания производительности тестирования на производственных линиях — от сотовой связи и беспроводных стандартов до аудио- и видеовещания.
Основные возможности анализатора сигналов N9010B
- Универсальный быстродействующий анализатор EXA отвечает самым разнообразным потребностям тестирования
- Самое экономичное решение для анализа сигналов в миллиметровом диапазоне частот
- Измерение слабых сигналов в присутствии более мощных благодаря лучшим в своём классе показателям по точности измерения уровня, величине среднего уровня собственных шумов (DANL) и интермодуляционным искажениям 3-го порядка (TOI)
- Быстрые измерения мощности в дискретных частотных точках в режиме свипирования по списку
- Упрощение процесса тестирования с помощью измерительных приложений серии X (PathWave X-Series)
- Высокая скорость свипирования, сокращающая время измерения побочных излучений
Технические характеристики Keysight N9010B
Диапазон частот: от 10 Гц до 3,6 / 7,0 / 13,6 / 26,5 / 32 / 44 ГГц (в зависимости от опции)
Полоса анализа: 25 МГц (стандарт), опционально 40 МГц
Уровень собственных шумов (DANL): до –172 дБм (на частоте 2 ГГц, с предусилителем и функцией NFE)
Аттенюатор: механический, шаг 10 дБ
Процессор: двухъядерный, оперативная память 8 Гбайт, съёмный SSD-накопитель
Операционная система: Windows Embedded Standard 7
Комплектация
- Измерительное приложение для анализа спектра
- Высокопроизводительный двухъядерный процессор, оперативная память 8 Гбайт, съёмный твердотельный жёсткий диск (SSD)
- Генератор опорной частоты
- Механический аттенюатор с шагом 10 дБ
- Полоса демодуляции 25 МГц
- Улучшенные характеристики по фазовым шумам
- Операционная система Windows Embedded Standard 7
- Канал передачи данных в режиме реального времени
- Настольная конфигурация
- Руководство пользователя
- Кабель питания
Области применения
- Научно-исследовательские лаборатории
- Производственный контроль и испытания
- Метрологические службы
- Разработка и отладка электронных устройств
| Параметр | Значение |
| Частота | 10 Hz до 44 GHz |
| Опции расширения диапазона частот | 3,6; 7; 13,6; 26,5; 32; 44 ГГц, смесит. до 1,1 ТГц |
| Максимальная полоса анализа / пропускания | 40 МГц |
| Опции расширения полосы анализа | 25 МГц (в стандартной комплектации), 40 МГц |
| Максимальная полоса пропускания реального времени | - |
| Полоса анализа в режиме реального времени | - |
| Средний уровень собственных шумов (1 ГГц) | -172 дБм |
| Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц | -109 дБн/Гц |
| Фазовый шум на частоте 1 ГГц с отстройкой 30 кГц | -109 dBc/Hz |
| Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц | -136 дБн/Гц |
| Суммарная погрешность уровня сигнала / измерения | ±0,27 дБ |
| Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц | +18 дБм |
| Макс. динамич. диапазон по искаж. 3 порядка, 1 ГГц | 110 дБ |
| Приложения общего назначения |
Программа векторного анализа сигналов 89600 VSA; Аналоговая демодуляция; Измерение коэффициента шума; Измерение фазового шума; Измерение параметров импульсов; MATLAB. |
| Приложения для сотовой связи |
GSM/EDGE LTE/LTE-Advanced NB-IoT W-CDMA/HSPA/HSPA+ |
| Приложения для систем беспроводной связи |
Bluetooth® (BR/EDR/LE4.2/5.0) Short Range Communications (ZigBee, Z-Wave) WLAN 802.11(a/b/g/j/p/n/ac/af/ah/ax) |
| Приложения для цифрового видео | - |
| Диапазон ослабления аттенюатора (стандарт. компл.) | 60 дБ |
| Шаг ослабления аттенюатора (стандарт. компл.) | 10 дБ |
| Мин. длительность для 100%-ой вероятности захвата | - |
| Длительность обнаруж. сигнала (сигнал/маска >60дБ) | - |
| Динамич. диапазон, своб. от паразит. составляющих | - |
| Полоса частот в частотной/временной области | - |
| Режимы отображения | - |
| Запуск |
Запуск по уровню Запуск по пачке ВЧ импульсов Запуск по сигналу сети питания Запуск по внешнему сигналу Запуск от периодического таймера |
| Приложения с функцией запуска по частотной маске | - |
| Сред. уровень собств. шумов, 2 ГГц, предус. выкл. | -150 dBm |
| Сред. уровень собств. шумов, 10 ГГц, предус. выкл. | -147 dBm |
| Наличие измерительных приложений | Да |
| Настольные |
Да |
