Теоретические основы векторного анализа цепей в соответствии с МИ 3411-2013
Документ составлен в соответствии с МИ 3411-2013. В нем представлены
структурные схемы и модели векторных анализаторов цепей с одним и двумя
измерительными портами, описана калибровка и коррекция результатов
измерений, приведен порядок вычисления систематической погрешности.
Структурные схемы и модели анализаторов цепей векторных
Структурная схема анализатора цепей векторного с одним измерительным портом

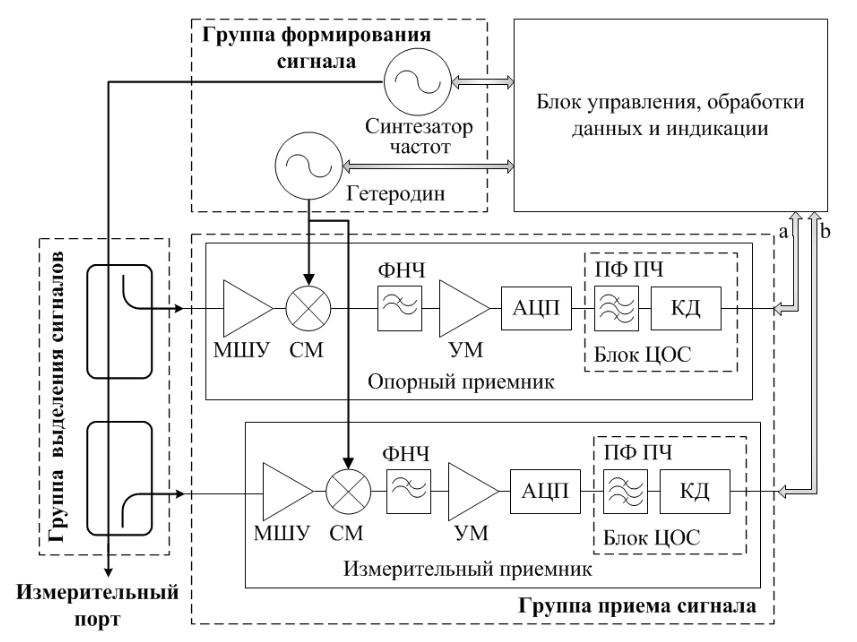

На рисунке 1 приведена типичная структурная схема ВАЦ, имеющего один измерительный порт. Такой ВАЦ называют рефлектометр. Основной функцией рефлектометра является измерение комплексного коэффициента отражения Г (элемент матрицы рассеяния , где i = 1,2...).
Рисунок 1 – Структурная схема ВАЦ (рефлектометра).
В группу формирования сигнала входят два источника: синтезатор частот и гетеродин. Источники синхронизированы по частоте от одного опорного генератор Синтезатор частот предназначен для формирования зондирующего сигнала в диапазоне рабочих частот ВАЦ. Сигнал гетеродина, смещенный по частоте относительно зондирующего на величину промежуточной частоты, необходим для преобразования (понижения) частоты.
Для продолжения чтения вы можете скачать полную версию материала по ссылке ниже.
