Программное обеспечение VNA Performance Test
- Программное обеспечение VNA Performance Test позволяет проводить поверку и калибровку векторных анализаторов цепей производства компании ПЛАНАР с требуемым комплектом принадлежностей в автоматическом режиме.
- Все методы валидированы и опробованы при испытаниях с целью утверждения типа.
- Встроенные инструкции позволяют выполнить любые измерения без обращения к руководствам по эксплуатации или иным документам.
- В зависимости от выбранной операции программа автоматически устанавливает параметры прибора. Случайные действия оператора не смогут привести к сбою в работе, искажению или утрате результатов измерений.
- Заключение о соответствии формируется автоматически по результатам проведения каждой операции.
- Форма представления результатов универсальная и соответствует рекомендациям международных документов по метрологии.
- Полученные результаты могут быть сохранены в файл и/или напечатаны в форме протокола.

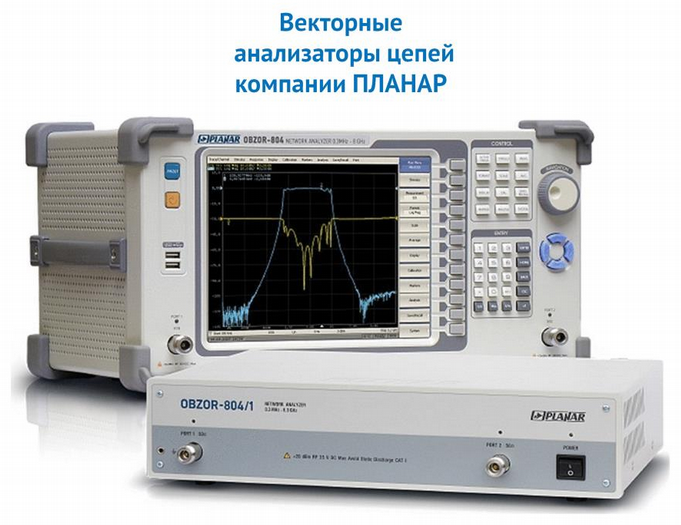

Векторные анализаторы цепей предназначены для измерений комплексных коэффициентов передачи и отражения (элементов матрицы рассеяния) многополюсников. Приборы отличаются друг от друга верхней границей диапазона рабочих частот, количеством измерительных портов, наличием соединителей для прямого доступа к входам измерительных и опорных приемников, а также наличием соединителей для подключения расширителей по частоте.
Область применения анализаторов – проверка, настройка и разработка различных радиотехнических устройств в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.
Для выполнения измерений в автоматическом режиме специально разработано программное обеспечение VNA Performance Test. Автоматизация измерений сокращает время верификации приборов, снижает нагрузку на оператора и уменьшает риск выполнения действий, которые могут привести к искажению или утрате результатов измерений.
Векторные анализаторы цепей производства компании ПЛАНАР разделены на четыре серии в зависимости от их назначения, технических характеристик ифункциональных возможностей: КОБАЛЬТ, ОБЗОР, COMPACT и CABAN.
Независимо от серии, все приборы дополнительно разделены на четыре группы: R, TR, S2 and S4:
- группа R – 1-портовые векторные анализаторы цепей (рефлектометры);
- группа S2 – 2-портовые приборы с прямым и обратным направлением зондирования;
- группа TR – 2-портовые приборы с прямым направлением зондирования;
- группа S4 – 4-портовые приборы.
Каждая группа приборов R, TR, S2 и S4 управляется отдельным программным обеспечением RVNA, TRVNA, S2VNA и S4VNA соответственно. Каждое из этих приложений содержит COM-сервер, который позволяет другим сторонним программам получать доступ к его функциям. Для автоматизации приборов требуется, чтобы COM-сервер был зарегистрирован в операционной системе компьютера.
- относительная погрешность установки частоты выходного сигнала;
- относительная погрешность установки уровня выходной мощности;
- относительный уровень гармонических составляющих спектра выходного сигнала;
- относительный уровень негармонических составляющих спектра выходного сигнала;
- среднее квадратическое отклонение трассы;
- уровень собственного шума приёмников;
- нескорректированные параметры;
- абсолютная погрешность измерений модуля и фазы коэффициента отражения (прямой метод, метод сравнения);
- абсолютная погрешность измерений модуля и фазы коэффициента передачи (прямой метод, метод сравнения).
Последовательность действий при работе с VNA Performance Test:
- Подключить прибор к компьютеру с помощью кабеля USB.
- Установить драйвер и управляющее программное обеспечение, если они не были ранее установлены, зарегистрировать COM-сервер.
- Запустить управляющее программное обеспечение. Проверить, чтобы через несколько секунд в строке состояния индицировалась надпись «Готов».
- Установить VNA Performance Test, если оно не было ранее установлено. При установке необходимо следовать указаниям мастера.
- Запустить VNA Performance Test, программа должна автоматически определить приборы, подключенные к компьютеру; при необходимости, нажать кнопку «Обновить».
- Ввести имя файла протокола и персональные данные оператора.
- Выбрать из списка прибор и нажать кнопку «Выполнить».
- Выбрать метод проверки в зависимости от применяемых средств.
- Следуя инструкциям программного обеспечения, выполнить указанные пункты проверки.
- Сохранить результаты измерений в формате PDF или распечатать.
- При проведении измерений следуйте указаниям встроенной инструкции.
Программное обеспечение VNA Performance Test содержит все необходимые инструкции и схемы измерений. В зависимости от выполняемой проверки VNA Performance Test автоматически устанавливает параметры анализатора, такие как частотный диапазон, количество точек по частоте, уровень выходной мощности, полоса пропускания фильтра промежуточной частоты. Случайные действия пользователя не смогут привести к сбою в работе, искажению или утрате результатов измерений.

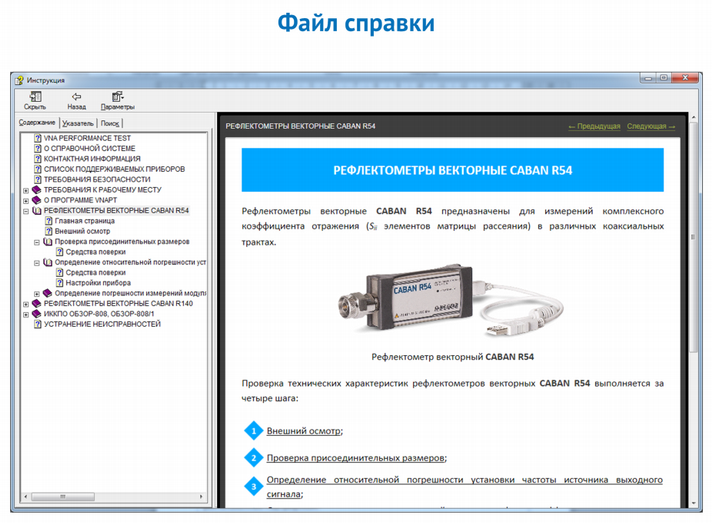

Для программы VNA Performance Test предусмотрен файл справки. Этот файл открывается стандартными инструментами Windows.
Справка содержит:
- описание пользовательского интерфейса
- системные требования
- инструкции для каждого прибора
- справочную информацию о применяемых средствах поверки или калибровки, вспомогательном оборудовании и требуемых условиях измерений.
