Охотники за невидимкой: Гауссметр против Флюксметра

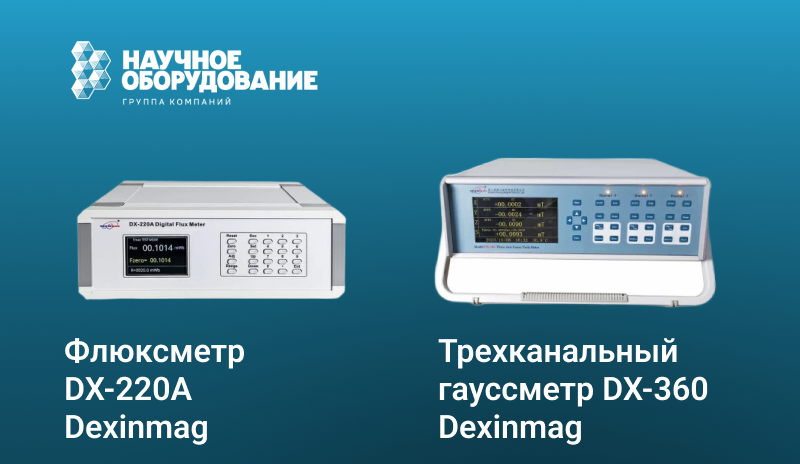

Магнитное поле невозможно увидеть, но именно оно определяет работу множества современных устройств — от динамиков и электродвигателей до медицинских томографов и аэрокосмических систем. Для контроля характеристик магнитных материалов и устройств используются специализированные измерительные приборы, среди которых наиболее распространены гауссметры и флюксметры.
Несмотря на то, что оба прибора работают с магнитными величинами, они решают принципиально разные измерительные задачи. Чтобы понять различия между ними, необходимо обратиться к базовым понятиям магнетизма.
Магнитная индукция и магнитный поток: в чем разница?
В магнитных измерениях используются две основные физические величины:
1. Магнитная индукция (B) характеризует магнитное поле в конкретной точке пространства. Измеряется в теслах (Тл) или гауссах (Гс).
Справка: 1 Тл = 10 000 Гс.
2. Магнитный поток (Φ) характеризует суммарное количество магнитного поля, проходящего через определенную поверхность. Единицы измерения — вебер (Вб) или максвелл (Мкс).
Таким образом, магнитная индукция описывает локальные характеристики поля в заданной точке, а магнитный поток — его интегральную характеристику для всего объекта или участка пространства.
Гауссметр: измерение магнитного поля в конкретной точке
Гауссметр предназначен для измерения магнитной индукции в конкретной точке пространства.
Работа большинства современных гауссметров основана на эффекте Холла, открытом американским физиком Эдвином Холлом в 1879 году. При помещении проводника или полупроводника с током в магнитное поле на носители заряда начинает действовать сила Лоренца.
В результате возникает напряжение Холла, величина которого пропорциональна магнитной индукции. Электронная схема прибора преобразует измеренное напряжение в значения магнитной индукции, отображаемые в теслах или гауссах.
Благодаря компактному зонду измерения можно проводить непосредственно в интересующей области: на поверхности магнита, в воздушном зазоре электродвигателя, внутри магнитной системы или рядом с исследуемым объектом.
Типовые задачи для гауссметра:
- поиск магнитных полюсов;
- контроль распределения магнитного поля;
- дефектоскопия магнитных материалов;
- измерение остаточной намагниченности;
- контроль магнитного поля в электродвигателях и генераторах;
- настройка магнитных сепараторов и систем магнитной защиты.
Флюксметр: измерение полного магнитного потока
Флюксметр предназначен для измерения полного магнитного потока, создаваемого магнитом или проходящего через замкнутый контур.
Принцип работы основан на законе электромагнитной индукции Фарадея:
Согласно закону, электрический сигнал возникает только при изменении магнитного потока. Для проведения измерений необходимо изменить взаимное положение магнита и измерительной катушки либо изменить магнитное поле исследуемого объекта.
На практике флюксметр используется совместно с измерительной катушкой. Во время перемещения магнита относительно катушки в ней возникает импульс напряжения. Прибор интегрирует этот сигнал и рассчитывает значение полного магнитного потока.
Такие измерения применяются при:
- входном контроле постоянных магнитов;
- сертификационных испытаниях магнитной продукции;
- измерении магнитных свойств материалов;
- построении петель гистерезиса;
- контроле намагниченности готовых изделий.

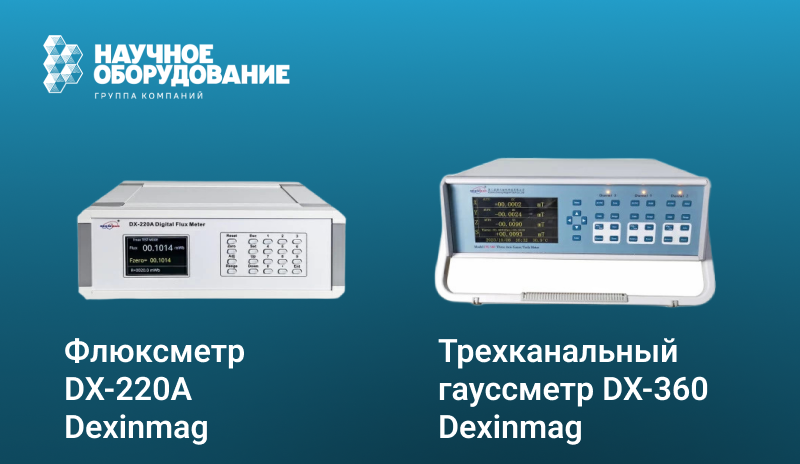

Гауссметр и флюксметр: в чём разница?
Разницу между приборами удобно рассматривать через аналогию с потоком воды.Гауссметр позволяет оценить интенсивность потока в конкретной точке. Также прибор показывает величину магнитного поля в месте расположения датчика.
Флюксметр же определяет общий объем потока, проходящего через заданную область. В магнитных измерениях это соответствует определению полного магнитного потока объекта.
Результаты измерений могут существенно различаться. Например, при наличии локального дефекта в постоянном магните гауссметр способен выявить снижение магнитной индукции
в конкретной зоне. При этом значение полного магнитного потока, измеренное флюксметром, может оставаться в пределах нормы.
Именно поэтому в научно-исследовательских и опытно-конструкторских работах (R&D), а также в промышленном производстве оба прибора часто используются совместно.
Где критически важны магнитные измерения
Точное измерение магнитной индукции и магнитного потока востребовано в различных отраслях промышленности.Электротранспорт и робототехника
Характеристики тяговых двигателей напрямую зависят как от распределения магнитного поля в воздушном зазоре, так и от магнитных свойств постоянных магнитов. Для решения этих задач используются как гауссметры, так и флюксметры.
Медицинское оборудование
При производстве и эксплуатации магнитно-резонансных томографов (МРТ) необходимо контролировать поля рассеяния и параметры магнитных систем для обеспечения безопасности пациентов и корректной работы оборудования.
Аэрокосмическая промышленность
При создании спутников и космических аппаратов особое внимание уделяется магнитной чистоте материалов. Даже небольшие паразитные магнитные поля способны повлиять на работу систем ориентации и навигации.
