Контроль качества лакокрасочных материалов и красок

Эксперимент

• Прибор: ViscoQC™ 100 - R
• Шпиндель: RH5
• Защита шпинделя: R
• Скорости: 2 об/мин, 20 об/мин, 40 об/мин
• Температура: 23 °C
• Образец: Синтетическая дисперсионная краска

Все измерения проводились на ротационном вискозиметре ViscoQC ™ 100 - R от Anton Paar в соответствии со стандартом ASTM D2196-10. Вискозиметр ViscoQC ™ 100 - R охватывает диапазон вязкости от 10 до 40 000 000 мПа·с.

ASTM D2196-10 является стандартным методом испытаний для исследования реологических свойств неньютоновских материалов, таких как краски и покрытия, с помощью ротационного (шпиндельного) вискозиметра.

• Стакан ёмкостью 600 мл наполнили 500 мл образца.
• После 10 минут тщательного перемешивания образец выдерживали в течении 60 минут.
• Вискозиметр устанавливался при скорости 2 об/мин (в пересчёте на крутящий момент 25%).
• Показания динамической вязкости (мПа*с) были сняты после 10 оборотов (после 5 минут) путём остановки измерения.
• Скорость увеличивалась пошагово (20 об/мин, 40 об/мин), и измерение вязкости возобновлялось.
• Считывание динамической вязкости производилось после десяти оборотов шпинделя.
• После определения вязкости на максимальной скорости, скорость была постепенно понижена до минимальной.

Анализ результатов

Динамическая вязкость при низкой скорости вращения поделенная на вязкость при скорости в десять раз выше дает вам показатель относительной вязкости (индекс сдвигового разжижения). Это значение является показателем степени сдвигового разжижения в этом диапазоне скорости вращения. Чем выше коэффициент, тем больше эффект сдвигового разжижения.

Индекс сдвигового разжижения краски рассчитывался по следующей формуле:

Индекс сдвигового разжижения = 49467 мПа*с (2 об/мин) / 9820 мПа*с (20 об/мин) = 5

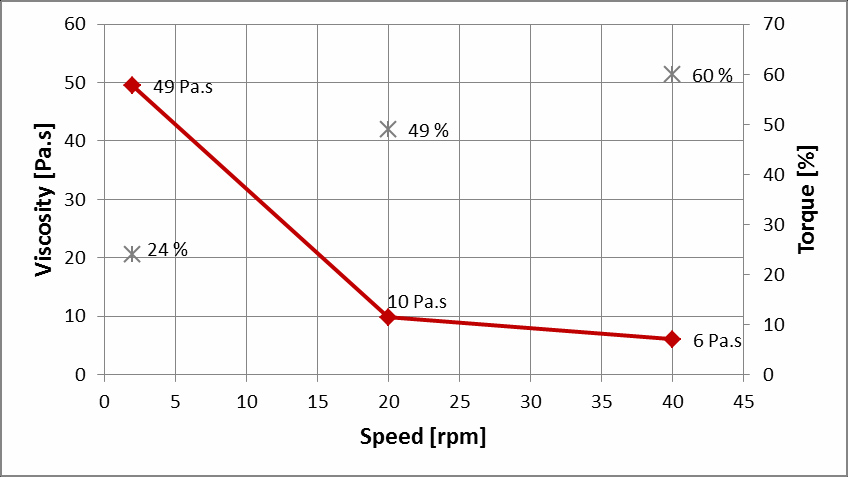

Закономерность пластичного течения краски дополнительно показана на Рисунке 1.

Выводы
