Доступная для тестирования новейшая камера Aries-16 от компании Tucsen Photonics

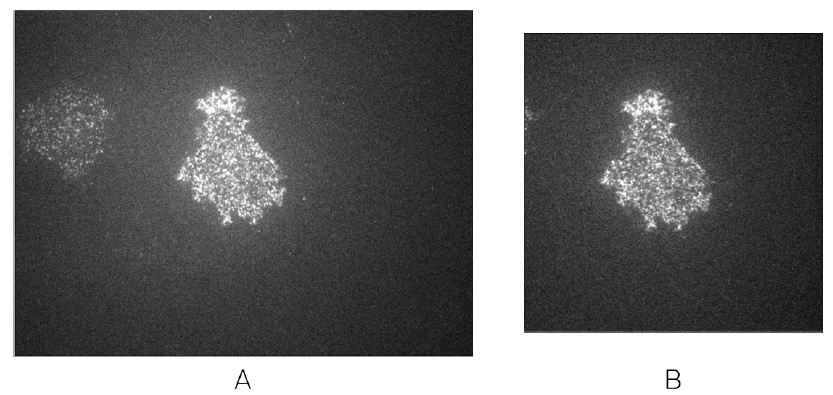

Рисунок 1: Изображение молекулы β2-адренорецептора: Экспрессированный белок с флуоресцентной меткой в живой клетке, освещенный по методу флуоресцентной микроскопии полного внутреннего отражения (TIRF). Изображение было одновременно получено на Aries-16 (изображение слева, пиксель 16 мкм) и EMCCD (изображение справа, пиксель 16 мкм), время экспозиции 30 мс, объектив с увеличением х100.

Один из примеров применения данной модели – это съемка по методу TIRF для анализа и отслеживания положения отдельных белков, помеченных флуорофором. Для этого требуется не только хорошая чувствительность при слабом освещении, но и способность отличать их от других флуоресцентных частиц в образце. Ранее способностью различать сигналы при слабом освещении могли похвастаться только EMCCD матрицы, камеры на sCMOS сенсорах не соответствовали заявленным требованиям.

Сравнение камеры Aries-16 проводилось с EMCCD-камерой с эквивалентным размером пикселя 16 мкм, а именно с TwinCam с креплением C-mount (Cairn Research Ltd) с разветвителем сигнала 50:50, подключенной к Nikon Ti2 с кольцевой системой освещения iLAS TIRF.

На рисунке 1 показано, что Aries 16 способна снимать изображение с соответствующим уровнем сигнал/шум, но с бóльшим полем зрения, что позволяет получать больше данных за раз.

 Сравнение с классической 16-микронной EMCCD матрицей

На рисунке 2 ниже показано сравнение профиля линии (без коррекции на смещение или преобразование усиления) между Aries-16 и EMCCD. Aries обеспечивает пиковое значение сигнала, равное почти 500, при фоновом уровне сигнала в 200-300 уровней серого. В отличие от этого, EMCCD обеспечивает пиковое значение сигнала, равное 850, при фоновом уровне сигнала в 580, что обеспечивает 270 уровней серого.

Рисунок 2: Сравнение Aries-16 и EMCCD (вставка). Изображение было одновременно получено на Aries-16 (внешнее изображение, пиксель 16 мкм) и EMCCD (вставка, пиксель 16 мкм), время экспозиции 30 мс, объектив с увеличением х100. Гистограммы, показывающие значения в оттенках серого через желтую линию, Aries (слева) и EMCCD (справа).

   Также стоит отметить, что в отличие от технологии EMCCD, здесь нет экспортного контроля или требований к хранению документации о физическом местоположении или пользователях изделия для производителей камер или местных органов власти. При этом стоимость камеры и срок ее производства в разы меньше моделей с EMCCD матрицами.

Сравнение с классическими 6,5-микронными sCMOS матрицами

Биннинг часто используется для увеличения размера пикселя, однако указанный уровень шума при считывании увеличивается на коэффициент биннинга. Например, в режиме с высоким динамическим диапазоном 1,6 электронов удваивается до 3,2 электронов в режиме биннинга х2. Для обычных флуоресцентных приложений это может быть неприменимо, но при работе в условиях очень низкой освещенности, например, работе с одиночными молекулами, этот повышенный уровень шума при считывании становится значительным. Aries детектирует 0,8 электрона без необходимости применения биннинга.

 Aries-16

• 16 мкм x 16 мкм размер пикселя
• 0,8 e- шум считывания
• 90% максимальная квантовая эффективность
• 800 (Г) x 600 (В) разрешение
• CameraLink / USB3.0 интерфейс

Для получения дополнительной информации об оборудовании и условиях его тестирования оставьте заявку на нашем сайте или обратитесь к нашим специалистам:
