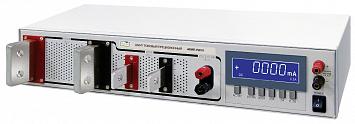

Расширение модельного ряда прецизионных токовых шунтов АКИП™
|
Базовая погрешность составляет ±0,01%, что позволяет использовать шунты как лабораторный стандарт тока. Диапазон пределов измеряемых токов от 0,2 А до 1000 А/ 2000 А в зависимости от модели (макс. разрешение 1 мкА), что значительно превышает измерительные возможности шунта предыдущей модели АКИП-7501. Диапазон номинальных частот при измерениях в цепи переменного тока составляет 50 – 400 Гц.
Значения сопротивлений шунта АКИП-7501/1: 0,0001 Ом (1000 А), 0,001 Ом (200 А), 0,01 Ом (20 А), 0,1 Ом (2 А), 1 Ом (200 мА).
Токовый шунт АКИП-7501/2 имеет следующий перечень номиналов сопротивлений: 0,00001 Ом (2000 А), 0,001 Ом (200 А), 0,01 Ом (20 А), 0,1 Ом (2 А), 1 Ом (200 мА).
Конструкцией предусмотрен цифровой индикатор (5 ½ разряда) для измерения падения напряжения на шунтах (вольтметр) с возможностью автоматического пересчета результата измерения в единицы силы тока, протекающего через катушки (амперметр).
Новинки имеют встроенную защиту от перегрузки по току OCP (Over Current Protection). С целью обеспечения прецизионных измерений на задней панели предусмотрен выход для подключения внешнего высокоточного вольтметра или образцового термоэлектрического преобразователя (6 ½). Нет необходимости отключать нагрузку, подключенную к одному диапазону, при подключении нагрузки на другой предел, поскольку клавишный переключатель диапазонов тока изолирует шунты друг от друга.
Кроме того, нет необходимости производить отключение нагрузки от клемм выбранного диапазона тока (сопротивления) при подключении второй нагрузки к другому диапазону, т.к. клавиши диапазонов и переключатель в целом обеспечивают гальваническую изоляцию шунтов друг от друга.
На задней панели расположен специальный коннектор «Range OUTPUT» (тип DB15) с целью интеграции шунта в автоматизированный измерительный комплекс и выдачи информации на внешнее устройство (статусы: Вкл, Выкл, DC, AC, POS/NEG, диапазоны тока/5 номиналов). Шунты имеют встроенный монохромный ЖК-индикатор с подсветкой. В качестве опций предусмотрены карты интерфейсов RS-232, GPIB, GPIB+RS232, USB, LAN с креплением двумя винтами на задней панели (1 слот для установки только одной из опций в прибор).
В стандартный комплект поставки входят кабель питания, 2 токовых штепселя и предохранители. Номинальный режим термостабилизации и защиту от перегрева обеспечивает встроенный вентилятор охлаждения. Масса приборов: 13,5кг (АКИП-7501/1) и 18,5кг (АКИП-7501/2), габаритные размеры 440 × 89 × 410 мм. Приборы питаются от сети переменного напряжения 115/ 230 В, 50/ 60 Гц. При необходимости токовый шут может быть установлен в стандартный 19” шкаф с использованием опционального комплекта крепежных частей для монтажа в панель стойки (Rack mount / 15302A80).
Спецификации новых шунтов позволяют задействовать их в качестве рабочего эталона сопротивления для ИУ постоянного и переменного тока, применять их для поверки и калибровки мили- и микроомметров, измерения силы постоянного/ переменного тока, протекающего через сопротивление с помощью встроенного цифрового измерителя.
В перечень прикладных приложений по обеспечению единства измерений входят следующие AC/ DC измерения с использованием новых токовых шунтов: метрологическая аттестация амперметров и датчиков тока, поверка источников питания, модулей электронных нагрузок и измерителей электрической мощности (прецизионных ваттметров).
Планируются испытания для целей утверждения типа АКИП-7501/1 (АКИП-7501/1R) и АКИП-7501/2 (АКИП-7501/2R) и внесения шунтов в Госреестр СИ РФ.
