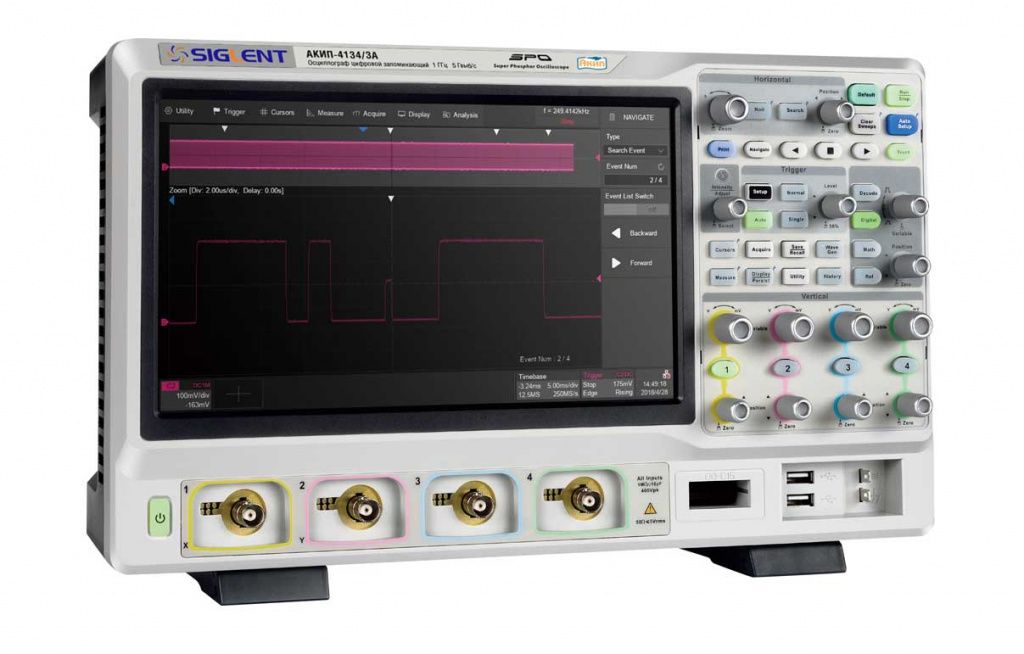

Осциллографы реального времени АКИП™ достигли полосы пропускания 1 ГГц. Новая серия АКИП-4134

Осциллографы новой серии АКИП-4134 получили емкостный сенсорный экран с поддержкой технологии Multi-touch, разрешение экрана составляет 1024 x 600 (8х10 делений) с диагональю 25,7 см.

Новая серия АКИП-4134, в базовой версии имеет возможность декодирования протоколов I2C, SPI, UART/RS232, CAN, LIN, а также имеется ряд дополнительных опциональный возможностей: 16-канальный логический анализатор, декодирование протоколов (I2S, MIL-1553, FlexRay), функциональный генератор до 25 МГц (внешний модуль).

Отличительной особенностью серии АКИП-4134, в которых реализована технология SPO, является не только увеличенная скорость обновления экрана, но и 256 уровней интенсивности свечения луча, что обеспечивает при отображении сигнала яркостную или цветовую градацию частоты разверток в зависимости от частоты их повторения. Технология SPO позволяет обнаружить редкие события, аномалии и вариации в сигнале (модуляция яркости). Как результат - максимально достоверное отображение сигнала на экране.

Осциллографы серии АКИП-4134 имеют минимальный в своем классе коэффициент отклонения (Коткл.) от 500 мкВ/дел, усовершенствованную аппаратную схему синхронизации, а также высокую стабильность запуска системы сбора данных с ультранизким уровнем собственного джиттера.

Возможность частотного анализа, математическая функция БПФ, в осциллографах серии АКИП-4134 выполняется на интервале 1М точек, что в несколько раз повышает измерительные возможности в сравнении с моделями одного класса, где частотный анализ выполняется, в среднем, на 16К точек. В режиме БПФ осциллограф серии АКИП-4134 способен различить сигналы, отстоящие всего на 0,5 МГц.

Для серии АКИП-4134 доступна опциональная возможность подключения внешнего модуля функционального генератора сигналов, до 25 МГц с возможностью формирования сигналов произвольных форм (AWG). Осциллографы АКИП-4134, при использовании опции генератора, полностью совместимы с ПО EasyWave, которое позволяет создавать собственные формы в оболочке управляющего ПО, с последующей передачей на прибор для формирования этих сигналов на выходе генератора.

Особенности и ключевые преимущества:

• Полоса пропускания до 1 ГГц.


• Емкостной сенсорный экран с технологией Multi-touch.

• Программная опция увеличения полосы пропускания с 350 МГц до 500 МГц для младших моделей серии (АКИП-4134/1 и АКИП-4134/1А).

• Высокая скорость сбора данных: до 110.000 осц./сек (до 500.000 осц./сек в режиме сегментированной развертки).

• Расширенное меню синхронизации и запуска сбора данных (9 видов, в т.ч. HDTV)

• Сегментированная память: до 100.000 сегментов (с отображением межсегментного времени).

• Режим “поисковой машины” - поиск событий в отображаемом сигнале, по условиям заданным пользователем. Каждое найденное событие помечается маркером.

• Режим HISTORY – запись и обратное воспроизведение осциллограмм для обнаружения предыдущих аномалий (прокрутка назад во времени)

• Автоизмерения (38 параметров) и курсорные измерения (?U; ?T; 1/?T)

• Расширенные функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (?dt), извлечение кв. корня (v)

• Режим БПФ на интервале 1М точек

• Статистическая обработка результатов измерений

• Цифровая растяжка (zoom), допусковый контроль (тест по маске)

• Интерполяция Sin(x)/x, режим Х-Y

• Синхронизация и декодирование: I2C, SPI, UART/RS232, CAN, LIN – стандартно, I2S, MIL-1553, FlexRay - опция

• Осциллограф смешанных сигналов (16 цифровых каналов) – опция

• Генератор сигналов (функциональный + СПФ) – опция; частота дискретизации 125 Мвыб/с, диапазон до 25 МГц (синус), разрешение 1 мкГц. 45 формы сигнала. Разрядность ЦАП 14 бит, длина памяти для произвольной формы - 16000 точек. Выходной уровень до 1,5 Впик (50 Ом).

Новая серия осциллографов АКИП-4134 - это новый этап эволюции осциллографов бюджетного ценового сегмента. Испытания для целей утверждения типа средства измерения запланированы на 1 квартал 2019 года.
