Мощное расширение линейки программируемых источников питания переменного и постоянного тока ASR-73000
 |
Новые модели серии ASR-73000 источников питания переменного и постоянного тока ориентированы на применение в современных измерительных приложениях тестирования электропитания или в качестве лабораторного средства электропитания самых различных нагрузок.
Источники ASR-73200, ASR-73300, ASR-73400 обеспечивают три режима формирования Uвых (АС, DC, АС+DC), развивают номинальную выходную мощность, как в режиме напряжения переменного тока (AC), так при выдаче постоянного напряжения (DC) на питаемое устройство. Максимальное значение выходного постоянного напряжения до ±570 В, переменное Uвых напряжение до ~400 Вскз (частота 40…999,9 Гц). Значения максимального выходного тока для режимов AC/ DC приведены в таблице ниже.
|
Модель |
Мощность |
Макс. I вых (AC/ DC)* |
Макс. U вых (AC/ DC)* |
Выход на передней панели |
|
2000 ВА |
10 A/ 60 Апик |
400 Вскз / ±570 Впост. |
3-х конт. евророзетка |
|
|
3000 ВА |
15 А/ 90 Апик |
400 Вскз / ±570 Впост. |
3-х конт. евророзетка |
|
|
4000 ВА |
20 А/ 120Апик |
400 Вскз / ±570 Впост. |
3-х конт. евророзетка |
По сравнению с предшествующей серией ASR-72000 арсенал функциональности и технических возможностей новинок сохранен в полном объеме с включением рядом новаций. В дополнение к новым значениям увеличенной выходной мощности (2000/ 3000/ 4000 Вт - соответственно) новинки в составе стандартно поставляемого источника имеют интерфейс RS-232.
Важной особенностью серии, является то, что разработчиками предусмотрена специальная опция внешнего контроллера ASR-002 для объединения 3-х источников с целью формирования 3Ф системы электропитания в режиме воспроизведения переменного напряжения (Three Phase Mode). Данная опция также будет поддерживать ранее выпущенные модели в серии ASR-72000.
Благодаря своей программно-аппаратной реализации источник питания серии ASR-73000 в режиме формирования и воспроизведения выходной последовательности обеспечивает использование встроенных форм тестовых сигналов согласно нормам ISO-16750-2 (предустановленные профили): падение напряжения бортовой сети (SEQ6), восстановление уровня питания после провалов напряжения 12 В при включении нагрузок (SEQ7), профиль напряжения при запуске двигателя (SEQ8) и импульсы спадов напряжения различной длительности 10 мс/ 40 мс (SEQ9).
Источники имеют широкий диапазон установки выходных параметров и измерения электропитания на нагрузке: напряжение, сила тока, мощность (активная, реактивная, полная), коэффициент мощности (Pf), пик фактор (Сf), гармоники напряжения и тока (до 40-й), в т.ч. установку начальной фазы Uвых при включении/ выключении функционального выхода.
Прикладные возможности тестирования содержат возможности воспроизведения требуемой формы выходного переменного напряжения: синусоидальная форма, прямоугольная, треугольная, произвольная форма (Arb) и постоянное напряжение (DC offset).
При настройке ASR-73000 обеспечит в меню функции выбор параметра Slew Rate для изменения скорости нарастания Uвых в соответствии с требованиями теста. Доступны для выбора 2 режима настройки - Time и Slope. В режиме активации «Time» временной интервал нарастания, заданного Uвых не превысит 100 мкс (уровень 10-90 %). При выборе режима «Slope» источник увеличивает выходное напряжение с фиксированным нарастанием 1,5 В/мкс до достижения заданного значения Uвых.
Кроме того, если необходимо индивидуально задать время нарастания rise time, то оператор может гибко настраивать кривую подъема напряжения путем редактирования времени нарастания в режиме Sequence.
Стандартные интерфейсы в источниках ASR-73000 включают: USB, LAN, RS-232, GPIB и порт аналогового программирования IO (Analog Control). Удобство удаленного управления и программирования по интерфейсу LAN через Web браузер характеризуется возможностью создания сети удаленного контроля и мониторинга за группой источников с единым Hab-центром (встроенный Web Server).
По совокупности своих технических характеристики и функциональности новинки могут быть рассмотрены как аналоги (варианты замены) источников питания компаний NF (DP015S, DP030S, DP045S), Chroma (61503, 61504, 61505) и ITECH (IT7624, IT7625, IT7626) с паритетом по основным параметрам в сопоставимых конкурентных моделях.
Диаграммы ВАХ моделей серии ASR-73000 в различных режимах Uвых (AC/ DC)

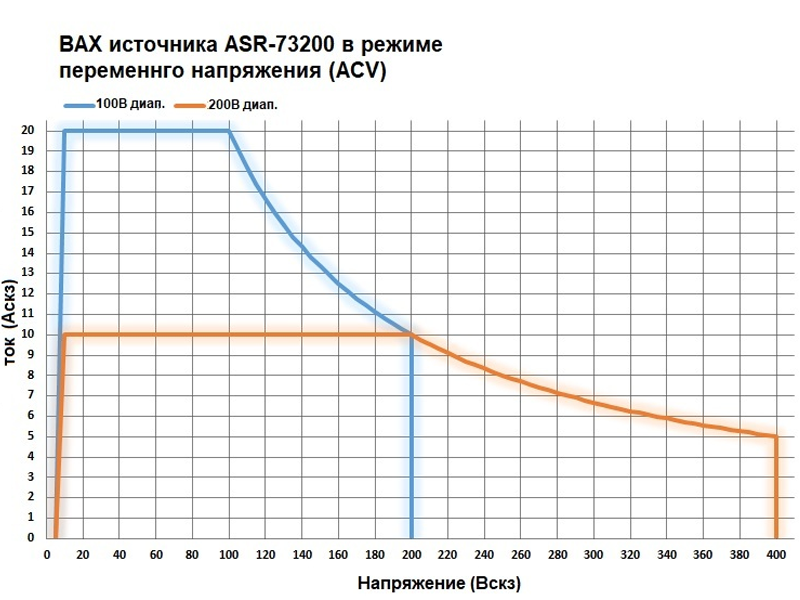

 ВАХ источника ASR-73200 в режиме переменного напряжения (ACV) |

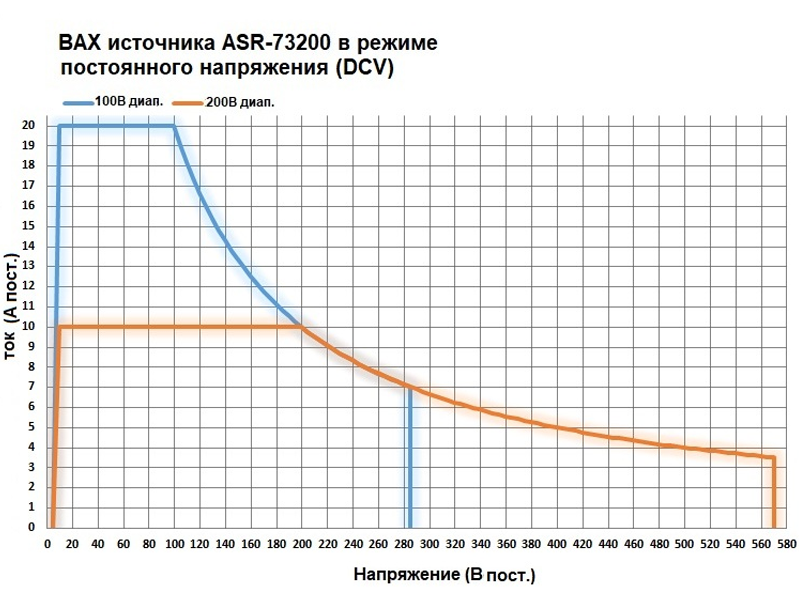

 ВАХ источника ASR-73200 в режиме постоянного напряжения (DCV) |

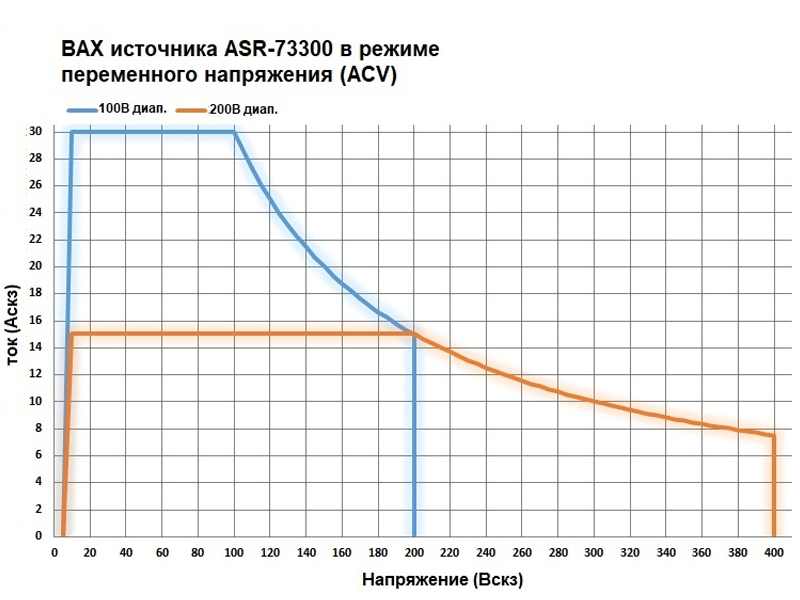

 ВАХ источника ASR-73300 в режиме переменного напряжения (ACV) |

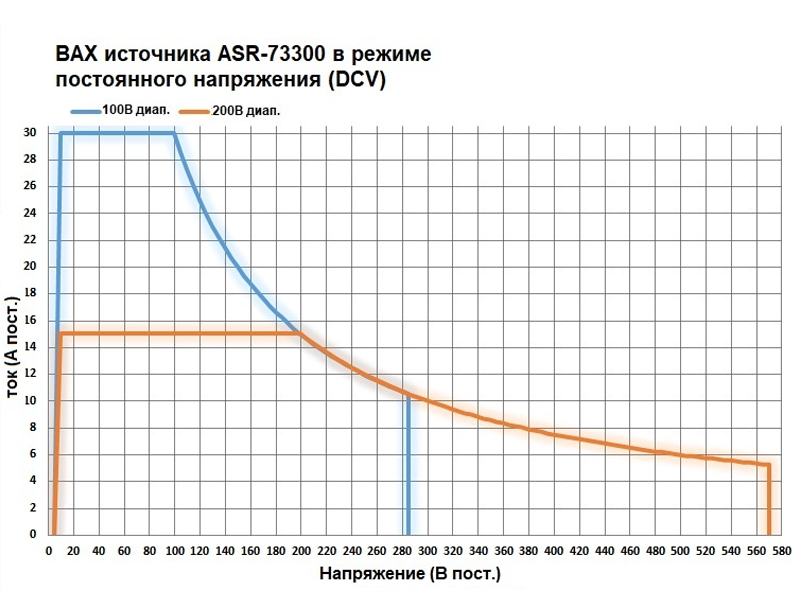

 ВАХ источника ASR-73300 в режиме постоянного напряжения (DCV) |

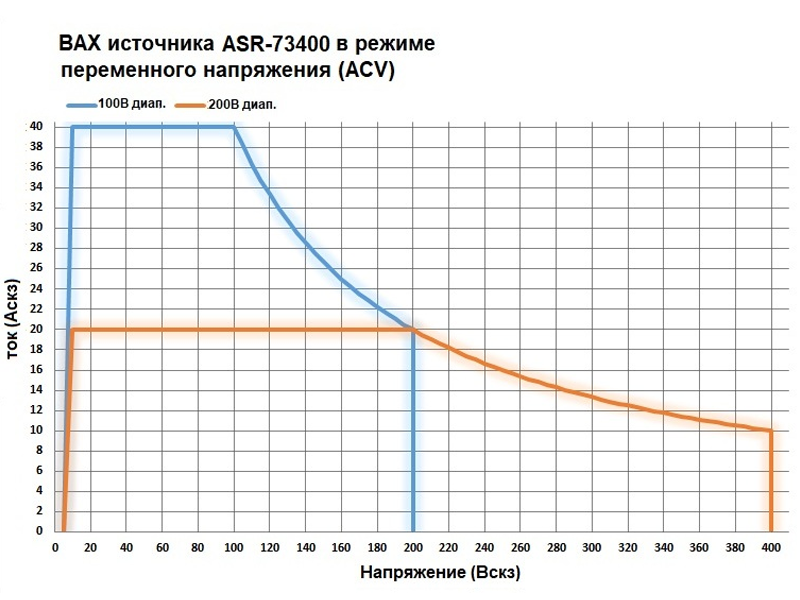

 ВАХ источника ASR-73400 в режиме переменного напряжения (ACV) |

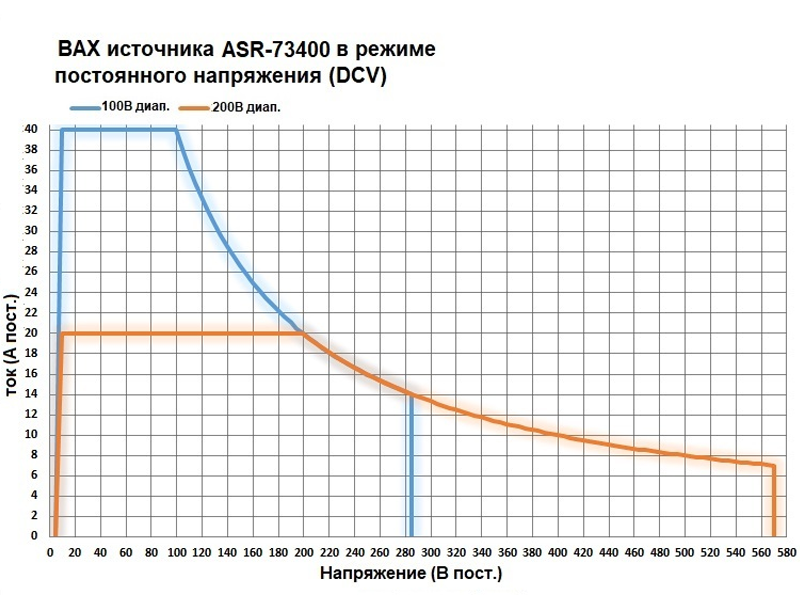

 ВАХ источника ASR-73400 в режиме постоянного напряжения (DCV) |
