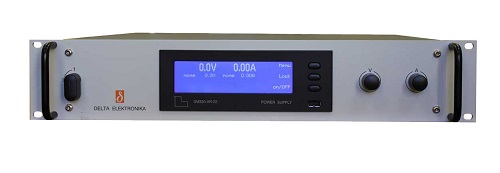

Лабораторные источники питания Delta Elektronika B.V. – серия SM 3300
Источники питания SM 3300 выпускаются в 5 типоразмерах с номинальными напряжениями от 18 до 660 В с токами от 220 до 5,5 А. Часть моделей имеют автоматическое переключение диапазонов, позволяющее источнику работать либо с уменьшенным напряжением и с большим током, либо с увеличенным током и с меньшим напряжением.
![]() |
Данная серия имеет принципиально новую цифровую архитектуру. Все предыдущие источники питания серии SM имели аналоговую схемотехнику, которая накладывала определённые ограничения на источники питания. Так, к примеру, существовали ограничения, связанные с количеством одновременно используемых интерфейсов: наряду с аналоговым интерфейсом в источник питания серии SM мог быть установлен ещё только один интерфейс. Кроме того, опциональные интерфейсы должны были устанавливаться и настраиваться на заводе производителе.
Вышеперечисленные сложности напрямую следовали из основных характеристик аналоговой платформы, применявшейся в серии SM, а значит, решить данные проблемы можно было только путём внесения кардинальных изменений в схему построения источника питания.
Именно такая задача и решалась командой разработчиков Delta Elektronika BV в процессе разработки новой серии источников питания SM 3300. Новая платформа источников питания была выполнена полностью цифровой с применением развитой модульной структуры. Благодаря этому, источники получил более широкий функционал, стал возможен процесс модификации источников, усовершенствовались возможности управления. Приведём некоторые из нововведений:
- опциональные интерфейсы, ранее реализованные в виде печатных плат, устанавливающихся внутрь корпуса, теперь оформлены в виде отдельных модулей, устанавливаемых в слоты на задней панели источника питания. Благодаря этому, замена одного интерфейса на другой не составляет никакого труда и не требует специальных условий;
- одновременно может быть использовано до четырёх различных интерфейсов;
- в стандартную модель включено ряд возможностей, которые ранее были опциями: возможность блокировки ручек установки для защиты от случайного сбивания настроек, установка энкодеров в ручках управления, высокое входное напряжение (для SM 3300 от 180 до 528 В), повышенное испытательное напряжение изоляции выход-корпус, интерфейс Ethernet и встроенный программируемый контроллер (работа по программе);
- уменьшена высота источников питания до 2U;
- появление ЖК-дисплея и меню, упрощающего выполнение настроек источника питания.
В качестве дополнительных возможностей доступны следующие опции:
- Опция «Поглощение мощности» (Power Sink)
- Опция «Высокое быстродействие по управлению» (High Speed)
- Опциональные интерфейсы: модуль аналогового управления, модуль логических входов/выходов, модуль релейных выходов, модуль последовательных интерфейсов RS-232, RS-485, RS-422 и USB (для подключения к ПК), модуль эмуляции работы солнечной батареи.
Модельный ряд источников питания серии SM 3300:
Модель |
Напряжение |
Ток |
0-18 В |
0-220 А |
|
Автоматическое переключение диапазонов |
0-33 В 0-66 В |
0-110 А 0-55 А |
Автоматическое переключение диапазонов |
0-50 В 0-100 В |
0-75 А 0-37.5 А |
Автоматическое переключение диапазонов |
0-165 В 0-330 В |
0-22 А 0-11 А |
Автоматическое переключение диапазонов |
0-330 В 0-660 В |
0-11 А 0-5.5 А |
Основные преимущества источников питания Delta Elektronika серии SM 3300:
- низкие значения шумов и пульсаций;
- высокая стабильность источника питания при изменении входного напряжения и нагрузки;
- высокие показатели быстродействия (время выхода источника питания на рабочий режим и его реакция на изменение нагрузки);
- высокий коэффициент мощности;
- высокий КПД;
- низкий уровень помех, а также высокая помехоустойчивость;
- возможность последовательного и параллельного подключения.
