Генераторы сигналов произвольной формы АКИП-3409А – смена поколений
Компания Siglent анонсирует новую серию генераторов сигналов произвольной формы, которая будет представлена в России и в странах СНГ под маркой АКИП. Новая серия АКИП-3409А приходит на смену давно выпускающейся и заслужившей популярность серии АКИП-3409.
Генераторы сигналов новой серии АКИП-3409А имеют ряд улучшений. В частности, расширен частотный диапазон, повышена частота дискретизации, увеличена стабильность встроенного опорного генератора, генераторы получили новый дисплей большего размера.
Серия АКИП-3409А это 2-х канальные генераторы сигналов специальной и произвольной формы с максимальной выходной частотой до 60 МГц, частотой дискретизации до 150 МГц и разрешением ЦАП по вертикали 14 разрядов.

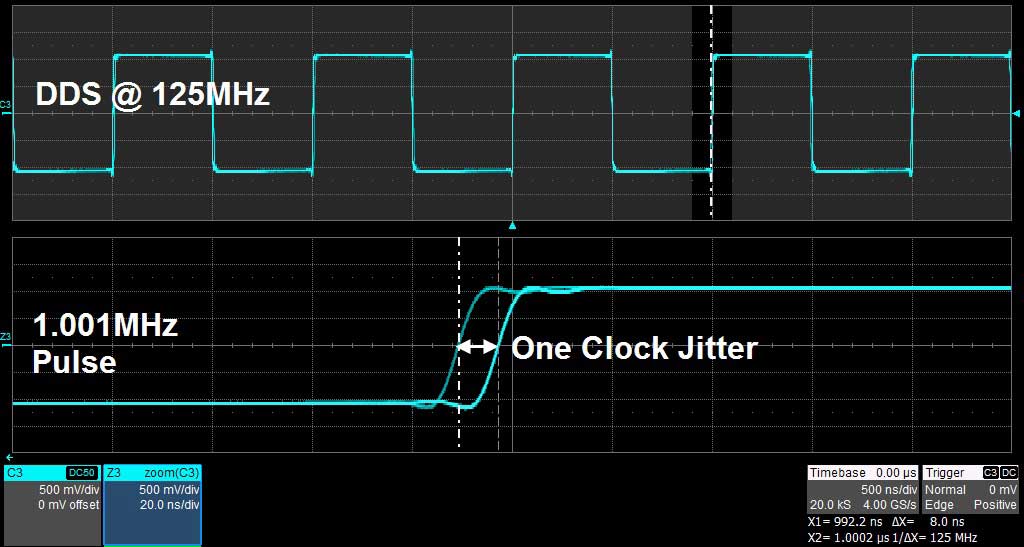

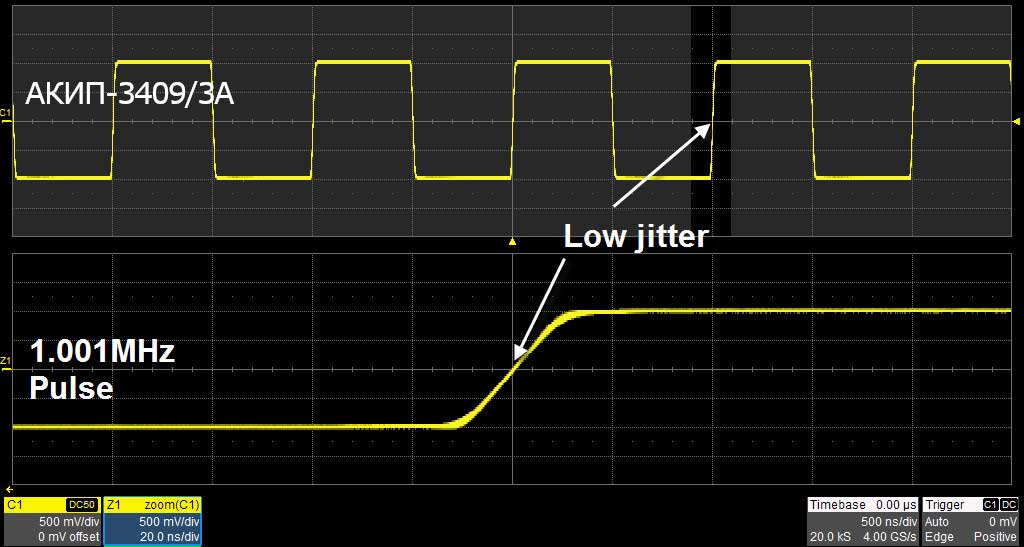

Три модели с диапазоном 10/ 30/ 60 МГц используют запатентованную технологию EasyPulse, которая нивелирует недостатки, присущие традиционным DDS генераторам и уменьшает уровень джиттера при формировании импульсных сигналов и сигналов прямоугольной формы.
Серия генераторов АКИП-3409А имеет два полностью независимых выходных канала, что обеспечивает возможность генерации, совершено произвольных сигналов (по частоте, амплитуде и форме) и переключаемое выходное сопротивление 1 МОм / 50 Ом для обеспечения возможности подключения к различным трактам.
Модели имеют практично сконфигурированное меню и удобное расположение органов управления, оснащены большим цветным графическим дисплеем. В базовой версии генераторы АКИП-3409А оснащены интерфейсом USB на задней панели для удаленного управления приборами и программирования при помощи SCPI-команд. Опциональный кабель-переходник USB-GPIB позволяет получить полнофункциональный интерфейс GPIB для интегрирования прибора в измерительные системы. Для увеличения стабильности предусмотрена опция термостатированного внутреннего источника опорной частоты (опция 100) ±2?10-7 в год).
Базовые параметры
Модель |
Диапазон частот |
Выходной уровень (50 Ом) |
1 мкГц – 10 МГц |
2 мВ ~ 10 Впик-пик (? 10 МГц) |
|
1 мкГц – 30 МГц |
||
1 мкГц – 60 МГц |
Ключевые возможности и преимущества:
- 2 независимых канала
- Погрешность опорного генератора: ±2?10-5 (опция 2?10-7)
- Формирование сигналов произвольной формы: ЦАП 14 бит, частота дискретизации 150 МГц, память 16 тысяч точек
- Режим качания (ГКЧ/Sweep) и формирования пакетов радиоимпульсов (Burst)
- Генерация выходного сигнала с заданными частотными компонентами (до 10-й гармоники)
- Функция комбинирования результирующего сигнала из 2-х форм
- Встроенные сигналы произвольной формы (196 типов)
- Встроенный частотомер 100 мГц ~ 200 МГц (8 разрядов: частота, период, длительность положительного/ отрицательного импульса, коэффициента заполнения)
- Стандартные интерфейсы: USB Host/ Device(USBTMC), LAN. Опционально – GPIB
- Цветной графический дисплей (диагональ 11см, 480х272)
- Графический редактор для формирования сигналов СПФ (программа EasyWave с помощью ПК)

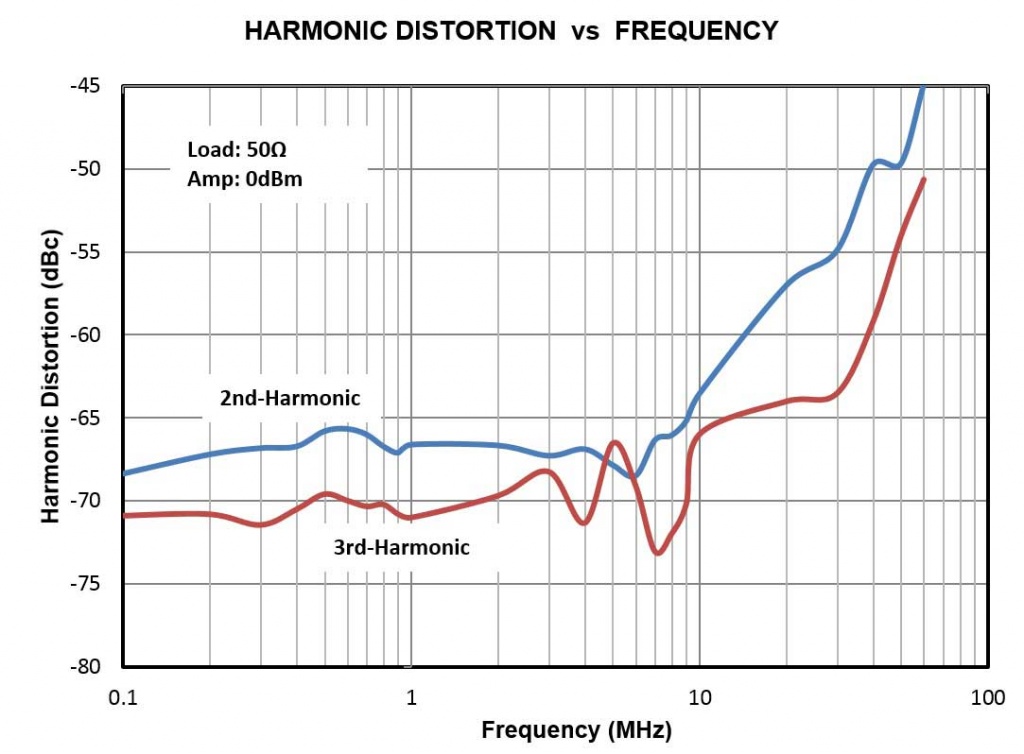

Высокая производительность генераторов, низкий уровень джиттера и минимальные гармонические искажения выходного сигнала в сочетании с малым временным сдвигом между каналами позволяют формировать прецизионные сигналы. Измерительные ресурсы и возможности генераторов АКИП-3409А позволяют использовать их в самых разнообразных сферах, таких как: исследования и обучение, тестирование аналоговых датчиков, имитация сигналов окружающей среды, тестирование функциональных и интегральных схем, ремонт и сервис.
