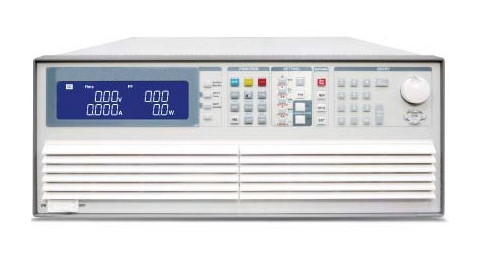

Электронная нагрузка переменного и постоянного тока АКИП-1376 с имитацией ёмкостного и индуктивного характера нагрузки
Входное напряжение до 280 Вскз / 400 Впост, ток в нагрузке до 18,75 Аскз, макс мощность 1875 Вт. Нагрузка благодаря встроенному высокоскоростному контроллеру с 16 битным АЦП обеспечивает на входе заданный ток и требуемое значение коэффициента мощности (PF) при отборе мощности. Цифровые 4-х разрядные строчные индикаторы «V», «A», «W» одновременно отображают на ЖКИ напряжение (Vrms, Vpeak, Vmax., Vmin), силу тока (Irms, Ipeak, Imax, Imin), мощность (Вт, ВА), также обеспечивается индикация частоты, коэффициента амплитуды (CF), коэффициента мощности (PF), полных гармонических искажений напряжения/ тока (%VTHD/ %ITHD), гармоник напряжения (VH), гармоник тока (IH).
|
Разряд батареи со стабилизацией тока
|
Разряд батареи со стабилизацией U |
Программирование времени разряда |
Опция Extended PF |
На горизонтальной оси 2 крайних справа |
АКИП-1376 является универсальной нагрузкой постоянного и переменного тока (AC/ DC), поддерживает режимы CC, Linear CC, CR, CV, CP. Эти функции могут сочетаться с индуктивным и емкостным приоритетом.
В режиме переменного тока единичная нагрузка (1 блок) обеспечивает отбор мощности как однофазный, двухпроводный потребитель с диапазоном рабочих частот 40 … 70 Гц. Реализованный в АКИП-1376 режим «Турбо» позволяет кратковременно (до 1 секунды) увеличить в 2 раза ток нагрузки/ мощность до значений 37,5 Аскз/ 3750 Вт (соответственно) для нужд тестирования, например, испытаний предохранителей, электронных компонентов и систем защиты источников питания (функции OCP, OPP).
Нагрузка АКИП-1376 может использоваться для целей инструментальной проверки устройств бесперебойного электроснабжения и источников питания, верификации их эксплуатационных характеристик. Применение этой специализированной нагрузки обеспечивает минимизацию проблем любой сложности при измерениях, увеличивает эффективность тестирования, снижает сроки проведении испытаний.
Конструкцией нагрузки предусмотрены на задней панели входные клеммы Vload, Vsense (цепь обратной связи) для удаленного подключения ИУ по 4-х проводной схеме, а также штатная функция «Ведущий- Ведомый» (Master/ Slave), что обеспечивает параллельное объединение до 8 блоков (1+7). С целью имитации 3-х фазной системы отбора электрической мощности доступно объединение нагрузок по схеме «Звезда» или «Треугольник» (до 24-х блоков). При этом в однофазном режиме отбираемая мощность достигает ~15 кВт и полной мощностью до 45 кВт/ 270 кВт в трехфазной конфигурации (треугольник/ звезда).
Нагрузка АКИП-1376 имеет типовые стандартные функции: стабилизация тока (СС), линейная стабилизация тока (LIN-CC), стабилизация напряжения (CV), стабилизация сопротивления (CR), стабилизация мощности (CP), а также режима тестирования с имитацией ёмкостного и индуктивного характера нагрузки (режим «+L/ +C»). Особенностью работы нагрузки является возможность имитации нелинейной нагрузки переменного тока.
Диапазон изменения коэффициента амплитуд 1,414~5,0 (CF). Диапазон установки коэффициента мощности (PF) составляет 0~1 для опережающего тока/ Lead или -1~0 для запаздывающего тока/ Lag. Встроенные ресурсы тестирования включают функции имитации бросков пускового тока запуска ЭУ (Inrush) и программирования импульсов сверхтока и пульсаций (surge).
Нагрузка обеспечивает возможность регулировки начальной фазы активации отбора мощности или сброса нагрузки (loading/ unloading angle). Диапазон настройки составляет 0°- 359°, таким образом любой угол может быть установлен для проверки профиля напряжения питания и реакций ИУ:
- является ли Uвых инвертора стабильным (переходная характеристика);
- в какой момент времени происходит фактическое подключение и отключение электрооборудования и приборов (электропотребителей);
- находится ли уровни выброса на вершине (Overshoot) и в паузе (Undershoot) в пределах допустимых значений.
Кроме того, имеется возможность задать полярность полупериода (positive/ negative) в тестируемой ЭУ при отборе мощности (half-cycle loading) с целью анализа стабильности выходного напряжения инвертора, как реакции на ток нагрузки в режимах положительного или отрицательного полуцикла.
- тест с выбором резистивного или нелинейного режима для анализа эффективности инвертора ФЭУ (PV-systems) и стабилизаторов мощности, также известных как стабилизаторы линии электропередачи, обеспечивающих защиту от помех и поддержание качества подаваемого питания к электропотребителям и нагрузкам;
- тестирование ИБП (UPS): эффективность (нелинейный режим), время переключения, время работы (UPS backup time в течение которого защищаемый компьютер или сервер сохраняет данные и переходит в режим штатного отключения);
- тест батарей (аккумуляторов): разрядный тест;
- тест предохранителей: время срабатывания с отключением / без отключения;
- тест КЗ;
- тест защиты OPP/ OCP.
Установка входных параметров выполняется дискретно непосредственным набор на цифровой клавиатуре или в пошаговом режиме с высоким разрешением. С целью надежной и безопасной работы нагрузки и тестируемого устройства предусмотрены режимы защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP). Для удаленного управления и программирования предлагаются опциональные интерфейсы: RS232, LAN, GPIB, USB (1 слот установки, только взамен).
Для тестирования перезаряжаемой батареи (аккумулятора), кроме функции испытания на снижение ресурса питания до заданного уровня напряжения (с защитой UVP), нагрузка АКИП-1376 имеет новый встроенный разрядный тест в составе 3-х испытаний Type1 ~ Type3, когда оператор может задать требуемый режим отбора электроэнергии от источника. При этом результаты теста непосредственно отображаются на ЖК-дисплее нагрузки – значение ёмкости батареи (A*ч), значение напряжения после разряда (UVP) и значение интервала времени, определяющего не расчетное, а фактическое время автономной работы от батареи (кумулятивное время разряда – Type3).
Предусмотрена опция Extended PF дополнительного номинала индуктивности 41,6 мГн с целью увеличения коэффициента мощности нагрузки. Опция представляет собой внешний моноблок, коммутируемый проводами к гнездам специальной колодки на задней панели нагрузки АКИП-1376.
