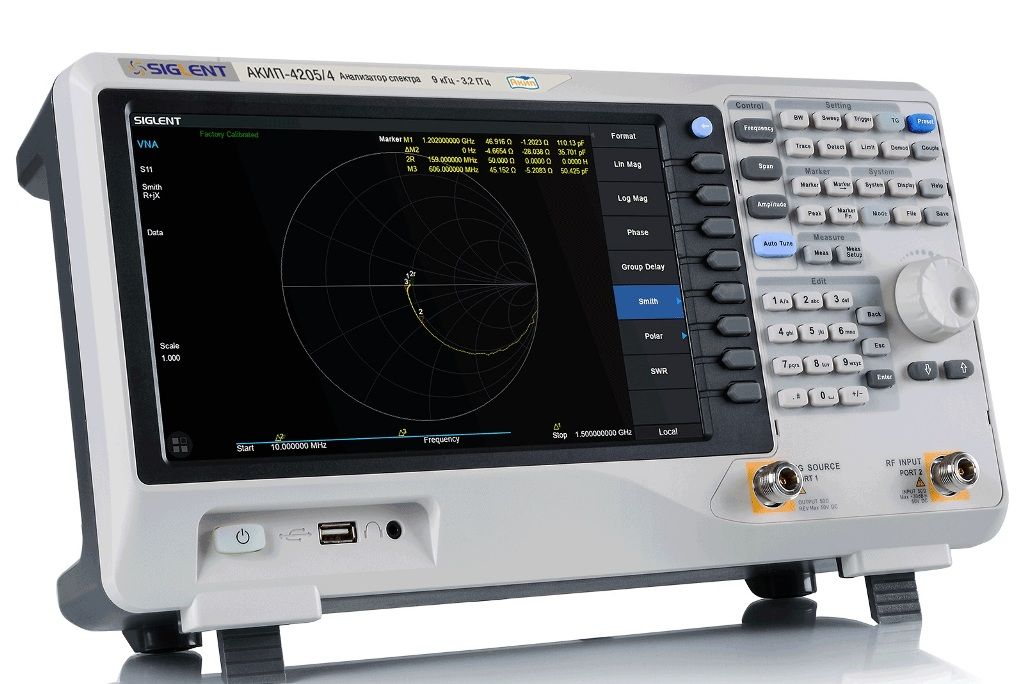

Бюджетный анализатор сигналов и спектра до 3,2 ГГц с функцией векторного анализатора цепей - АКИП-4205/4

Серия анализаторов спектра АКИП-4205, в состав которой входят модели АКИП-4205/1 (от 9 кГц до 2,1 ГГц), АКИП-4205/2 (от 9 кГц до 3 ГГц) и АКИП-4205/3 (от 9 кГц до 1,5 ГГц), пополнилась новой моделью АКИП-4205/4 (от 9 кГц до 3,2 ГГц). Отличительной особенностью новой модели, АКИП-4205/4, является встроенная функция векторного анализа (измерение параметров S11, S21, построение диаграммы Смита), наличие трекинг генератора в стандартной комплектации, сенсорный экран с поддержкой Multi-Touch.

Новая серия АКИП-4205/4 предназначена для работы в полосе частот от 9 кГц до 3,2 ГГц, имеет малый размер и вес, удобный пользовательский интерфейс. Новинка имеют достаточно мощные опциональные ресурсы автоматических измерений, широкий перечень прикладных функций, а также ряд дополнительных опциональных программных пакетов, открываемых ключом, что позволяет пользователю самостоятельно расширить возможности анализатора спектра (на месте эксплуатации), не прибегая к услугам сервисного центра.

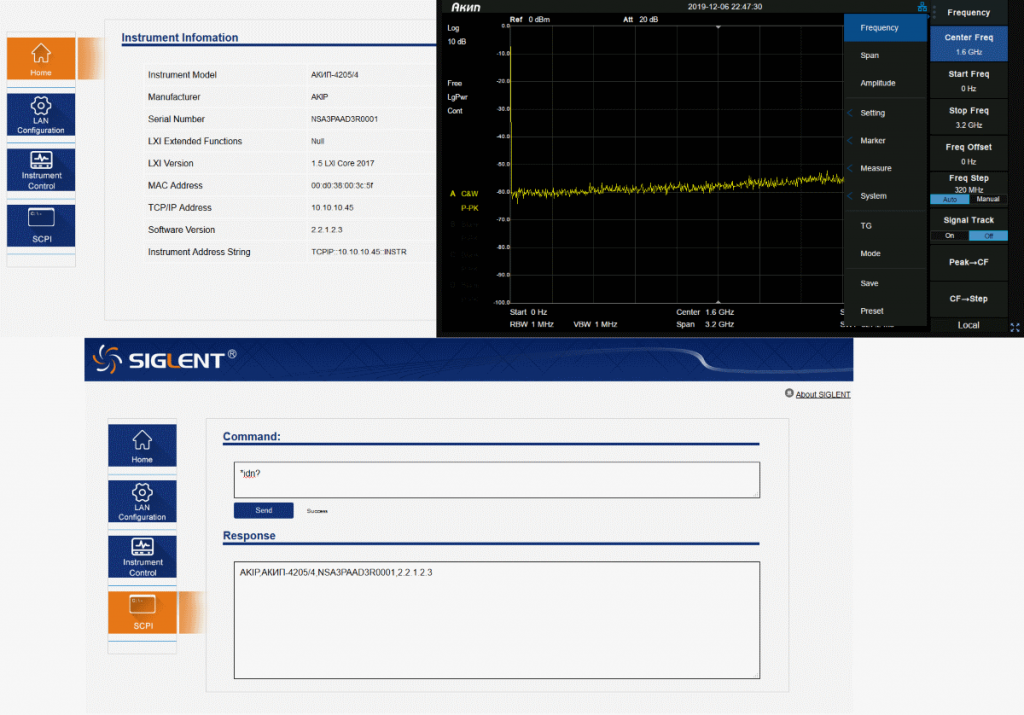

WebServer по средствам LAN интерфейса

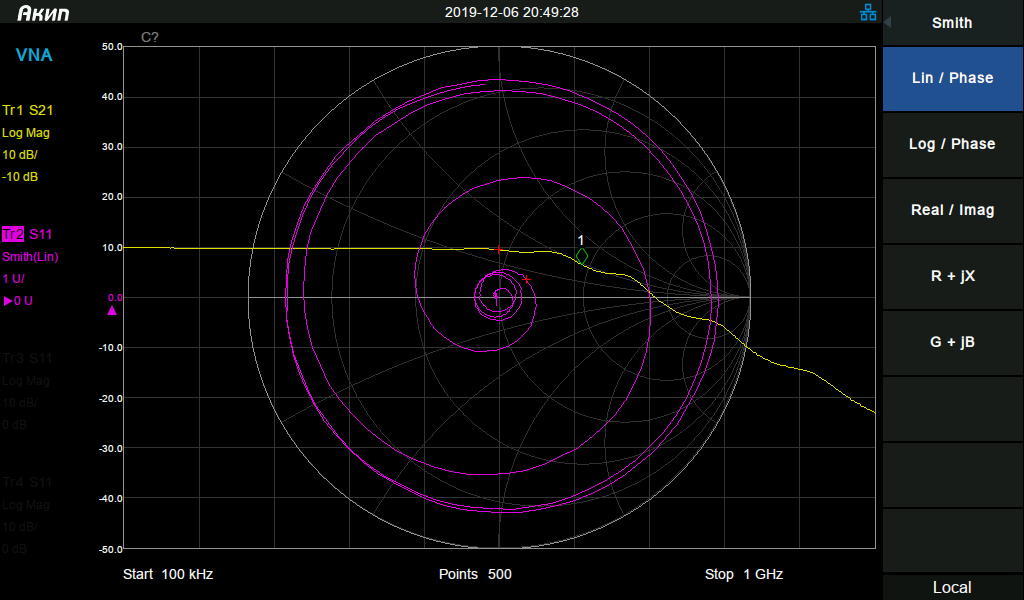

Векторный анализатор

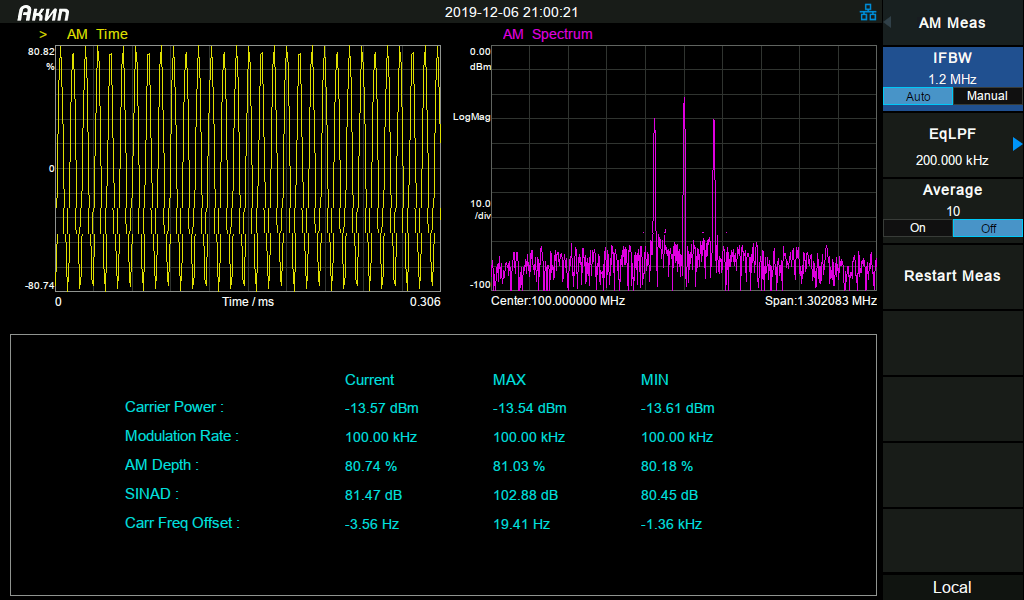

Опция AMA

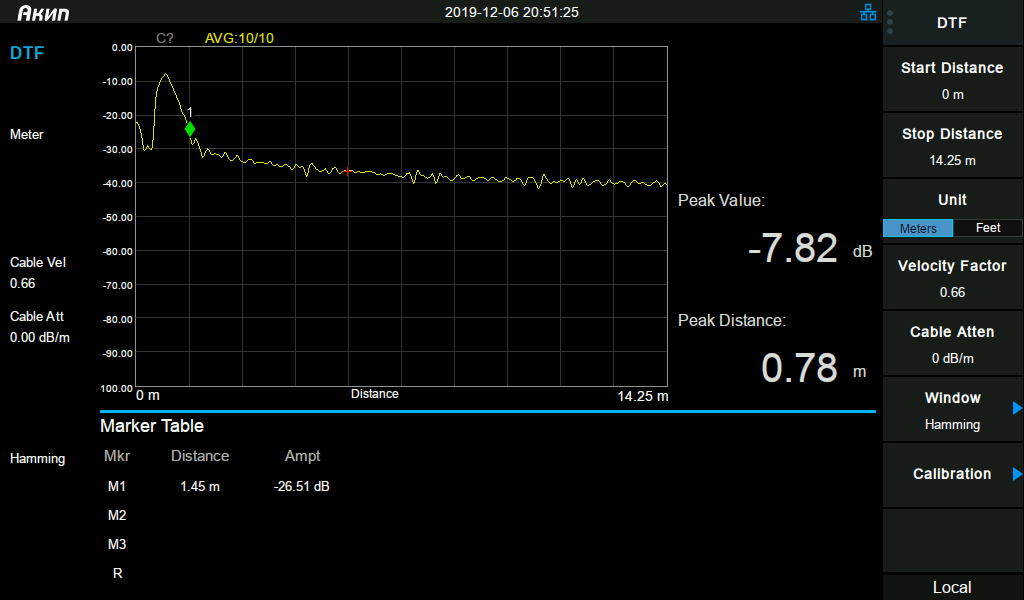

Опция DTF

Большая диагональ экрана (25,6 см), высокое разрешение (1024х600), поддержка сенсорного управления с технологией Multi-Touch позволяет одновременно отображать как численные данные результатов измерений (параметры), так и спектрограммы сигналов.

Технология цифрового преобразования частоты (Digital IF technology) позволяет достичь минимального значения полосы пропускания RBW=1 Гц, обеспечивая отличное разрешение при анализе спектра, что наиболее востребовано для разделения компонент при отстройке соседних сигналов (расположенных очень близко по частоте).

Опциональный пакет EMI предназначен для предварительного тестирования на соответствие стандарту CISPR-16, предлагая режим квазипикового детектора и дополнительные фильтры ЭМС (200 Гц, 9 кГц, 120 кГц и 1 МГц).

ДУ интерфейсы LAN, USB (USB-TMC) и GPIB (опция) позволяют управлять анализатором с ПК. Для управления прибором предусмотрено несколько возможностей:

• Стандартное программное обеспечение EasySpectrum.
• WebServer по средствам LAN интерфейса.
• Управление с помощью команд SCPI.
• SCPI (Стандартные команды для программируемых инструментов) стандарт, созданный международным консорциумом производителей контрольно-измерительного оборудования, был принят единый стандарт управления идентичными функция приборов.
• Написание собственного ПО на Labview.

Самый простой и доступный способ, это управление по LAN интерфейсу. Для этого у пользователя нет необходимости в установке дополнительного ПО и драйвера. Достаточно подключить анализатор к локальной сети с помощью LAN кабеля. Выбрать автоматическую настройку DHCP. Прибору будет автоматически присвоен IP адрес. Данный адрес необходимо ввести в любом WEB браузере компьютера, подключенного в туже локальную сеть и получить полный доступ к управлению прибором.

Основные технические характеристики:

• Анализатор сигналов и спектра в базовой версии: анализатор спектра и векторный анализатор цепей (измерение S11, S21)
• Средний уровень собственных шумов (DANL): -156 дБм/Гц (в полосе 10 МГц … 200 МГц, предусилитель включен)
• Низкий уровень фазовых шумов: до -95 дБн/Гц при отстройке 10 кГц (на fнес=1 ГГц)
• Погрешность измерения амплитуды: <± 0,7 дБ
• Разрешение ПЧ 1 Гц (RBW)
• Широкий набор фильтров ПЧ (полоса 1 Гц …1 МГц / шаг 1-3-10) и видеофильтров (полоса 1 Гц … 3 МГц/ шаг 1-3-10)
• Трекинг генератор: от 100 кГц до 3,2 ГГц
• Стандартно встроенный предусилитель
• Широкий динамический диапазон (75 дБ)
• Диапазон измерений: от среднего уровня собственных шумов до +20 дБм

 Программные опции:

• Измерение расстояния до повреждения (SVA1000X-DTF).
• Дополнительные измерительные функции: измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот, соотношение сигнал шум (SVA1000X-AMK).
• Фильтры ЭМС (200 Гц, 9 кГц, 120 кГц и 1 МГц) и квазипиковый детектор (SVA1000X-EMI).
• Анализ параметров модуляции АМн, ЧМн, ФМн, QAM (SVA1000X-DMA).
• Анализ параметров модуляции АМ, ЧМ (SVA1000X-AMA).

 Аппаратные опции:

• Комплект для монтажа в 19” стойку, высота 6U SSA-RMK.
• Механический калибровочный комплект F503ME (тип N, 50 Ом).
• Набор ЭМС SRF5030: пробники магнитного электрического поля, 30 МГц - 3 ГГц.
• Набор ЭМС SRF5030T: пробники магнитного и электрического поля, 300 кГц – 3 ГГц.
• Набор рекомендованных аксессуаров UKitSSA3X: кабель N (M) -SMA (M), кабель N (M) -N (M), адаптер N (M) –BNC (2 шт.), адаптер N (M) -SMA (F) (2 шт.), аттенюатор 10 дБ.

Новый анализатор спектра АКИП-4205/4, это многофункциональный инструмент для анализа спектра, измерения S-параметров, анализа параметров модуляции и предварительных испытаний на ЭМС. Среди встроенных и опциональных приложений, есть всё, что сегодня необходимо и востребовано в сферах научных исследований, инженерного дизайна и отладки РЭА, образования, промышленного производства, технического обслуживания, сервиса и ремонта.
