АКИП-3428 – многофункциональные генераторы сигналов произвольной формы
Двухканальные генераторы АКИП-3428 создают сигналы с максимальной частотой дискретизации до 5 Гвыб/с, ЦАП 14-бит. Генераторы серии АКИП-3428 могут генерировать сигналы произвольной формы точка за точкой, благодаря использованию технологии TrueArb, максимальная частота дискретизации при формировании сигнала произвольной формы составляет 2,5 Гвыб/с. Программная опция генератора векторных сигналов позволяет создавать сигналы цифровой модуляции, в том числе IQ, с максимальной символьной скоростью 500 Мвыб/с. В базовый набор входят встроенные стандартные формы сигналов, такие как, сигнал синусоидальной формы, импульсный сигнал, белый гауссовский шум, псевдослучайная двоичная последовательность (PRBS), а также опциональные 16-битные цифровые сигналы.

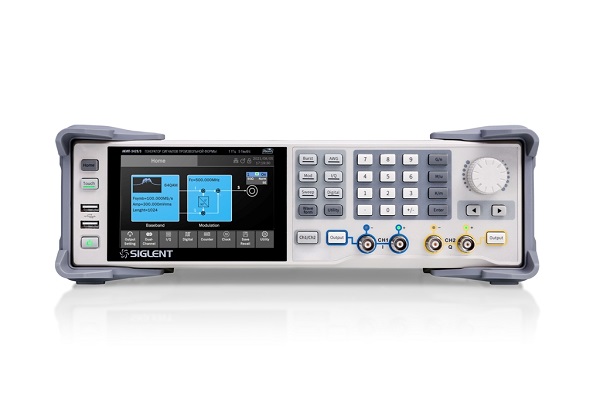

 АКИП-3428/3 |
|
|

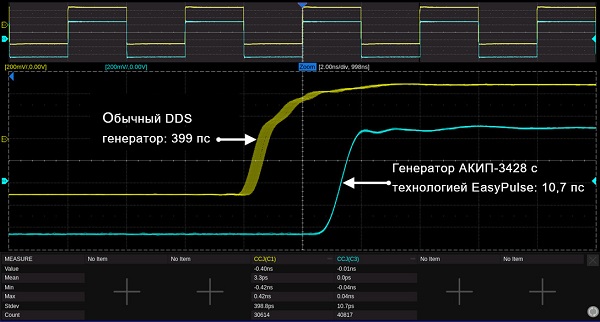

 Джиттер импульсного сигнала |

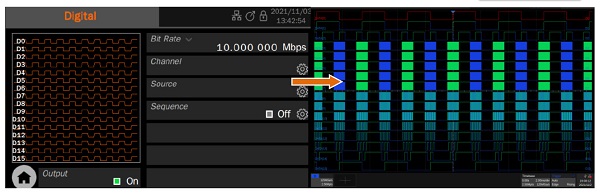

Пример создания цифрового шаблона |
Генераторы серии АКИП-3428 поддерживают различные виды аналоговой модуляции, качание по частоте и формирование сигналов пачек импульсов, а также расширенные двухканальные функции: отслеживание каналов, отношение и копирование, модуляция между каналами, комбинация и наложение каналов.
Ключевые особенности:
- Двухканальный дифференциальный/несимметричный выход и опциональный 16-битный выход цифровой шины LVDS/LVTL.
- Высокая производительность: максимальная частота дискретизации сигнала синусоидальной формы 5 Гвыб/с, разрешение по вертикали 14-бит.
- Максимальная частота сигнала: 1 ГГц (АКИП-3428/3).
- Создание сигналов произвольной формы от 0,01 выборки/с до 2,5 Гвыб/с, с максимальной глубиной памяти 512 Мвыб и обеспечение функции редактирования/воспроизведения последовательностей.

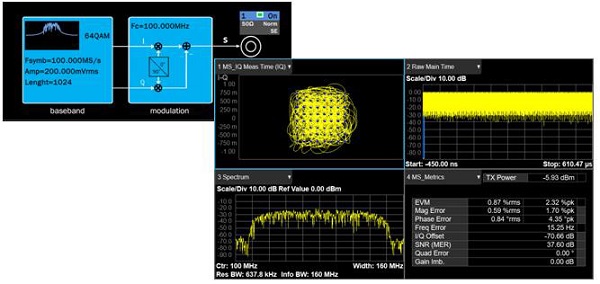

- Опциональный генератор векторных сигналов с максимальной символьной скоростью до 500 Мвыб/с.
- Генерация импульсных сигналов с низким уровнем джиттера и минимальной длительностью импульса 1 нс, фронтом/срез от 1 нс.
- Формирование сигнала белого гауссовского шума в полосе частот до 1 ГГц (в зависимости от модели).
- Поддержка псевдослучайной двоичной последовательности (PRBS) до 312,5 Мбит/с.
- Опциональные цифровая шина с возможность генерации цифровых сигналов с максимальной скоростью передачи данных до 1 Гбит/с.
- Поддержка аналоговых и цифровых (опция) модуляций, качания по частоте и формирование сигналов пачек импульсов.
- Расширенные двухканальные функции: отслеживание каналов, отношение и копирование, модуляция между каналами, комбинация и наложение каналов.
- Режим Phase Locked – автоматическое выравнивание фазы каждого канала

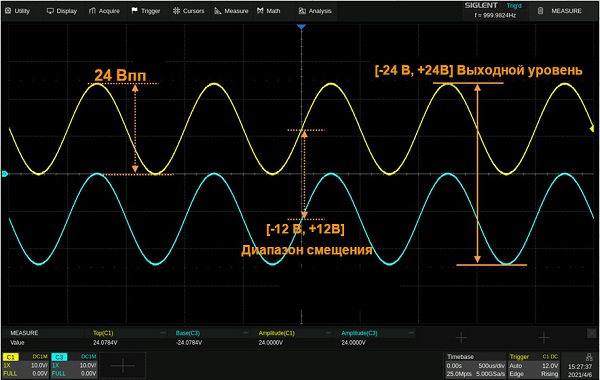

- Аналоговый выход 24 Впик-пик с наложением смещения постоянной составляющей ± 12 В, что обеспечивает максимальный выходной диапазон ±24 В (48 Впик-пик) на высокоомном выходе.
- Встроенный частотомер до 400 МГц.
- Дружественный пользовательский интерфейс, ёмкостный сенсорный экран с разрешением 800x480 и диагональю 12,7 см. Поддержка работы с внешней мышью и клавиатурой.
- Интерфейсы: USB, LAN, опция GPIB.
- Поддержка веб-сервера для удалённого управления прибором.
- Поддержка команду SCPI для лёгкой интеграции в системы тестирования.
Новая серия генераторов сигналов произвольный АКИП это комплексные многофункциональные устройства, которые могут применяться в самых различных сферах, как на этапах разработки и отладки, так и в процессе производства беспроводных устройств, радио- и электрокомпонентов, машиностроении. Генераторы АКИП могут быть использованы для эмуляции различных технологических процессов, в телекоммуникации, в протоколах последовательной передачи, для обучения в высших учебных учреждениях, для научных исследований.
