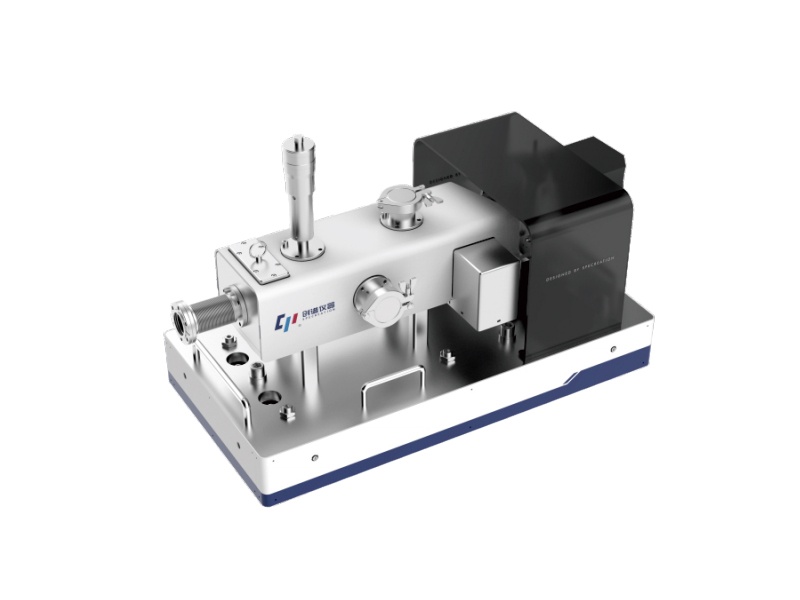

Спектрометр с плоским полем SPECreation
Спектрометр с плоским полем SPECreation использует вогнутую сферическую решётку с переменным шагом штрихов, которая формирует спектр на плоской поверхности регистрации. Решётка работает при скользящем падении.
Девять моделей серии отличаются плотностью штрихов (от 120 до 2400 штр/мм) и перекрывают спектральные диапазоны от 0,6 до 200 нм.
Модели серии
В серию входят: VuSpeC-EFlat-1, VuSpeC-EFlat-2, VuSpeC-EFlat-3, VuSpeC-EFlat-4, VuSpeC-EFlat-5, VuSpeC-EFlat-6, VuSpeC-EFlat-7, VuSpeC-EFlat-8, VuSpeC-EFlat-9.
Ключевые преимущества
- Регистрация исследовательской камерой.
- Регулируемая щель с раскрытием 5–300 мкм.
- Лазерная юстировка.
Основные характеристики
- Решётка (все модели): Вогнутая сферическая, переменный шаг штрихов
- Регистрация (все модели): Исследовательская камера
- Заявленный уровень вакуума (все модели): 5×10⁻³ Па
- Плотность штрихов, штр/мм (по моделям): 2400; 1200; 300; 120; 1500; 500
- Спектральный диапазон, нм (по моделям): 1~6; 5~20; 1~7; 0.6~4; 3.5~8.5; 20~80; 50~200; 9~45; 27~135
- Длина поверхности изображения, мм (по моделям): 23.5; 25.3; 26.8; 19.4; 11.1; 68.5
Где применяется
Физика сильных полей, исследования EUV-источников, калибровка детекторов и микроэлектроника.
| Параметр | VuSpeC-EFlat-1 | VuSpeC-EFlat-2 | VuSpeC-EFlat-3 | VuSpeC-EFlat-4 | VuSpeC-EFlat-5 | VuSpeC-EFlat-6 | VuSpeC-EFlat-7 | VuSpeC-EFlat-8 | VuSpeC-EFlat-9 |
|---|---|---|---|---|---|---|---|---|---|
| Решётка | Вогнутая сферическая, переменный шаг штрихов | Вогнутая сферическая, переменный шаг штрихов | Вогнутая сферическая, переменный шаг штрихов | Вогнутая сферическая, переменный шаг штрихов | Вогнутая сферическая, переменный шаг штрихов | Вогнутая сферическая, переменный шаг штрихов | Вогнутая сферическая, переменный шаг штрихов | Вогнутая сферическая, переменный шаг штрихов | Вогнутая сферическая, переменный шаг штрихов |
| Регистрация | Исследовательская камера | Исследовательская камера | Исследовательская камера | Исследовательская камера | Исследовательская камера | Исследовательская камера | Исследовательская камера | Исследовательская камера | Исследовательская камера |
| Заявленный уровень вакуума | 5×10⁻³ Па | 5×10⁻³ Па | 5×10⁻³ Па | 5×10⁻³ Па | 5×10⁻³ Па | 5×10⁻³ Па | 5×10⁻³ Па | 5×10⁻³ Па | 5×10⁻³ Па |
| Раскрытие щели | 5–300 мкм | 5–300 мкм | 5–300 мкм | 5–300 мкм | 5–300 мкм | 5–300 мкм | 5–300 мкм | 5–300 мкм | 5–300 мкм |
| Плотность штрихов, штр/мм | 2400 | 1200 | 2400 | 2400 | 1200 | 300 | 120 | 1500 | 500 |
| Спектральный диапазон, нм | 1~6 | 5~20 | 1~7 | 0.6~4 | 3.5~8.5 | 20~80 | 50~200 | 9~45 | 27~135 |
| Длина поверхности изображения, мм | 23.5 | 25.3 | 26.8 | 19.4 | 11.1 | 25.3 | 25.3 | 68.5 | 68.5 |
| Обратная линейная дисперсия, нм/мм | 0.15~0.30 | 0.50~0.80 | 0.15~0.35 | 0.15~0.30 | 0.40~0.55 | 1.70~3.20 | 4.50~8.00 | 0.50~1.00 | 0.80~1.70 |
