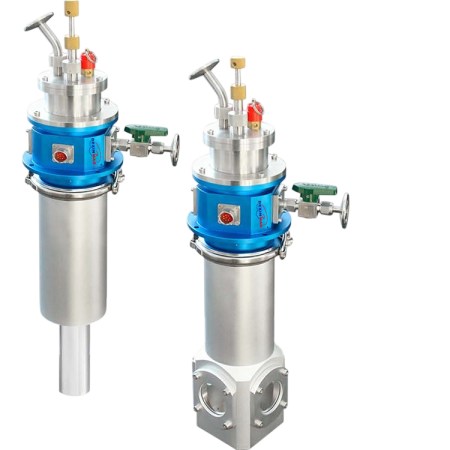

Криостаты на жидком азоте Dexinmag: DXNC15, DXNC20, DXNC30

Криостаты на жидком азоте Dexinmag — низкотемпературные термостаты для измерений в диапазоне 80–500 К (по запросу — от 65 до 800 К). Жидкий азот заливается в резервуар, а нужная температура образца задаётся нагревателем и прецизионным контроллером температуры. Образец быстро охлаждается и стабилизируется на заданной температуре с точностью ±0,1 К.

Криостату не нужны насосы и компрессоры: он экономит место в лаборатории и работает непрерывно без технического обслуживания.

Как это работает. Тепловые потери блока постоянной температуры стабилизируются за счёт регулировки зазора воздушной пробки конуса и условий кипения жидкого азота на границе раздела газ–жидкость. Дальше температуру образца изменяют мощностью нагрева.

Где применяются криостаты на жидком азоте

• фотоэлектрический эффект, фотолюминесценция и электролюминесценция;
• ИК-Фурье-спектроскопия и спектрофотометрия (ультрафиолетовый, видимый и инфракрасный диапазоны);
• мёссбауэровская спектроскопия;
• магнитооптические свойства;
• рентгеновские исследования и рассеяние нейтронов;
• DLTS;
• исследование сверхпроводящих материалов;
• оптические, электрические, магнитные и тепловые эксперименты.

Преимущества

• Широкий температурный диапазон 80–500 К и быстрое охлаждение: 15 минут до 80 К.
• Образец находится в стабильном вакууме 10⁻⁴ Па. По запросу доступен сверхвысокий вакуум до 10⁻⁸ Па.
• Низкотемпературный адсорбент в вакуумном слое долго поддерживает вакуум и увеличивает время работы на одной заливке жидкого азота.
• Датчик температуры Pt100: высокая стабильность и повторяемость измерений.
• Удобная заливка и дозаправка жидкого азота.
• Оптический держатель образца позволяет быстро установить образец. Электрический держатель оснащён удобным клеммным разъёмом.
• Размеры и конфигурацию можно изготовить под ваш эксперимент (оптический, электрический, магнитный, тепловой).

Модели

С полными техническими характеристиками всех моделей (объём резервуара, вакуум, температурный диапазон, точность измерения, время охлаждения и удержания температуры) можно ознакомиться во вкладке «Характеристики».

Дополнительные конфигурации

• Окна для разных видов излучения: гамма-, рентгеновского, ультрафиолетового, видимого, инфракрасного и терагерцового.
• Вакуумные вводы: многожильные высоковакуумные, с разъёмами SMA, 2,92 мм и 1,85 мм для СВЧ-сигналов, BNC, Triax, оптоволоконный ввод.
• Измерительные провода: фосфористая бронза, манганин, коаксиальный кабель из нержавеющей стали, гибкий коаксиальный кабель, полужёсткий кабель для СВЧ-систем, трёхжильный кабель и др.
• Держатели образцов: карты, совместимые с PPMS (медные пластины), держатели чипов типа «шайба», DIP и LCC, многоконтактные карты, зондовые карты, держатели для измерений на пропускание, кюветы для жидкостей и порошков.
• Сверхвысокий вакуум: специальная обработка поверхностей, вводов, низкотемпературных клеев и проводов, обычно до 10⁻⁸ Па.
• Варианты для низких и высоких температур: для низких добавляется специальный клапан, для высоких применяются особые конструкции держателей образцов, проводов и термометров.
• Другие опции: разные размеры вакуумных камер (ширина держателя образца), увеличенные резервуары для жидкого азота, больше окон и большего размера, дополнительный термостат, перемещающая или вращающаяся платформа, вращение штока с образцом.
