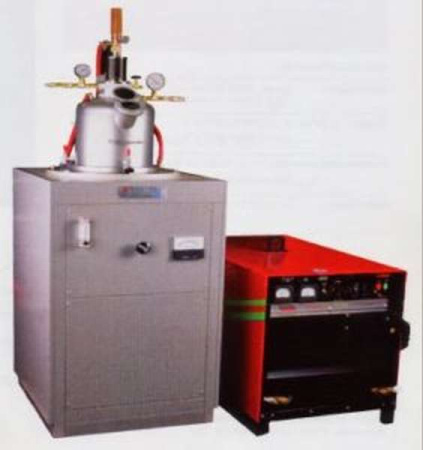

Дуговая печь предназначена для плавки образцов. Камера дуговой печи из нержавеющей стали с контуром водяного охлаждения установлена на фиксированной опорной плите. Зажимы камеры обеспечивают работу печи при положительном давлении инертного газа (аргон, гелий). В камере имеется смотровое окно для наблюдения за процессом плавки.
Рабочая камера выполнена для работы в высоком вакууме (опция). Камера сконструирована в соответствии со всеми требованиями при работе с высоким вакуумом. В камере нет грубо обработанных поверхностей, низкокачественных материалов, огнеупорной изоляции, окрашенных деталей, внутренних соединений для подачи воды.
Загрузка материала в камеру осуществляется через верхнюю крышку, выполненную в виде колокола. Вакуумная камера спроектирована в соответствии со всеми требованиями техники безопасности и для достижения максимальной глубины вакуума.
Печь готова к работе после подключения источника питания и воды для охлаждения. Перед отправкой печь проходит испытания на заводе изготовителе. Результаты испытаний заносятся в протокол испытаний и предоставляются Заказчику.
Требования к размещению
- Электропитание: 77 кВа / 380 В / 3Ф / 50 Гц / 141А
- Вода для охлаждения: расход воды не менее 18,2 л/мин. Температура воды на входе не более 21°С. Давление на входе 3 бар. Соединение для подачи воды ½” NPTF. Соединение для слива воды ¾” NPTF. Возможна замена на аналогичные разъемы.
- Сжатый воздух: Расход сжатого воздуха 28,32 л/час. Давление сжатого воздуха 4,1 – 5,5 бар. Воздух должен быть сухим
- Инертный газ: Давление инертного газа в камере не более 0,14 бар. Соединение для подачи инертного газа в камеру ¼” стальная трубка. Давление инертного газа в держателе электрода не более 0,7 бар. Соединение для подачи инертного газа к держателю ¼” NPTF
Области применения
Плавка порошков, отжиг, синтез соединений, прокаливание, уплотнение соединений, дуговое литье, пайка.
Система подачи инертного газа (аргон, абсолютное давление 0,14 бар)
Для работы в среде инертного газа используются: входной клапан, спускной клапан, вакуумметр, манометр. Для работы в гелии, аргоне или другом инертном газе камера может быть предварительно откачена с помощью системы откачки, затем заполнена газом.
Источник постоянного тока
Трансформатор Lincoln IDEALARC DC-600 с педалью для регулирования мощности. Технические характеристики в руководстве по эксплуатации.
Полностью автоматическая вакуумная система с программируемым логическим контролером для достижения глубокого вакуума.
Графическая панель для отображения статуса системы. Автоматическое открывание и закрывание вакуумных клапанов. Автоматическая подача инертного газа после откачки воздуха из камеры. Автоматическая система контроля уровня вакуума, совмещена с двумя сенсорами. Включает дисплей с графическим интерфейсом. Вакуумные клапаны расположены последовательно, что исключает возможность неправильной работы системы. Возможность запуска системы в ручном режиме.
| Камера | Из нержавеющей стали с водяным охлаждением |
| Размер камеры | 254 мм – диаметр х 300 мм – высота |
| Держатель электрода | Медный держатель с водяным охлаждением 22 мм |
| Электрод | Вольфрамовый электрод, диаметр – 6,3 мм |
| Поджигатель дуги | Материал – вольфрам, диаметр – 6,3 мм |
| Медный под | 1 стандартный медный кристаллизатор 22,8 см |
| Кабели | Два водоохлаждаемых медных кабеля |
| Порт | 4 см порт для наблюдения за процессом плавки |
| Основание | Выполнено из алюминия |
| Механический насос | Модель Leybold D8B, 198 л/мин с фильтром |
| Диффузионный насос | Varian HS-2 200, л/сек. Вакуум 10-5 – 10-6 мм.рт.ст. |
| Вакуумные клапаны | Все клапаны электропневматические |
| Вакуумный инструмент | Система измерения и контроля высокого вакуума INST-FR4000. Измерение и отображение уровня вакуума в диапазоне от 10-6 мм.рт.ст. до 1000 мм.рт.ст. с использованием двух вакуумных конвекционных сенсоров в камере и в системе откачки и одного ионизационного вакуумметра Байярда-Альперта. LCD-дисплей. Количество каналов до 10 штук. |
